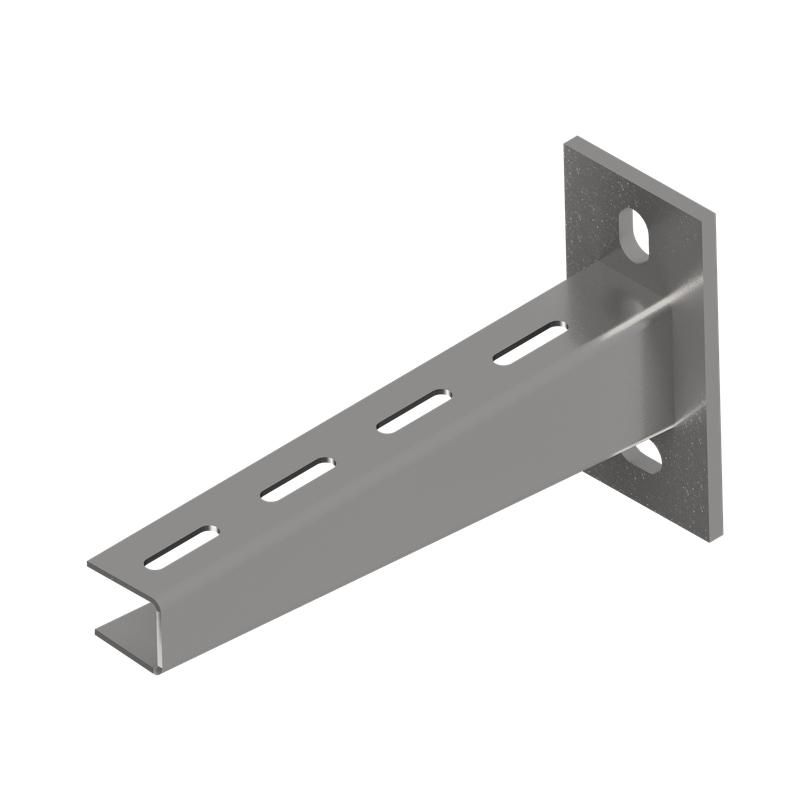

Консоль сварная усиленная 400мм | KSU400 КМ-профиль LO14378

Консоль сварная усиленная 400 мм от КМ-Профиля (артикулы lo14378, ksu400) - это надёжный элемент для крепления тяжёлых кабельных лотков на стене, рассчитанный на повышенную механическую нагрузку. Применяется там, где важны прочность, долговечность и соответствие нормам огнестойкости.

Назначение и область применения

Консоль сварная усиленная 400 мм предназначена для монтажа металлических кабельных лотков шириной до 400 мм на вертикальных поверхностях. Подходит для систем, где требуется удержание значительного веса кабелей - например, на промышленных объектах, в распределительных пунктах, серверных помещениях и на производствах с плотной кабельной трассой.

Изделие не требует сварки при установке - фиксируется с помощью болтов или анкеров. Устойчиво к коррозии благодаря цинковому покрытию. Работает в условиях сухого воздуха и слабоагрессивных средах внутри зданий, соответствует климатическому исполнению У1, УХЛ1, УХЛ3 по ГОСТ 15150-69.

Технические характеристики

• Несущая способность: 3,87 кН (эквивалентно около 395 кг равномерно распределённой нагрузки)
• Тип изделия: консоль сварная усиленная
• Материал: сталь оцинкованная электрохимическим способом
• Толщина стенки: 2,5 мм
• Ширина совместимого лотка: от 50 до 400 мм
• Тип монтажа: настенный
• Защитное покрытие: цинк (электрохимический тип)
• Огнестойкость: да
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3

Совместимость и монтаж

Консоль сварная усиленная 400 мм совместима со всеми стандартными металлическими лотками шириной до 400 мм, имеющими боковые крепёжные отверстия. Монтаж выполняется на бетонные, кирпичные или другие жёсткие поверхности с использованием анкерных болтов или химических анкеров. Диаметр отверстий под крепёж соответствует стандартным размерам - проверьте комплектацию перед установкой.

Не используйте саморезы или дюбеля малой грузоподъёмности - они не выдерживают заявленную нагрузку. Для точного расположения рекомендуется использовать уровень и шаблон.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и имеет подтверждённую огнестойкость. Цинковое покрытие обеспечивает антикоррозийную защиту в рамках допустимых условий эксплуатации. Соответствует нормам безопасности для электромонтажных систем в промышленных и коммерческих зонах.

Преимущества

• Высокая несущая способность - позволяет монтировать тяжёлые лотки с большим количеством кабелей
• Оцинкованная сталь защищает от коррозии даже при перепадах влажности
• Огнестойкость повышает безопасность в случае возгорания
• Отсутствие необходимости сварки ускоряет монтаж и снижает риск повреждения покрытия
• Серый цвет легко сочетается с другими элементами системы КМ-Профиля

Ограничения применения

• Не предназначен для наружной установки - особенно в условиях постоянной влаги, солевых осадков или агрессивной атмосферы
• Не рекомендуется применять в помещениях с высокой концентрацией кислот, щелочей или солей
• Запрещено использовать при температуре ниже -40 C - материал теряет пластичность
• Не подходит для лотков шириной более 400 мм - возможен прогиб и потеря устойчивости

Примеры использования

• Крепление лотков в цехах с мощными станками и автоматизированными линиями
• Подвеска кабельных трасс в серверных и телекоммуникационных помещениях
• Монтаж силовой кабельной сети на заводах, в энергообъектах и на транспорте
• Фиксация лотков в административных зданиях с высокой плотностью проводки

Практические советы

• Перед монтажом проверьте, что стена выдержит нагрузку - определите тип основания и выберите подходящие крепёжные элементы
• Используйте только крепёж, рекомендованный производителем - не заменяйте его аналогами с меньшей несущей способностью
• При установке нескольких консолей соблюдайте шаг не более 1,5 метра между точками крепления
• Для лотков максимальной ширины (400 мм) лучше использовать две параллельные консоли - так повысится устойчивость
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии повреждений обработайте участки специальной краской на основе цинка
