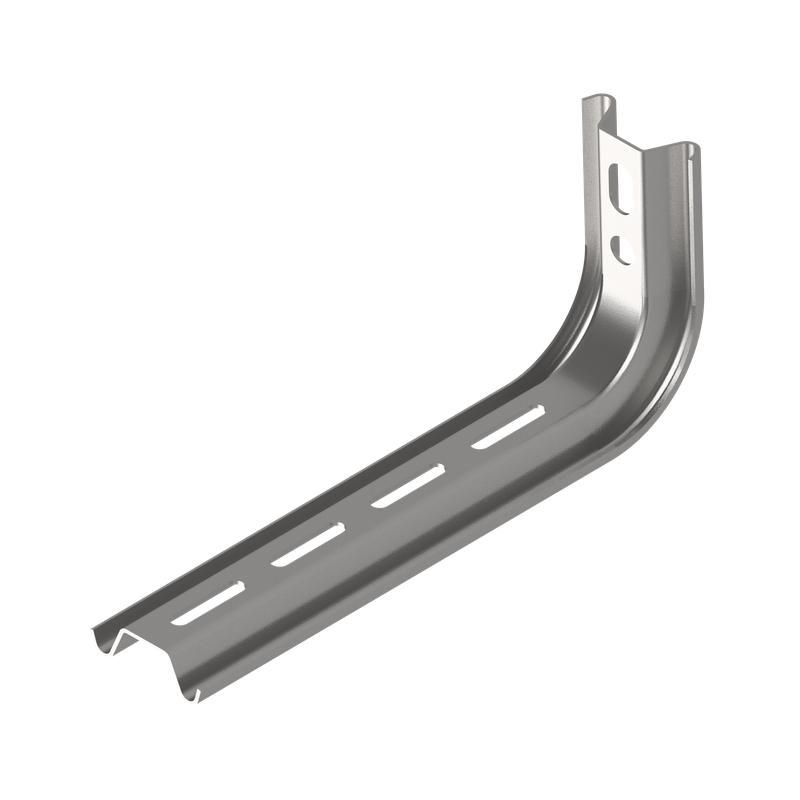

Консоль L-образная КМ-профиль 400 мм, 1.5 мм, оцинкованная Система КМ LO5237

Консоль L-образная 400 мм от КМ-Профиля - это надёжный элемент для крепления кабельных лотков шириной до 400 мм к стенам без сварки. Артикулы lo5237 и ksl400 подходят для монтажа в помещениях с умеренным климатом.

Назначение и область применения

Консоль L-образная 400 мм предназначена для крепления металлических кабельных лотков к вертикальным поверхностям - стенам, колоннам, перегородкам. Подходит для организации кабельных трасс в офисах, производственных цехах, распределительных щитовых и других закрытых помещениях. Используется в системах управления проводкой, где требуется быстрая сборка и отсутствие сварочных работ.

Технические характеристики

• Несущая способность: 0,28 кН (эквивалентно около 28 кг равномерно распределённой нагрузки)
• Материал: сталь оцинкованная по методу Сендзимира - высокая коррозионная стойкость
• Толщина материала: 1,5 мм - достаточна для жёсткости при минимальном весе
• Ширина совместимого лотка: 50–400 мм - поддерживает большинство стандартных лотков
• Исполнение: настенная, L-образная форма - обеспечивает устойчивую опору
• Цвет: серый - соответствует цветовой гамме системы КМ-Профиля
• Огнестойкость: да - материал не поддерживает горение
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает применение в помещениях с нормальной и повышенной влажностью, но без постоянного контакта с водой

Совместимость и монтаж

Консоль L-образная 400 мм крепится к стене через отверстия на основе с помощью анкеров, дюбелей или болтов. Совместима со всеми лотками серии КМ-Профиля и другими моделями с шагом крепёжных отверстий, соответствующим стандартному интервалу 50–400 мм. Для фиксации лотка к консоли используются шпильки или самонарезающие винты - сварка не требуется. Монтаж возможен на бетон, кирпич, газоблок и другие твёрдые поверхности. Перед установкой проверьте соответствие диаметра отверстий в консоли и выбранного крепежа.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждает безопасность при возникновении перегрева кабелей. Покрытие по методу Сендзимира гарантирует долговечность и отсутствие выделения вредных веществ в условиях эксплуатации.

Преимущества

• Не требует сварки - снижает время монтажа и исключает риск повреждения покрытия
• Высокая коррозионная стойкость благодаря цинкованию по Сендзимиру - продлевает срок службы
• Жёсткая конструкция из 1,5-миллиметровой стали - минимизирует прогиб при максимальной нагрузке
• Готовая система крепления - совместима с продукцией КМ-Профиля и легко масштабируется

Ограничения применения

• Не предназначен для наружного монтажа - не защищена от прямого воздействия осадков и ультрафиолета
• Не рекомендуется для агрессивных сред: химических цехов, зон с частым мытьём водой, солевых испарений
• Работает только с лотками шириной до 400 мм - не подходит для крупногабаритных трасс
• Запрещено использовать при температуре ниже -40C - материал теряет пластичность

Примеры использования

• Крепление лотков с силовыми кабелями в цехах автоматизации
• Монтаж кабельных трасс в серверных комнатах и распределительных пунктах
• Обустройство проводки в административных зданиях, школах, больницах
• Фиксация лотков вдоль стен в лабораториях и производственных участках с ограниченным доступом

Практические советы

• Перед монтажом убедитесь, что стена выдержит нагрузку - используйте анкеры подходящего типа и глубины
• При использовании нескольких консолей L-образных 400 мм соблюдайте равномерный шаг - максимум 1,5 метра между точками крепления
• Для лотков шириной 400 мм лучше использовать две параллельные консоли - так повысите устойчивость
• Проверяйте целостность цинкового покрытия после транспортировки - при повреждениях можно обработать специальным составом для защиты стали
• Консоль L-образная 400 мм - часть единой системы КМ-Профиля; сочетание с другими элементами этой же серии упрощает обслуживание и замену
