Консоль сварная KS200 осн.50-200 сталь КМ LO1106 КМ-Профиль

Консоль сварная 200 мм, сталь КМ-профиль - это надежный опорный кронштейн из оцинкованной стали для крепления металлических лотков к стенам. Артикулы ks200 и lo1106 подходят для монтажа кабельных трасс в помещениях с умеренной влажностью, обеспечивая прочную фиксацию и гибкую регулировку положения лотка.

Назначение и область применения

Консоль сварная 200 мм, сталь КМ-профиль предназначена для установки кабельных лотков на вертикальные поверхности - стены, колонны, балки. Подходит для внутреннего монтажа в офисах, производственных цехах, телекоммуникационных шкафах, энергообъектах. Используется в системах ТМ СИСТЕМА КМ® как часть подвесной конструкции для кабельных трасс.

Технические характеристики

• Тип изделия: опорный кронштейн
• Материал: сталь оцинкованная электрохимическим способом
• Толщина материала: 1,5 мм
• Несущая способность: 2,67 кН (около 270 кг силы)
• Ширина совместимых лотков: 50–200 мм
• Покрытие: цинк - защищает от коррозии
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу при температуре от −40 C до +40 C, в условиях умеренного и холодного климата
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени

Совместимость и монтаж

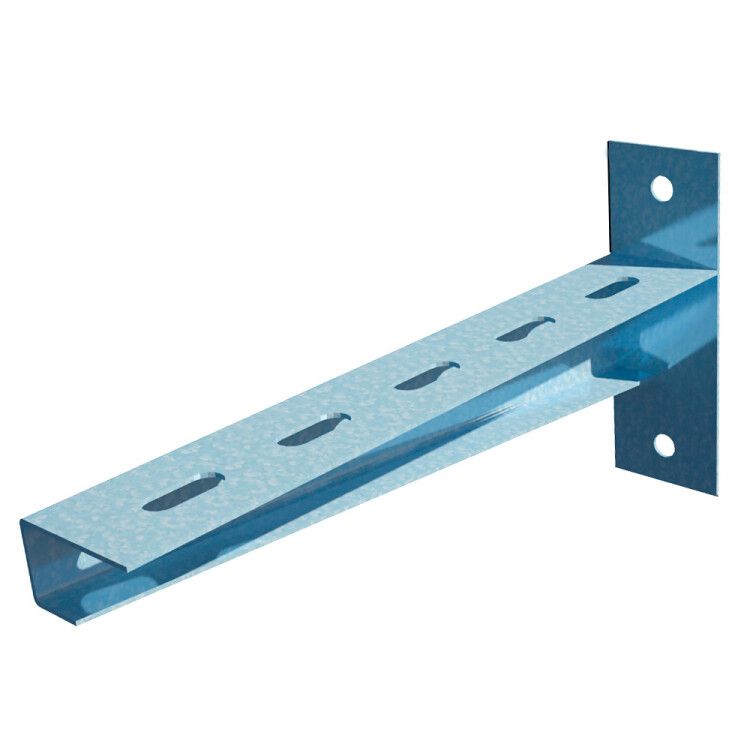

Консоль сварная 200 мм, сталь КМ-профиль имеет П-образный профиль с приваренной планкой, оснащённой двумя отверстиями для крепления к стене. Для монтажа используются болты, анкеры или саморезы - выбор зависит от типа основания (бетон, кирпич, металл). Перфорация на обоих ребрах консоли позволяет фиксировать лотки на любом расстоянии от стены - от 50 до 200 мм. Совместима со всеми лотками серии КМ-профиль шириной до 200 мм.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Обладает огнестойкостью, что подтверждает безопасность при возгорании. Цинковое покрытие снижает риск коррозии, продлевая срок службы. Материал не содержит токсичных компонентов, безопасен для работы в закрытых помещениях.

Преимущества

• Высокая несущая способность - выдерживает нагрузки от тяжелых кабельных трасс
• Гибкая регулировка - перфорация на ребрах позволяет менять расстояние между лотком и стеной без замены кронштейна
• Защита от коррозии - электрохимический цинк устойчив к влаге и химически нейтральным средам
• Огнестойкость - повышает уровень безопасности объекта
• Простота монтажа - готовые отверстия и унифицированная форма ускоряют установку

Ограничения применения

Не рекомендуется использовать в агрессивных средах: высокая влажность, постоянный контакт с кислотами, щелочами, соляными туманами. Также не предназначен для наружной установки под открытым небом - даже при исполнении УХЛ3 долгосрочное воздействие осадков и УФ-лучей снизит срок службы. Не применяйте для крепления тяжелых трубопроводов или оборудования - только для легких кабельных лотков.

Примеры использования

• Крепление лотков в серверных комнатах
• Монтаж кабельных трасс в производственных цехах с оборудованием
• Установка проводки в административных зданиях
• Обустройство электрощитовых комнат
• Подвеска лотков вдоль стен в трансформаторных подстанциях

Практические советы

• Перед монтажом проверьте, чтобы диаметр отверстий в стене соответствовал выбранному крепежу - используйте анкера M8–M10 для бетона, саморезы с дюбелями для кирпича
• При использовании нескольких консолей соблюдайте равномерный шаг - максимум 1,5 м между точками крепления
• Учитывайте посадочный диаметр лотка: он должен плотно входить в крепежные пазы консоли, иначе возможен люфт
• При необходимости удлинения трассы можно комбинировать эту консоль с другими элементами системы КМ-профиль - например, с переходниками или угловыми креплениями
• Проверяйте целостность цинкового покрытия после резки или сверления - при повреждении обработайте место антикоррозийным составом
