Консоль сварная KS300 осн.50-300 сталь КМ LO1107 КМ-Профиль

Консоль сварная длина 300 мм сталь КМ-профиль - это надежный элемент системы КМ® для крепления металлических кабельных лотков к стенам. Артикулы lo1107 и ks300 обеспечивают совместимость с другими компонентами серии, а оцинкованная стальная конструкция обеспечивает долговечность в условиях внутренней установки.

Назначение и область применения

Консоль сварная длина 300 мм сталь КМ-профиль предназначена для монтажа кабельных лотков на вертикальные поверхности - стены, колонны, перегородки. Подходит для фиксации лотков шириной от 50 до 300 мм. Используется в помещениях с умеренным климатом: офисах, производственных цехах, трансформаторных подстанциях, серверных комнатах. Элемент не предназначен для открытых площадок или агрессивных сред с высокой влажностью, химическими парами или температурными перепадами за пределами указанного климатического исполнения.

Технические характеристики

• Длина: 300 мм
• Материал: сталь с электрохимическим цинковым покрытием
• Толщина стенки: 1,5 мм
• Несущая способность: 1560 Н (эквивалентно нагрузке около 159 кг при равномерном распределении)
• Ширина совместимого лотка: 50–300 мм
• Тип крепления: настенный, через два отверстия для болтов или анкеров
• Цвет: серый
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо применение в закрытых помещениях с контролируемой влажностью и температурой от −40 C до +40 C
• Огнестойкость: да - материал не поддерживает горение и сохраняет форму при воздействии открытого пламени в течение ограниченного времени

Совместимость и монтаж

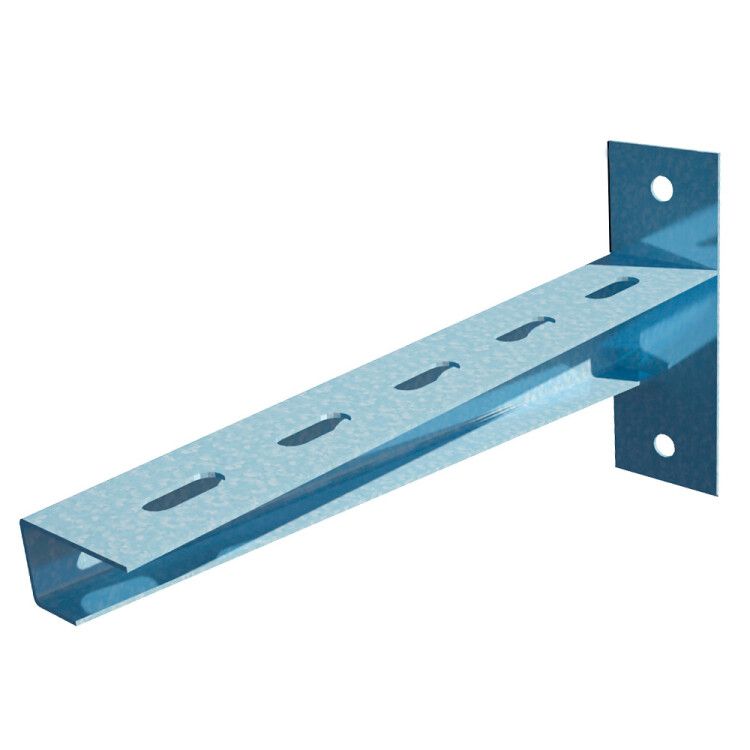

Консоль сварная длина 300 мм сталь КМ-профиль имеет П-образную форму с приваренной к торцу планкой. Отверстия в планке позволяют крепить её к стене с помощью болтов М8–М10, анкеров или саморезов по бетону. Перфорация на обоих ребрах консоли обеспечивает гибкую фиксацию лотков на любом расстоянии от стены - шаг отверстий стандартизирован для совместимости с лотками серии КМ-профиль. Для сборки требуется стандартный набор инструментов: шуруповерт, уровень, сверло по бетону, гаечные ключи.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Цинковое покрытие снижает риск коррозии и повышает безопасность при длительной эксплуатации. Огнестойкость подтверждена тестированием на соответствие нормам пожарной безопасности для электромонтажных систем. Сертификаты качества доступны у производителя КМ-профиль.

Преимущества

• Высокая жесткость благодаря сварному соединению и толщине 1,5 мм
• Защита от коррозии за счет электрохимического цинкования - срок службы увеличивается на 30–50% по сравнению с некрасочными аналогами
• Гибкая регулировка положения лотка за счет перфорации на двух сторонах
• Поддержание целостности конструкции при нагреве - важное преимущество для зон с повышенной тепловой нагрузкой
• Совместимость с большинством лотков серии КМ-профиль без необходимости адаптеров

Ограничения применения

• Не рекомендуется использовать вне помещений - цинковое покрытие недостаточно для защиты от осадков и солевых аэрозолей
• Запрещено применять в средах с pH ниже 4 или выше 10 - возможна химическая коррозия
• Не подходит для крепления тяжелых трубопроводов или оборудования массой более 159 кг
• Не следует использовать в условиях постоянной вибрации без дополнительной демпферизации

Примеры использования

• Фиксация кабельных лотков вдоль стен в серверной комнате
• Монтаж трассы для силовых кабелей в производственном цехе
• Установка лотков на колонну в распределительном щите
• Обустройство кабельных путей в административных зданиях с требованием к огнестойкости

Практические советы

• Перед монтажом проверьте, что отверстия в стене точно совпадают с расположением отверстий на консоли - используйте шаблон или штангенциркуль
• Для максимальной прочности применяйте анкеры с распорным механизмом в бетонных основаниях
• Если лоток длиннее 2 м, устанавливайте минимум три консоли - одна на каждом конце и одна посередине
• При использовании нескольких консолей выставляйте их на одном уровне - отклонение более 3 мм может вызвать перекос лотка
• Артикулы lo1107 и ks300 взаимозаменяемы - они обозначают один и тот же продукт, просто в разных каталогах
