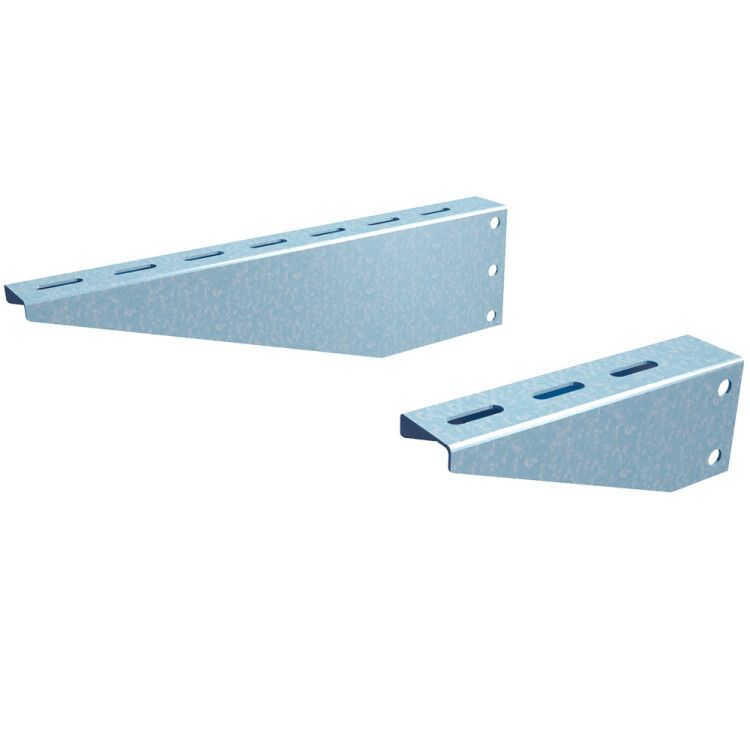

Консоль для кабельного лотка КМ-профиль 400 мм без опоры СИСТЕМА КМ LO0840

Консоль без опоры 400 мм сталь КМ-профиль - это элемент системы подвесов КМ-профиль, предназначенный для крепления металлических лотков к стенам, потолкам или полу без сварки. Артикулы kbo400 и lo0840 обеспечивают надёжную фиксацию лотков шириной до 400 мм с нагрузкой до 1350 Н.

Назначение и область применения

Консоль без опоры 400 мм сталь КМ-профиль используется для монтажа металлических кабельных лотков в помещениях. Подходит для систем распределения силовых и слаботочных кабелей на объектах с умеренной нагрузкой: офисах, производственных цехах, телекоммуникационных шкафах, серверных и распределительных пунктах. Применяется там, где требуется быстрая установка без сварки и возможность регулировки положения лотка.

Технические характеристики

• Тип консоли: без опоры - не требует дополнительных вертикальных стоек, крепится напрямую к несущей поверхности;
• Материал: сталь с оцинкованным покрытием по технологии Сендзимира - повышает коррозионную стойкость;
• Несущая способность: 1350 Н (эквивалентно ~138 кг статической нагрузки);
• Ширина совместимых лотков: от 50 до 400 мм - обеспечивает гибкость при использовании с различными типами лотков;
• Толщина металла: 1,5 мм - достаточна для жёсткости при заданной нагрузке;
• Тип кронштейна: опорный - предназначен для горизонтального крепления к плоской поверхности;
• Цвет: серый - соответствует цветовой гамме других элементов системы КМ-профиль;
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает применение в закрытых помещениях с контролируемой температурой и влажностью;
• Огнестойкость: да - материал не поддерживает горение, сохраняет форму при воздействии открытого огня в течение времени, необходимого для эвакуации.

Совместимость и монтаж

Консоль без опоры 400 мм сталь КМ-профиль совместима со всеми лотками серии КМ-профиль, имеющими стандартные перфорированные боковые грани. Для монтажа используются анкерные болты, дюбеля или самонарезающие винты - в зависимости от типа основания (бетон, кирпич, металл). Крепёж не входит в комплект - выбирается отдельно. Максимальная длина вылета консоли составляет 400 мм, что исключает прогиб при максимальной нагрузке. Установка выполняется в один этап: приложили, просверлили, зафиксировали.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению. Огнестойкость подтверждена тестированием материалов на негорючесть. Оцинкованное покрытие соответствует нормам по защите от электрохимической коррозии. Сертификаты на продукцию доступны у производителя - рекомендуется проверять наличие документации перед монтажом в ответственных зонах.

Преимущества

• Отсутствие сварки - снижает время монтажа, исключает риск деформации лотка и повреждения изоляции кабелей;
• Высокая точность геометрии - гарантирует равномерное распределение нагрузки и плотное прилегание к лотку;
• Оцинкованное покрытие - продлевает срок службы в условиях повышенной влажности и химически нейтральных средах;
• Готовые отверстия под крепёж - позволяют использовать стандартные крепёжные элементы без доработки;
• Совместимость с другими элементами системы КМ-профиль - обеспечивает единый стиль и взаимозаменяемость.

Ограничения применения

• Не применяется во внешних сетях - не рассчитана на постоянное воздействие осадков, прямого солнца или перепадов температур ниже -40 C;
• Запрещён монтаж в агрессивных средах - пары кислот, щелочей, солевых растворов могут разрушить цинковое покрытие;
• Не подходит для лотков шириной более 400 мм - возможен прогиб и потеря несущей способности;
• Не заменяет сварные конструкции в зонах с динамическими или ударными нагрузками - например, на вибрационном оборудовании.

Примеры использования

• Подвес лотка с силовыми кабелями в цехе по производству пластмасс - стационарная система с минимальной вибрацией;
• Фиксация лотка в серверной комнате - удобство демонтажа и модификации кабельной трассы;
• Монтаж в административном здании - сочетание с другими элементами КМ-профиль создаёт аккуратную и безопасную трассу;
• Обустройство распределительного щита - использование нескольких консолей для поддержки длинных участков лотка.

Практические советы

• Перед монтажом проверьте, чтобы толщина стены или потолка была достаточной для глубины крепёжа - особенно при работе с бетоном;
• Для лотков шириной 300–400 мм используйте минимум две консоли без опоры на одном уровне - увеличивает устойчивость;
• Не затягивайте крепёж слишком сильно - это может деформировать оцинкованную поверхность и снизить долговечность;
• При необходимости удлинения трассы - комбинируйте эту консоль с другими элементами системы КМ-профиль: углами, переходниками, подвесами;
• Артикулы kbo400 и lo0840 - это одно изделие; при заказе можно указывать любой из них - они идентичны.
