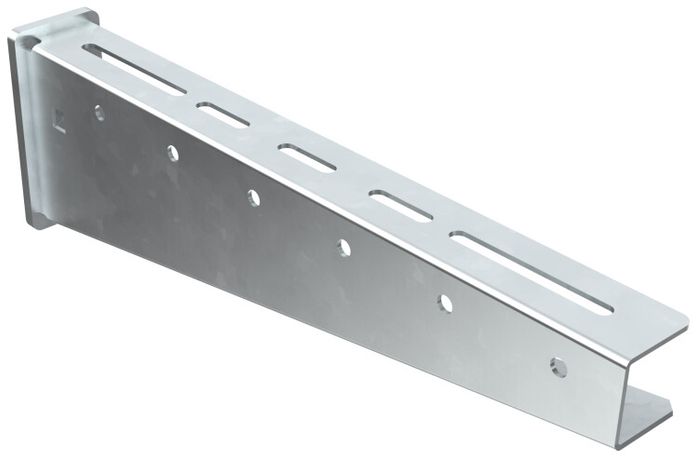

Консоль СО 400 HDZ | CLM50D-CSSO-0400-HDZ IEK

Консоль настенная сталь оцинкованная СО 400 HDZ IEK - это надёжный кронштейн для фиксации металлических лотков на стене, обеспечивающий устойчивую и долговечную поддержку кабельной трассы. Артикул clm50d-csso-0400-hdz соответствует сериям продукции IEK, предназначенным для промышленного и коммерческого электрооборудования.

Назначение и область применения

Консоль настенная сталь оцинкованная СО 400 HDZ IEK используется для крепления металлических лотков шириной до 400 мм к вертикальным поверхностям - стенам, колоннам, балкам. Применяется в системах распределения силовых и слаботочных кабелей там, где требуется жесткая и защищённая фиксация. Подходит для объектов с высокими требованиями к надёжности: заводы, склады, транспортные терминалы, энергообъекты, офисные комплексы.

Технические характеристики

• Тип изделия: настенный кронштейн
• Ширина лотка: 400 мм - обеспечивает совместимость с лотками этого габарита
• Материал: сталь оцинкованная - прочная основа с антикоррозийной защитой
• Покрытие: горячий цинк - равномерный слой цинка, нанесённый методом горячего оцинкования
• Цвет: светло-серый - единый внешний вид с другими элементами системы IEK

Совместимость и монтаж

Консоль настенная сталь оцинкованная СО 400 HDZ IEK совместима со всеми лотками IEK шириной 400 мм, а также с аналогичными изделиями других производителей, имеющими стандартизированные крепёжные отверстия. Монтаж осуществляется с помощью анкеров или болтов через предварительно просверленные отверстия в кронштейне. Установка выполняется на несущих стенах из бетона, кирпича или металлоконструкций. Для точного выравнивания рекомендуется использовать уровень и шаблон разметки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и нормам безопасности для электромонтажных систем. Горячее цинкование гарантирует соответствие классу коррозионной стойкости C4 по ISO 12944, что допускает применение в помещениях с повышенной влажностью и на открытых участках при условии защиты от прямого воздействия осадков.

Преимущества

• Высокая механическая прочность благодаря толщине стали и технологии горячего цинкования
• Устойчивость к коррозии даже в агрессивных средах - срок службы более 25 лет
• Равномерное покрытие цинком снижает риск образования ржавчины на кромках и сварных швах
• Легко интегрируется в существующие системы кабельной трассы IEK
• Не требует дополнительной окраски или обслуживания после установки

Ограничения применения

• Не предназначена для крепления лотков шириной более 400 мм - возможен перегруз и деформация
• Не следует использовать в условиях постоянного погружения в воду - хотя цинк защищает от коррозии, длительный контакт с жидкостью снижает срок службы
• Не рекомендовано крепление на легкоплавкие или хрупкие материалы (например, гипсокартон без усиления)
• Требуется соблюдение минимального расстояния между крепёжными точками - не менее 800 мм, чтобы избежать прогиба

Примеры использования

• Фиксация лотка вдоль стены в цехе с конвейерной линией
• Подвес кабельных трасс в подвале производственного здания
• Монтаж наружной кабельной системы на фасаде административного корпуса
• Замена старых кронштейнов в модернизируемой электросети

Практические советы

• Перед монтажом проверьте, что стена способна выдерживать нагрузку от заполненного лотка - учтите вес кабелей и самого лотка
• Используйте анкеры подходящего типа и длины - для бетона выбирайте химические или забивные анкеры, для кирпича - специальные распорные
• При установке нескольких консолей на одной линии - выставляйте их строго по уровню, чтобы лоток не перекашивался
• Для удобства сборки можно заранее закрепить консоль, затем вставить лоток - так проще регулировать положение
• Артикул clm50d-csso-0400-hdz - единственный вариант в линейке IEK с такой шириной и типом покрытия; другие модели имеют меньшие габариты или другое исполнение
