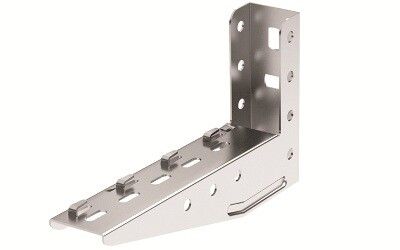

Консоль с опорой для проволочного лотка облегченная ML осн.200 сталь DKC FC34107 ДКС

Консоль с опорой для проволочного лотка облегченная осн. 200 мм сталь от DKC (ДКС), артикул fc34107, предназначена для надежного крепления проволочных лотков серии F5 Combitech к стенам или вертикальным профилям. Эта модель обеспечивает устойчивую поддержку при нагрузках до 120 кг и подходит для прокладки кабелей в промышленных и коммерческих объектах.

Назначение и область применения

Консоль с опорой для проволочного лотка облегченная осн. 200 мм сталь используется для монтажа кабельных трасс на базе систем F5 Combitech. Применяется там, где требуется легкая, но прочная фиксация лотков - например, в цехах, серверных помещениях, на транспорте, в энергообъектах. Подходит для горизонтальной и вертикальной установки.

Технические характеристики

• Ширина лотка: 200 мм - совместима с лотками F5 Combitech этой ширины;
• Высота консоли: 130 мм - обеспечивает достаточный зазор между поверхностью крепления и лотком;
• Толщина стали: 1,5 мм - баланс между жесткостью и весом;
• Несущая способность: 1176 кН (эквивалентно ~120 кг) - максимальная нагрузка на одну консоль;
• Угол крепления: 90° - перпендикулярное расположение лотка относительно поверхности;
• Материал: сталь с цинковым покрытием - защищает от коррозии в условиях повышенной влажности;
• Климатическое исполнение: УХЛ2 - работает при температуре от −40 C до +40 C, в помещениях с умеренной влажностью;
• Цвет: серый - соответствует цветовой гамме лотков F5 Combitech.

Совместимость и монтаж

Консоль совместима исключительно с проволочными лотками серии F5 Combitech. Для монтажа используются болты М8×60 и гайки М8 - они не входят в комплект и должны быть приобретены отдельно. Крепится к:

• стене через предварительно просверленные отверстия;
• профилям PSM или PSL - для сборки вертикальных стоек.

Не предназначен для безвинтового монтажа - несмотря на указание в описании производителя, фактический тип крепления - винтовой, что подтверждается требованием использовать болты М8.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для промышленного оборудования. Цинковое покрытие обеспечивает соответствие ГОСТ 9.306. Конструкция не содержит острых кромок, снижая риск повреждения изоляции кабелей.

Преимущества

• Простая установка - одинаковый принцип крепления для всех типов поверхностей;
• Стандартные крепежные элементы (М8) легко доступны на рынке;
• Цинковое покрытие продлевает срок службы даже в условиях повышенной влажности;
• Совместимость с популярной системой F5 Combitech позволяет расширять трассу без замены компонентов.

Ограничения применения

• Не подходит для лотков других серий - только F5 Combitech;
• Максимальная нагрузка 120 кг - не используйте для тяжелых кабельных bundles свыше этого значения;
• Не рекомендуется для открытых площадок или помещений с высокой агрессивностью среды (например, химические производства);
• Климатическое исполнение УХЛ2 исключает применение в экстремально холодных регионах без дополнительного тепла.

Примеры использования

• Крепление лотков в цехе на заводе по производству автокомпонентов;
• Обустройство кабельных трасс в серверной комнате офисного здания;
• Прокладка силовых и слаботочных кабелей в распределительном щите на элеваторе;
• Монтаж в логистических комплексах с частыми изменениями конфигурации кабельных путей.

Практические советы

• Перед монтажом проверьте, чтобы отверстия в стене или профиле точно совпадали с отверстиями на консоли - шаг составляет 50–60 мм;
• Используйте антивибрационные шайбы при креплении на металлические конструкции с высокой вибрацией;
• Не затягивайте болты слишком сильно - это может деформировать тонкую сталь (1,5 мм);
• При использовании нескольких консолей на одной трассе соблюдайте равномерный интервал - максимум 1,2 метра между точками крепления;
• Артикул fc34107 - это именно облегченная модель; для больших нагрузок рассмотрите усиленные варианты из той же серии.
