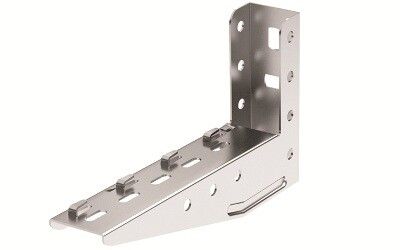

Консоль с опорой для проволочного лотка ML осн.200 нерж. сталь INOX DKC FC34103INOX ДКС

Консоль с опорой ML основание 200мм из нержавеющей стали INOX от DKC предназначена для надёжного крепления проволочных лотков системы F5 Combitech. Благодаря материалу из нержавеющей стали AISI 304 и высокой несущей способности, эта консоль подходит для агрессивных сред и длительной эксплуатации без потери прочности.

Назначение и область применения

Консоль с опорой ML основание 200мм из нержавеющей стали INOX используется для монтажа кабельных трасс на базе проволочных лотков системы F5 Combitech. Применяется там, где требуется повышенная устойчивость к коррозии, влажности, химическим веществам или перепадам температур — например, в пищевой, фармацевтической, химической промышленности, на объектах водоснабжения, в морских условиях или на открытых площадках.

Технические характеристики

• Материал: нержавеющая сталь AISI 304
• Ширина основания: 200 мм
• Высота консоли: 130 мм
• Толщина металла: 2 мм
• Угол установки: 90°
• Несущая способность: 1176 кН (эквивалентно 150 кг на одну консоль)
• Исполнение: настенный и опорный кронштейн
• Покрытие: без покрытия (естественная поверхность стали)
• Цвет: серый
• Огнестойкость: да

Совместимость и монтаж

Консоль совместима исключительно с системой проволочных лотков F5 Combitech. Крепится к стене или профилям PSM/PSL с помощью болтов M8×60 и гаек M8. Монтаж осуществляется безвинтовым способом — лоток защёлкивается на консоль, что позволяет быстро собирать и изменять тракты. Для обеспечения жёсткости рекомендуется использовать минимум две консоли на один участок лотка длиной до 2 метров.

Безопасность и стандарты

Консоль соответствует требованиям по огнестойкости и выдерживает рабочие температуры до +400 °C. Материал AISI 304 соответствует международным нормам для контакта с продуктами питания и медицинскими средами. Отсутствие покрытия исключает риск отслоения, что важно в зонах с частой мойкой или применением агрессивных чистящих средств.

Преимущества

• Высокая коррозионная стойкость — срок службы в 1,5–3 раза выше, чем у оцинкованных аналогов
• Не требует обслуживания и защиты от ржавчины
• Подходит для помещений с высокой влажностью и постоянными температурными колебаниями
• Легко моется и не накапливает загрязнения
• Стандартная ширина 200 мм полностью соответствует типовым лоткам F5 Combitech

Ограничения применения

• Не предназначен для монтажа вне системы F5 Combitech — несовместим с другими типами лотков
• Не следует использовать в средах с высоким содержанием хлора (например, морская вода без дополнительной защиты)
• При температурах выше +400 °C возможна потеря механической прочности
• Запрещено сваривать — повреждается структура стали AISI 304

Примеры использования

• Кабельные трассы в цехах пищевых производств
• Электропроводка на очистных сооружениях и насосных станциях
• Кабельные системы в фармацевтических лабораториях
• Наружные маршруты прокладки кабеля на промышленных объектах с высокой влажностью
• Объекты с регулярной дезинфекцией (больницы, производства биофармацевтики)

Практические советы

• При монтаже на стену используйте анкерные болты подходящего класса прочности — минимальный момент затяжки M8 — 15 Н·м
• Учитывайте посадочный диаметр лотка — он должен точно соответствовать форме консоли (200 мм)
• Для длинных трасс (более 2 м) увеличьте количество точек крепления — каждые 1,5–2 м одна консоль
• Не применяйте в местах с ударными нагрузками — хотя сталь прочная, она не рассчитана на динамические воздействия
• Артикул fc34103inox — единственный вариант этой модели в нержавеющей стали; другие цвета и материалы недоступны
