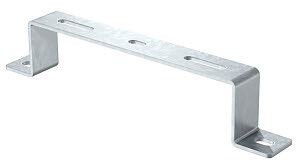

Кронштейн напольный/настенный 100мм (DBL 50 100 FS) | 6015506 OBO Bettermann

Кронштейн напольный/настенный 100 мм DBL 50 100 FS от OBO Bettermann предназначен для надежного крепления кабельных лотков шириной 100 мм на стене, потолке или полу. Этот элемент системы проводки обеспечивает устойчивую фиксацию даже при высоких механических нагрузках и экстремальных температурных условиях.

Назначение и область применения

Кронштейн напольный/настенный 100 мм DBL 50 100 FS используется для монтажа металлических кабельных лотков в системах распределения силовых и слаботочных сетей. Подходит для установки внутри помещений - как в отапливаемых, так и в неотапливаемых зданиях. Применяется в промышленных объектах, энергообъектах, логистических терминалах, на заводах и в административных комплексах.

Технические характеристики

• Ширина лотка: 100 мм - совместим с лотками соответствующего размера;
• Тип кронштейна: настенно-потолочный трапециевидный - обеспечивает жесткую опору с минимальным прогибом;
• Материал: сталь с оцинкованным покрытием - повышает долговечность и защищает от коррозии;
• Толщина цинкового слоя: 20 мкм - соответствует 1-му классу толщины по ГОСТ Р 14918-80;
• Срок службы: не менее 28 лет - благодаря конвеерному цинкованию и качественной защите;
• Рабочий температурный диапазон: от –70 C до +45 C - работает в суровых климатических условиях;
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69 - предназначено для умеренного и холодного климата;
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90 - сохраняет целостность при сильных колебаниях грунта;
• Огнестойкость: E45–E90 по ГОСТ Р 53316-2009 - зависит от типа кабеля в лотке, обеспечивает временную устойчивость при пожаре;
• Перфорация для крепления лотка: до М6 - позволяет использовать болты или шпильки M6;
• Перфорация для крепления кронштейна: до М8 - совместим с анкерными болтами или дюбелями M8;
• Тип крепления: винтовой - удобная сборка без сварки;
• Тип изделия: скоба - компактная форма для плотной фиксации лотка;
• Модель: DBL 50 100 FS - серия LKS от OBO Bettermann.

Совместимость и монтаж

Кронштейн напольный/настенный 100 мм DBL 50 100 FS совместим со всеми стандартными лотками шириной 100 мм из стали, имеющими перфорацию под крепление M6. Для монтажа используются болты M6 для фиксации лотка и болты M8 для крепления самого кронштейна к поверхности. Крепление выполняется через предварительно просверленные отверстия - не требует специального оборудования. Рекомендуется соблюдать шаг между кронштейнами не более 1,5 метра при равномерном заполнении лотка кабелями.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 52868-2007, ГОСТ Р 14918-80, ГОСТ 15150-69, ГОСТ Р 17516.1-90 и ГОСТ Р 53316-2009. Обеспечивает безопасную работу в условиях повышенной влажности, перепадов температур и сейсмической активности. Огнестойкость E45–E90 гарантирует сохранение функциональности системы кабельных путей в течение 45–90 минут при воздействии открытого пламени - что важно для эвакуационных маршрутов и критически важных объектов.

Преимущества

• Высокая прочность за счет трапециевидной формы и стальной основы - выдерживает значительные нагрузки;
• Увеличенный срок службы благодаря глубокому цинкованию - снижает затраты на замену;
• Готовые перфорированные отверстия - ускоряют монтаж и исключают необходимость сверления;
• Подходит для всех типов поверхностей: бетон, кирпич, металл, деревянные конструкции;
• Не требует обслуживания после установки - полностью автономен в эксплуатации.

Ограничения применения

• Не предназначен для наружной установки под открытым небом - хотя выдерживает температуры до –70 C, длительное воздействие осадков и УФ-излучения может снизить срок службы;
• Не рекомендован для использования в средах с постоянным контактом с химическими реагентами, кислотами или щелочами - цинк может подвергнуться электрохимической коррозии;
• Не является самостоятельным несущим элементом - должен использоваться только в составе полноценной системы кабельных лотков;
• Не допускается применение с лотками шириной больше 100 мм - возможен перегруз и деформация.

Примеры использования

• Монтаж кабельных трасс на потолке производственного цеха с большим числом силовых кабелей;
• Фиксация лотков в подземных переходах и технических помещениях тепловых станций;
• Установка в логистических складах для организации управления кабелями автоматизации и видеонаблюдения;
• Обустройство кабельных путей в северных регионах России - где требуется работа при экстремально низких температурах.

Практические советы

• При монтаже на бетон используйте анкерные болты M8 - они обеспечивают максимальную надежность;
• Для лотков с тяжелыми кабелями уменьшите интервал между кронштейнами до 1 метра - это предотвратит провисание;
• Проверьте соответствие диаметра отверстий в лотке и кронштейне перед установкой - не все лотки имеют одинаковые стандарты перфорации;
• При работе в местах с высокой влажностью дополнительно проверяйте состояние цинкового покрытия каждые 5–7 лет - особенно в неотапливаемых зданиях;
• Артикул DBL 50 100 FS легко найти в каталогах OBO Bettermann - он также известен как 6015506.
