Консоль потолочная BBA с осн.100, цинк-ламельная | BBA1010ZL DKC ДКС

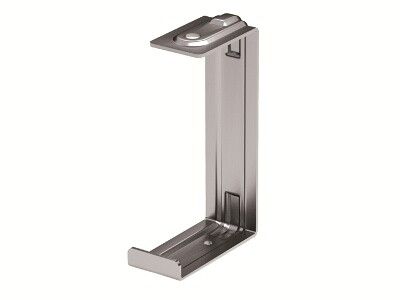

Скоба CS для лотка с основанием 100 мм, цинк-ламельная (арт. BBA-1010ZL, бренд DKC) - это надёжный элемент крепления для металлических лотков шириной до 100 мм, рассчитанный на значительную нагрузку и применяемый в условиях повышенной влажности или агрессивной среды. Изделие изготавливается из стали толщиной 3 мм с цинк-ламельным покрытием, что делает его устойчивым к коррозии.

Назначение и область применения

Скоба CS для лотка с основанием 100 мм, цинк-ламельная используется для подвесного крепления кабельных лотков к потолку или вертикальной поверхности. Подходит для систем с невысокой механической нагрузкой, где важна долговечность и защита от коррозии. Применяется в промышленных объектах: автоматизированных линиях, производственных цехах, объектах строительства и автомобильных заводах.

Технические характеристики

• Ширина лотка: 100 мм
• Максимальная высота лотка: 190 мм
• Несущая способность: 617,4 кг
• Толщина материала: 3 мм
• Тип крепления: винтовое
• Исполнение: S-образный кронштейн
• Покрытие: цинк-ламель
• Материал: сталь
• Цвет: светло-серый
• Совместимость: да, с лотками шириной 100 мм

Совместимость и монтаж

Скоба CS для лотка с основанием 100 мм, цинк-ламельная совместима исключительно с лотками шириной 100 мм. Крепление осуществляется через предварительно просверленные отверстия с помощью болтов или шпилек. Для установки требуется доступ к несущей конструкции - бетонному перекрытию, стальной ферме или кирпичной кладке. Установка возможна как на горизонтальные, так и на вертикальные поверхности. Рекомендуется использовать анкерные болты соответствующего класса прочности.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и защите от коррозии, характерным для промышленного оборудования. Цинк-ламельное покрытие обеспечивает соответствие нормам DIN EN ISO 1461 для гальванизированной стали. Несущая способность проверена в соответствии со стандартами для крепёжных элементов в электроустановках.

Преимущества

• Высокая несущая способность - позволяет безопасно крепить длинные участки лотков с кабелями
• Цинк-ламельное покрытие - устойчиво к влаге, химическим воздействиям и механическому износу
• S-образная форма - обеспечивает свободное перемещение лотка при температурных расширениях
• Толщина стали 3 мм - повышает жесткость и снижает риск деформации при длительной нагрузке
• Универсальное крепление - подходит для различных типов поверхностей

Ограничения применения

• Не предназначен для крепления лотков шириной более 100 мм - использование с другими размерами недопустимо
• Не рекомендуется для внешней установки без защиты от прямых осадков - хотя покрытие устойчиво, постоянный контакт с водой может снизить срок службы
• Не подходит для динамических нагрузок - например, вибрационных установок без демпфирующих элементов
• Требуется точное соблюдение шага крепления - максимальный интервал между скобами зависит от веса заполненного лотка

Примеры использования

• Подвес лотков с силовыми кабелями в цехах автосборочных заводов
• Крепление кабельных трасс в производственных помещениях с высокой влажностью
• Монтаж лотков в подземных технологических каналах зданий
• Фиксация лотков на потолке в распределительных пунктах

Практические советы

• Перед монтажом проверьте посадочный проём лотка - он должен точно соответствовать форме скобы, чтобы избежать люфта
• При использовании шпилек убедитесь, что их длина достаточна для плотного затягивания гайки с шайбой
• Рекомендуемый шаг крепления - не более 1,5 метра при полной нагрузке; при меньшей нагрузке можно увеличить до 2 метров
• Для долговечности в агрессивных средах допускается дополнительная обработка кромок герметиком
• Скоба CS для лотка с основанием 100 мм, цинк-ламельная (арт. BBA-1010ZL) - часть серии B5 Combitech от DKC, поэтому легко сочетается с другими элементами этой линейки
