Подвес С-образный для лотка 100 мм | SPV100 КМ-профиль LO0471

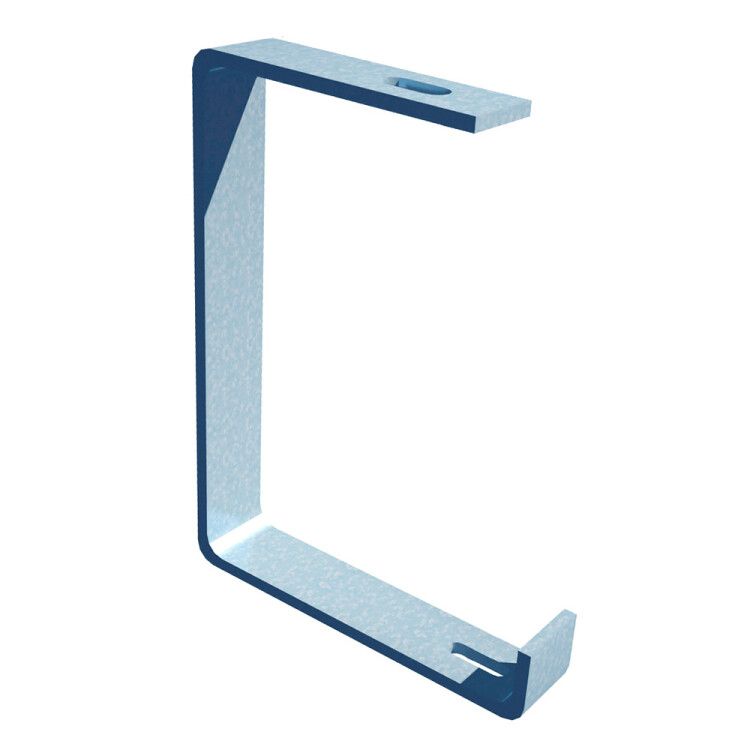

Подвес С-образный для лотка 100 мм КМ-профиль - это надёжный элемент крепления кабельного лотка к потолку на одной шпильке, предназначенный для внутренней прокладки кабельных трасс в помещениях. Изделие совместимо со всеми типами металлических лотков серии КМ-профиль и обеспечивает устойчивую фиксацию при нагрузке до 130 кг.

Назначение и область применения

Подвес С-образный для лотка 100 мм КМ-профиль используется для подвеса кабельных лотков к потолочным перекрытиям. Применяется в системах распределения силовых и слаботочных кабелей в зданиях: офисах, производственных цехах, жилых комплексах, телекоммуникационных пунктах. Подходит для монтажа на бетонные, железобетонные и металлические поверхности. Рекомендован для установки внутри помещений с контролируемым микроклиматом.

Технические характеристики

• Тип: С-образный подвес
• Ширина канала: 100 мм - соответствует стандартному размеру лотков КМ-профиль
• Несущая способность: 130 кг - выдерживает вес лотка с кабелями и комплектующими
• Материал: сталь оцинкованная электрохимическим способом - повышает коррозионную стойкость
• Толщина стенки: 5 мм - обеспечивает жесткость и долговечность
• Покрытие: цинк - защищает от окисления, сохраняет внешний вид
• Цвет: светло-серый - соответствует цветовой гамме системы КМ-профиль
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допускает работу в условиях умеренного и холодного климата, в закрытых помещениях
• Тип крепления: винтовой - крепится через отверстия на шпильке M8–M10

Совместимость и монтаж

Подвес С-образный для лотка 100 мм КМ-профиль универсально совместим со всеми лотками серии КМ-профиль, включая модели с шириной 100 мм. Монтаж выполняется в три этапа:

1. Закрепить шпильку (M8–M10) в потолке с помощью анкеров или химических дюбелей.
2. Надеть подвес на шпильку - он свободно скользит по вертикали до фиксации.
3. Установить лоток в С-образную часть подвеса и затянуть гайку для фиксации положения.

Не требует сварки или специальных инструментов. Возможна регулировка высоты после установки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению У1/УХЛ1/УХЛ3. Оцинкованное покрытие соответствует нормам защиты от коррозии для внутренних систем. Несущая способность проверена в условиях статической нагрузки, рекомендована для постоянного использования без вибраций и ударных воздействий.

Преимущества

• Высокая прочность - выдерживает значительные нагрузки благодаря толщине 5 мм и качественному оцинкованию
• Универсальность - подходит ко всем лоткам КМ-профиль, не требует замены при смене типа лотка
• Простота монтажа - не нуждается в сварке, крепление одним болтом
• Долговечность - антикоррозийное покрытие продлевает срок службы даже в условиях повышенной влажности
• Эстетичный вид - светло-серый цвет гармонирует с другими элементами системы КМ-профиль

Ограничения применения

• Не предназначен для наружной установки - не рассчитан на прямое воздействие осадков и ультрафиолета
• Не использовать в агрессивных средах: химические производства, морские порты, кислотные цеха
• Не применять там, где возможны частые механические удары или вибрации - риск деформации С-образной части
• Требуется точный подбор длины шпильки - она должна проходить через всю толщину потолка и позволять затянуть гайку

Примеры использования

• Подвес лотка с силовыми кабелями в административном здании
• Фиксация лотка для слаботочных сетей (LAN, CCTV) в серверной комнате
• Обустройство кабельной трассы в производственном цеху с оборудованием на базе КМ-профиль
• Монтаж в многоэтажных жилых домах для распределения электропитания по этажам

Практические советы

• Перед монтажом проверьте, чтобы шпилька имела достаточную длину - минимум 100 мм от потолка до нижнего края гайки
• Используйте гайки с пластиковыми или металлическими шайбами - снижают риск самопроизвольного ослабления
• При использовании нескольких подвесов - равномерно распределяйте шаг крепления (не более 1,5 м между точками)
• Подвес С-образный для лотка 100 мм КМ-профиль можно комбинировать с другими элементами серии - например, с угловыми переходниками или удлинителями
• Артикулы spv100 и lo0471 - это один и тот же продукт; используйте любой для заказа
