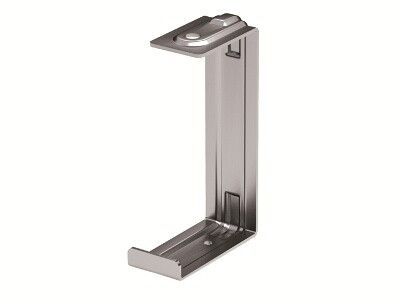

Консоль потолочная BBA с осн.100 мм | BBA1010 DKC ДКС

Скоба CS для подвеса лотка с основанием 100 мм - это надёжный элемент крепления для лотковых систем, обеспечивающий устойчивую фиксацию на потолке или стене. Продукт от DKC (ДКС) из серии B5 Combitech, артикул bba1010, рассчитан на работу в условиях повышенной влажности и механических нагрузок, что делает его подходящим для промышленных объектов, офисных зданий и инфраструктурных проектов.

Назначение и область применения

Скоба CS для подвеса лотка с основанием 100 мм используется для вертикального подвеса кабельных лотков шириной до 100 мм. Подходит для монтажа в помещениях с нормальной и повышенной влажностью, где требуется прочная и долговечная система крепления. Часто применяется в системах распределения силовых и слаботочных сетей: на заводах, в телекоммуникационных шкафах, в жилых комплексах и административных зданиях.

Технические характеристики

• Ширина лотка: 100 мм - оптимально совмещается с лотками этого габарита;
• Максимальная высота лотка: 190 мм - позволяет использовать лотки средней глубины;
• Несущая способность: 618 Н - эквивалентно нагрузке около 63 кг при равномерном распределении веса;
• Материал: сталь с толщиной 3 мм - обеспечивает жесткость и устойчивость к деформациям;
• Покрытие: оцинковка горячим способом по методу Сендзимира - защищает от коррозии даже при длительном контакте с влагой;
• Климатическое исполнение: УХЛ2 - допускает эксплуатацию в помещениях с температурой от −40 C до +40 C и относительной влажностью до 95 %;
• Тип крепления: винтовой - требует предварительного сверления отверстий для анкеров или шпилек;
• Форма: S-образный кронштейн - обеспечивает свободную регулировку высоты подвеса и компенсирует возможные перепады поверхности.

Совместимость и монтаж

Скоба CS для подвеса лотка с основанием 100 мм совместима со всеми лотками шириной 100 мм, соответствующими стандартам серии B5 Combitech. Для установки используются болты M8–M10 или шпильки, закрепляемые в потолке или стене через отверстия в верхней части кронштейна. Расстояние между точками крепления рекомендуется не более 1,5 метра. Монтаж выполняется после сборки лотковой системы - скоба фиксируется к её боковым стенкам с помощью самонарезающих винтов или хомутов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и DIN 41410 по безопасности электромонтажных систем. Оцинковка по методу Сендзимира гарантирует соответствие классу защиты Corrosion Resistance Class C3–C4 по ISO 12944. Продукт не содержит токсичных материалов и безопасен при работе вблизи людей и оборудования.

Преимущества

• Высокая несущая способность - выдерживает значительные нагрузки без прогиба;
• Долговечность покрытия - оцинковка по Сендзимиру служит в 2–3 раза дольше обычного холодного цинкования;
• Гибкая форма - S-образный профиль позволяет легко адаптироваться к неровностям поверхностей;
• Простота монтажа - не требует специальных инструментов, подходит для быстрого монтажа в уже существующих трассах;
• Совместимость с сериями DKC - идеально сочетается с другими элементами B5 Combitech, снижает риск несоответствия при масштабировании системы.

Ограничения применения

• Не предназначен для подвеса лотков шириной более 100 мм - при превышении габаритов возрастает риск перегрузки и деформации;
• Не рекомендуется для открытых площадок без защиты от осадков - хотя покрытие устойчиво к влаге, постоянное воздействие дождя и снега может снизить срок службы;
• Требует жёсткого базового крепления - нельзя использовать на слабых или сыпучих основаниях (например, гипсокартон без подложки);
• Не подходит для динамических нагрузок - например, вибраций от крупного оборудования без демпферов.

Примеры использования

• Подвес лотка с медными кабелями в серверной комнате;
• Крепление кабельного канала в производственном цехе рядом с конвейером;
• Монтаж слаботочных трасс в многоэтажном жилом доме с бетонным перекрытием;
• Обустройство электрощитовой с несколькими параллельными лотками шириной 100 мм.

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия в лотке точно совпадали с местами крепления скобы - не используйте насадки большего диаметра;
• При использовании шпилек выбирайте длину так, чтобы она выходила минимум на 15 мм за нижнюю плоскость лотка - это исключит провисание;
• Для длинных участков трассы (более 3 м) увеличьте плотность крепления до 1 скобы на каждый метр;
• Проверяйте уровень установки - даже небольшой перекос может вызвать неравномерную нагрузку на лоток;
• Артикул bba1010 можно комбинировать с аналогичными скобами других размеров из серии B5 Combitech - все элементы имеют единую систему крепления.
