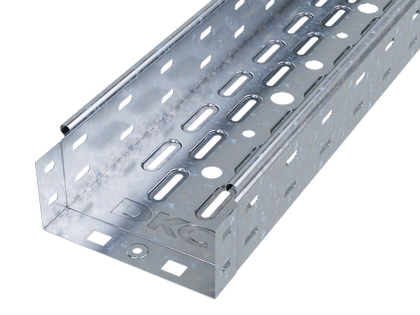

Лоток перфорированный S5 Combitech 100х100х2000, 0.7 мм DKC 35331

Лоток перфорированный листовой 100х100х2000 сталь 0.7мм от DKC (ДКС), артикул 35331, предназначен для прокладки силовых и слаботочных кабелей в помещениях и на улице. Его перфорированная конструкция снижает массу, обеспечивает доступ к кабелям и совместима с системой S5 Combitech.

Назначение и область применения

Лоток перфорированный листовой 100х100х2000 сталь 0.7мм используется для прокладки кабельных трасс в промышленных зонах, офисах, на объектах энергетики и транспорта. Подходит как для внутренней, так и для наружной установки благодаря защите от коррозии и климатическому исполнению УХЛ2. Применяется там, где требуется быстрый доступ к кабелям, легкий монтаж и надежная фиксация проводов.

Технические характеристики

• Габариты: 100×100×2000 мм (высота × ширина × длина)
• Толщина материала: 0,7 мм
• Материал: сталь оцинкованная по методу Сендзимира
• Полезное сечение: 9800 мм2
• Перфорация: есть на дне и боковых стенках - отверстия под кабели диаметром 11, 17 и 21 мм
• Монтажная перфорация: да - позволяет крепить лоток к стенам и потолкам через отверстия
• Защитное покрытие: горячее цинкование - устойчиво к коррозии даже в агрессивной среде
• Цвет: серый
• Огнестойкость: соответствует требованиям - не распространяет пламя
• Климатическое исполнение: УХЛ2 - работает при температуре от −40C до +40C и влажности до 95%
• Исполнение: без разъема - требует дополнительных элементов для соединения

Совместимость и монтаж

Лоток перфорированный листовой 100х100х2000 сталь 0.7мм из серии S5 Combitech совместим с другими компонентами этой системы: углы, переходники, крышки и крепления. Соединение осуществляется по принципу «мама-папа» - без болтов, просто вставляется один лоток в другой. Это исключает щели между секциями и создаёт единый электрический контур. Для крепления используются саморезы или хомуты через монтажную перфорацию. Крышками (входят в комплект системы) можно закрывать лоток - тогда степень защиты повышается до IP10.

Безопасность и стандарты

Лоток выполнен из оцинкованной стали, не поддерживает горение и соответствует нормам пожарной безопасности. Горячее цинкование по методу Сендзимира гарантирует долговечность и соответствие ГОСТ 14918. Климатическое исполнение УХЛ2 подтверждает работоспособность в условиях повышенной влажности и перепадов температур. Наличие перфорации снижает риск перегрева кабелей.

Преимущества

• Высокая несущая способность - за счет формованного профиля прочность возрастает на 54% по сравнению с обычными лотками
• Сниженный вес - перфорация уменьшает массу без потери жесткости
• Доступ к кабелям - отверстия позволяют выводить провода без резки лотка
• Быстрый монтаж - система «мама-папа» экономит время и не требует сварки или болтов
• Защита от коррозии - оцинковка Сендзимира служит десятилетиями даже во влажной среде
• Электрическая целостность - непрерывный металлический контур обеспечивает заземление всей трассы

Ограничения применения

• Не предназначена для прямого контакта с открытым огнем или высокотемпературными поверхностями
• Без крышек степень защиты - IP10; для более высоких классов (IP54, IP65) нужны специальные крышки
• Не рекомендуется использовать в местах постоянного воздействия кислот, щелочей или морской воды - хотя оцинковка устойчива, длительный контакт с агрессивными веществами снижает срок службы
• Длина 2000 мм - при длинных трассах необходимо предусмотреть компенсационные участки или опоры каждые 1–1,5 метра

Примеры использования

• Прокладка кабелей управления на заводе - легко заменить провода через перфорацию
• Кабельные трассы в серверных помещениях - сочетание с крышками обеспечивает чистоту и безопасность
• Наружные маршруты на производственных площадках - оцинковка выдерживает дождь и перепады температур
• Подключение оборудования в распределительных пунктах - удобно коммутировать кабели через боковые отверстия

Практические советы

• При монтаже проверьте, чтобы отверстия в лотке совпадали с точками выхода кабелей - это сэкономит время на доработку
• Для вертикальных участков используйте крепления через монтажную перфорацию с шагом не более 1,2 м
• При необходимости удлинения - соединяйте лотки по системе «мама-папа» без зазора, чтобы сохранить электрическую связь
• Посадочные отверстия под кабель 11/17/21 мм - не стоит проталкивать провода большего диаметра, это повредит кабельную изоляцию
• Артикул 35331 - совместим с остальной серией S5 Combitech. Храните рядом запасные крышки и уголки - они часто теряются при монтаже
