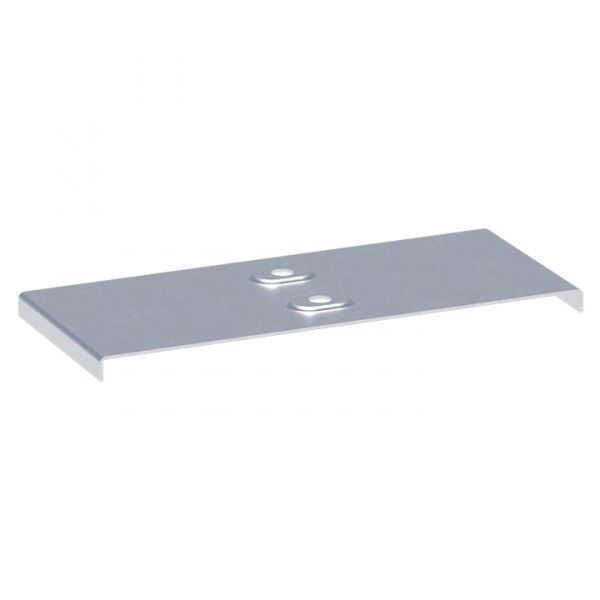

Накладка соединительная для крышки 200мм EKF nk20010

Накладка на крышку соединительная 200 мм от EKF - элемент системы EKF-Line, предназначен для надежного соединения крышек кабельных лотков шириной 200 мм. Изделие обеспечивает герметичное и механически прочное соединение, упрощает сборку и продлевает срок службы кабельной трассы.

Назначение и область применения

Накладка на крышку соединительная 200 мм используется исключительно для стыковки крышек кабельных лотков системы EKF-Line. Применяется там, где требуется сохранить целостность защиты кабелей - например, на прямых участках трасс, при переходах между секциями лотков или в местах распределения проводов. Подходит для силовых и слаботочных сетей в промышленных помещениях, офисах, серверных, на заводах и объектах ЖКХ.

Технические характеристики

• Тип изделия: Накладка соединительная
• Ширина лотка: 200 мм - совместима только с лотками этой ширины
• Тип соединения: Винтовой разъем - фиксируется болтами, позволяет многократную сборку и демонтаж
• Материал: Сталь с оцинкованным покрытием по методу Сендзимира - высокая коррозионная стойкость
• Толщина материала: 0,8 мм - достаточна для жесткости, но не рассчитана на нагрузки выше веса крышки
• Исполнение: Уголковый соединитель - форма соответствует профилю крышки лотка
• Цвет: Серый - соответствует цветовой гамме всей серии EKF-Line
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Накладка на крышку соединительная 200 мм совместима только с крышками кабельных лотков серии EKF-Line шириной 200 мм. Не подходит для лотков других брендов или нестандартных размеров. Монтаж выполняется вручную: накладка устанавливается поверх стыка двух крышек, фиксируется двумя винтами через предварительно просверленные отверстия. Инструмент: отвертка или шуруповерт с битой под Phillips PH2. Не требует сварки или специальных крепежей.

Безопасность и стандарты

Произведено из стали, оцинкованной по методу Сендзимира - соответствие требованиям ГОСТ 14918 и ISO 1461 по защите от коррозии. Покрытие не содержит токсичных веществ, безопасно при эксплуатации в закрытых помещениях. Соответствует нормам безопасности для электромонтажных работ в соответствии с ПУЭ.

Преимущества

• Высокая долговечность благодаря оцинкованию по методу Сендзимира - защита от ржавчины даже во влажной среде
• Винтовое соединение позволяет легко заменить поврежденную часть без демонтажа всего участка трассы
• Серый цвет и точное исполнение обеспечивают эстетичный вид всей кабельной системы
• Поддерживается рекомендованным проектным ассортиментом EKF - гарантия совместимости с другими компонентами серии

Ограничения применения

• Не применяется для соединения основных корпусов лотков - только для крышек
• Не выдерживает внешние механические нагрузки (например, давление ног или инструментов)
• Не предназначена для использования вне помещений без дополнительной защиты от осадков - хотя оцинковка устойчива, длительное воздействие воды снижает срок службы
• Несовместима с лотками других серий или брендов, даже если ширина совпадает

Примеры использования

• На производстве: соединение крышек лотков вдоль конвейерной линии с постоянными вибрациями
• В серверной комнате: обеспечение плотного контакта крышек при прокладке кабелей питания и сети
• В административном здании: организация трассы для слаботочных систем (CCTV, IP-телефония) в потолочном пространстве

Практические советы

• Перед установкой проверьте, что крышка лотка имеет правильный профиль - уголковые накладки должны точно совпадать с контуром
• Затягивайте винты равномерно, чтобы не деформировать тонкий металл (0,8 мм)
• Если лоток установлен вертикально, используйте две накладки на каждом стыке - для большей устойчивости
• При необходимости замены - достаточно открутить два винта; не придется снимать всю крышу
• Артикул nk20010 всегда указывайте при заказе - другие модели EKF имеют аналогичные названия, но отличаются по ширине
