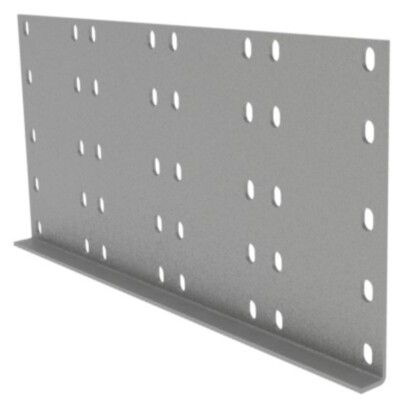

Соединитель горизонтальный H 200 мм L 400 | UGH420 DKC ДКС

Соединитель горизонтальный для лотков H 200 мм L 400 мм от DKC (ДКС), артикул ugh420, предназначен для надёжного соединения секций кабельных лотков серии U5 Combitech в горизонтальной плоскости. Изделие выполнено из нержавеющей стали с оцинковкой по методу Сендзимира, обеспечивает устойчивость к коррозии и механическим нагрузкам, подходит для промышленных объектов с повышенными требованиями к долговечности.

Назначение и область применения

Соединитель горизонтальный для лотков H 200 мм L 400 мм используется для соединения двух соседних участков кабельного лотка серии U5 Combitech в одной плоскости. Применяется там, где требуется сохранить целостность трассы при изменении направления или при необходимости удлинения лотка. Подходит для установки на производствах, в энергообъектах, на транспорте и в других местах с жёсткими условиями эксплуатации. Учитывает требования огнестойкости и работает в условиях климата ОМ2/У2/УХЛ2/ХЛ2.

Технические характеристики

• Высота лотка: 200 мм - совместим с лотками этой же высоты;
• Длина: 400 мм - расстояние между точками крепления к лоткам;
• Толщина материала: 2,5 мм - обеспечивает достаточную жёсткость и сопротивление деформациям;
• Материал: нержавеющая сталь - устойчива к химическим воздействиям и коррозии;
• Покрытие: оцинковка горячим способом по методу Сендзимира - повышает срок службы в агрессивной среде;
• Тип соединения: шарнирное - позволяет компенсировать небольшие угловые отклонения при сборке;
• Цвет: серый - соответствует цветовой гамме серии U5 Combitech;
• Количество отверстий: 8 перфорированных - для фиксации болтами М6;
• Климатическое исполнение: ОМ2/У2/УХЛ2/ХЛ2 - допущен к использованию в помещениях с повышенной влажностью, на улице и в холодном климате.

Совместимость и монтаж

Соединитель горизонтальный для лотков H 200 мм L 400 мм совместим исключительно с лотками серии U5 Combitech высотой 200 мм. Для монтажа требуются болты М6×16 (арт. СМ010616) и гайки М6 (арт. СМ100600), которые входят в комплект крепежа серии. Каждое из 8 отверстий рассчитано под один крепёж - необходимо затянуть все, чтобы обеспечить равномерную нагрузку. Шарнирная конструкция позволяет легко выровнять лотки при сборке даже при небольших перекосах. Не рекомендуется использовать с другими сериями лотков - несовпадение посадочных размеров может привести к снижению прочности соединения.

Безопасность и стандарты

Изделие соответствует требованиям огнестойкости, что важно для систем кабельной инфраструктуры в зонах с повышенным риском возгорания. Материалы и покрытие обеспечивают соответствие нормам по коррозионной стойкости и механической прочности, применяемым в промышленной автоматизации. Климатические классы OМ2/У2/УХЛ2/ХЛ2 подтверждают возможность эксплуатации в условиях температур от −40 C до +40 C и повышенной влажности.

Преимущества

• Высокая прочность за счёт нержавеющей стали и толщины 2,5 мм - выдерживает значительные механические нагрузки;
• Защита от коррозии благодаря двойному слою (нержавейка + цинк) - продлевает срок службы в агрессивных средах;
• Шарнирное соединение - упрощает монтаж и компенсирует неточности при сборке;
• Стандартизированная система крепления - совместима с оригинальным крепежом серии U5 Combitech;
• Готовый к установке дизайн - не требует доработки или сверления на месте.

Ограничения применения

• Не предназначена для вертикального соединения - только для горизонтальных участков трассы;
• Не подходит для лотков другой высоты (например, 100 мм или 300 мм);
• Не следует использовать в качестве опоры или несущего элемента - только как соединитель;
• Запрещается применять в средах с постоянным контактом с открытым огнём - хотя изделие огнестойкое, оно не является противопожарной преградой.

Примеры использования

• Соединение секций лотка вдоль технологической линии на заводе;
• Удлинение трассы кабельных каналов в распределительных пунктах;
• Обустройство кабельных путей в подземных тоннелях и на открытых площадках;
• Решение задач по модернизации существующих кабельных систем без замены всего лотка.

Практические советы

• Перед монтажом проверьте, что лотки имеют точно такую же высоту - 200 мм - и принадлежат серии U5 Combitech;
• Используйте только рекомендованный крепёж: болт М6×16 (СМ010616) и гайку М6 (СМ100600) - другие размеры могут повредить резьбу или не обеспечить нужную плотность;
• Затягивайте все восемь креплений равномерно - чередуйте порядок, начиная с диагональных пар, чтобы избежать перекоса;
• При работе в сыром или солёном воздухе регулярно осматривайте места соединения - хоть покрытие устойчиво, механический износ всё равно возможен;
• Не используйте этот соединитель для создания поворотов - он не предназначен для углового соединения, только для прямого продолжения трассы.
