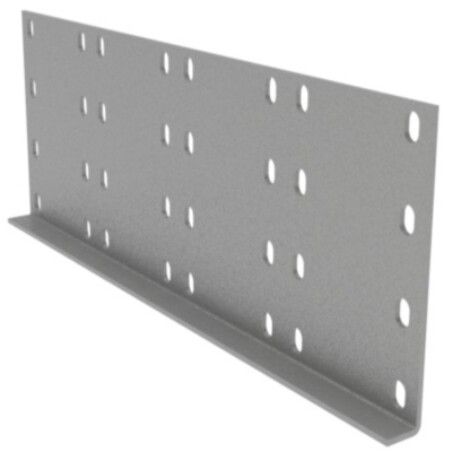

Соединитель горизонтальный H 200 мм L 400 мм, цинк-ламельный (аналог горячеоцинкованный) | UGH420HDZL DKC ДКС

Соединитель горизонтальный H 200 мм L 400 мм цинк-ламельный от DKC (арт. ugh420hdzl) предназначен для надёжного соединения кабельных лотков серии U5 Combitech с высотой стенки 200 мм. Его конструкция обеспечивает жёсткую передачу нагрузки и сохраняет целостность трассы даже при механическом воздействии.

Назначение и область применения

Этот продольный соединитель используется для сборки длинных участков кабельных лотков в горизонтальной плоскости. Подходит для систем, где требуется повышенная прочность и долговечность - например, на производствах, в энергообъектах, объектах ЖКХ и инфраструктурных проектах. Применяется исключительно внутри помещений или в защищённых зонах с контролируемой средой.

Технические характеристики

• Высота: 200 мм - соответствует стандартным лоткам серии U5 Combitech;
• Длина: 400 мм - оптимальна для равномерного распределения усилий при соединении двух лотков;
• Толщина материала: 2,5 мм - обеспечивает достаточную жёсткость без избыточного веса;
• Материал корпуса: нержавеющая сталь - гарантирует прочность и устойчивость к деформациям;
• Покрытие: цинк-ламельное - сложное композитное покрытие на базе магниевой смолы с частицами цинка и алюминия; повышает коррозионную стойкость выше обычного цинкования;
• Тип соединения: шарнирное - позволяет компенсировать небольшие углы и перемещения при монтаже;
• Огнестойкость: да - материал не поддерживает горение и сохраняет функциональность при температурном воздействии;
• Цвет: серый - унифицирован с другими элементами серии U5 Combitech.

Совместимость и монтаж

Соединитель ugh420hdzl совместим только с кабельными лотками серии U5 Combitech высотой 200 мм. Для фиксации используются два типа крепёжа:

• Гайка М6 (артикул СМ100600);
• Болт М6×16 (артикул СМ010616).

На поверхности соединителя предусмотрено 8 перфорированных отверстий - они расположены симметрично для равномерного распределения нагрузки. Установка выполняется путём выравнивания торцов лотков, совмещения отверстий и затяжки болтов до плотного контакта. Шарнирный механизм допускает минимальный угол поворота +-3° для учёта технологических допусков.

Безопасность и стандарты

Соединитель горизонтальный H 200 мм L 400 мм цинк-ламельный изготовлен в соответствии с требованиями безопасности для электроустановок. Наличие огнестойкости подтверждает соответствие нормам противопожарной защиты. Материалы не выделяют токсичных веществ при нагреве. Сертификаты производителя доступны на сайте DKC.

Преимущества

• Цинк-ламельное покрытие значительно лучше защищает от коррозии, чем стандартное цинкование аналогичной толщины;
• Нержавеющая сталь основы делает изделие устойчивым к механическому износу и длительным нагрузкам;
• Шарнирное соединение снижает риск возникновения внутренних напряжений при термическом расширении;
• Унифицированная система с другими элементами U5 Combitech ускоряет проектирование и замену деталей;
• Стандартная длина 400 мм удобна для монтажа без лишней резки и доработки.

Ограничения применения

Не предназначается для внешнего монтажа без дополнительной защиты от осадков и прямых UV-лучей - хотя покрытие устойчиво к коррозии, длительное воздействие атмосферных факторов может снизить срок службы. Также запрещена установка в условиях постоянного контакта с агрессивными жидкостями (кислоты, щёлочи, растворители). Соединитель не рассчитан на вертикальное использование или применение в качестве опорного элемента.

Примеры использования

• Сборка горизонтальных трасс для силовых кабелей на заводах с высокими требованиями к надёжности;
• Подключение секций лотков в серверных помещениях и распределительных пунктах;
• Обустройство кабельных каналов в промышленных зонах с частыми вибрациями оборудования;
• Реконструкция существующих систем с использованием модульной серии U5 Combitech.

Практические советы

• Перед монтажом проверьте, что торцы лотков идеально совпадают по уровню - шарнир компенсирует только малые отклонения;
• Затягивайте болты равномерно, чередуя соседние точки, чтобы избежать перекоса;
• Не используйте другие типы крепежа - несоответствие размеров может повредить резьбу или вызвать проскальзывание;
• При необходимости удлинения трассы можно комбинировать несколько таких соединителей - соблюдайте шаг крепления и не превышайте рекомендованную длину участка;
• Сохраните оригинальные упаковочные этикетки - артикул ugh420hdzl и бренд DKC нужны для будущего заказа запчастей.
