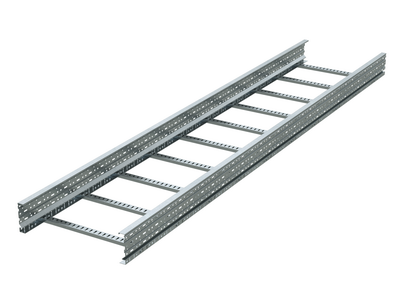

Лоток лестничный 200х200 L3000 сталь 2мм тяжелый (лонжерон) гор. оцинк. DKC ULH322HDZ ДКС

Лоток лестничный 200х200мм, длина 3000мм, толщина 2мм, лонжерон, горячеоцинкованный от DKC (ДКС), артикул ulh322hdz, предназначен для надежной прокладки силовых и управляющих кабелей на промышленных объектах с высокими нагрузками и агрессивной средой. Этот элемент кабельной трассы сочетает прочность, открытый доступ к проводникам и долговечность за счет горячего цинкования.

Назначение и область применения

Лоток лестничный 200х200мм, длина 3000мм, толщина 2мм, лонжерон, горячеоцинкованный используется там, где требуется высокая механическая прочность и легкий доступ к кабелям. Подходит для прокладки кабелей на больших пролетах — до 9 метров между опорами. Применяется на промышленных предприятиях, верфях, портовых терминалах, складах, энергообъектах и других местах с высокой влажностью, запыленностью или химической агрессивностью. Особенно эффективен в зонах с частым обслуживанием кабельных трасс — например, при замене или диагностике проводов.

Технические характеристики

• Размеры: ширина 200 мм, высота 200 мм, длина 3000 мм
• Толщина материала: 2 мм
• Материал: нержавеющая сталь
• Защитное покрытие: горячее цинкование — равномерный слой цинка, защищающий от коррозии
• Тип ступени: перфорированный профиль — обеспечивает вентиляцию и снижает вес
• Фиксация ступеней: полностью заклепана — исключает расшатывание и самопроизвольное выпадение
• Полезное сечение: 36 000 мм² — позволяет размещать значительный объем кабелей
• Тип бокового профиля: открытый — удобен для монтажа и осмотра
• Перфорированная боковая стенка: да — усиливает вентиляцию и снижает массу
• Наличие крышки: да — защищает кабели от внешних воздействий и случайных повреждений
• Цвет: серый — стандартный цвет оцинкованной стали
• Климатическое исполнение: ОМ1 / У1 / УХЛ(1,5) / ХЛ1 — работает при температуре от −50°C до +50°C, в условиях повышенной влажности, соленого воздуха и атмосферных осадков
• Несущая способность: до 290 кг/м на пролете 1,5 м
• Расстояние между ступеньками: 300 мм — обеспечивает жесткость и равномерное распределение нагрузки

Совместимость и монтаж

Лоток лестничный 200х200мм, длина 3000мм, толщина 2мм, лонжерон, горячеоцинкованный совместим с фланцами, кронштейнами, углами и переходниками серии U5 Combitech. Монтаж выполняется на креплениях с шагом до 3 м — при пролете более 3 м рекомендуется использовать поддерживающие конструкции. Крышка крепится на защелках — легко открывается без инструментов. Для изгиба трассы применяются специальные изгибы U5 Combitech — они сохраняют целостность кабелей и не требуют резки лотка. Обязательно соблюдайте минимальный радиус изгиба, указанный в документации производителя.

Безопасность и стандарты

Лоток лестничный 200х200мм, длина 3000мм, толщина 2мм, лонжерон, горячеоцинкованный соответствует ГОСТ 30546.1-98 по сейсмоустойчивости. Серия U5 Combitech имеет официальное свидетельство Российского морского регистра судоходства — допущена к применению на морских и речных судах, причалах и портовых сооружениях. Горячее цинкование соответствует ISO 1461 — гарантирует срок службы до 30 лет в агрессивных условиях.

Преимущества

• Высокая несущая способность — выдерживает тяжелые кабельные пакеты даже на длинных пролетах
• Открытое исполнение — быстрый доступ к кабелям для ремонта и модернизации
• Горячее цинкование — устойчивость к коррозии в морском климате, на производствах с химическими выбросами
• Заклепанная конструкция — исключает деформацию и ослабление соединений при вибрациях
• Наличие крышки — снижает риск повреждения кабелей механическим воздействием
• Перфорация — улучшает теплоотвод и предотвращает конденсацию влаги внутри лотка

Ограничения применения

• Не предназначен для прокладки в зонах с постоянным погружением в воду — хотя цинк защищает от влаги, длительное нахождение под водой может вызвать эрозию покрытия
• Не следует использовать в контакте с кислотами, щелочами или солями меди — возможна химическая реакция с цинком
• При монтаже на металлические конструкции необходимо избегать гальванической пары с медью или алюминием — используйте изолирующие прокладки
• Максимальная длина пролета — 9 м; при большем расстоянии требуется установка промежуточных опор

Примеры использования

• Прокладка силовых кабелей на заводе по переработке нефтепродуктов — устойчивость к маслам и влаге
• Кабельная трасса на круизном лайнере — соответствие требованиям морского регистра
• Электрощитовые помещения в портовом терминале — защита от соленого тумана
• Транспортировочные системы на складе с автоматизированным управлением — доступ к кабелям при обслуживании роботов

Практические советы

• При заказе учитывайте, что длина одного элемента — 3000 мм. Для длинных трасс используйте соединители — не режьте лоток самостоятельно, чтобы не нарушить целостность покрытия
• При монтаже на потолок или стену используйте кронштейны с регулировкой по высоте — это компенсирует перепады поверхности
• Крышку лучше устанавливать сразу после прокладки кабелей — так вы минимизируете попадание пыли и влаги внутрь
• Проверяйте посадочный диаметр кабелей — полезное сечение 36 000 мм² рассчитано на суммарный объем кабелей, не превышающий 40–50% от этого значения
• При использовании в холодных регионах (УХЛ, ХЛ1) проверяйте герметичность соединений — влага может замерзать в зазорах и вызывать растрескивание
