Крепление к строительной балке U5 Combitech, цинк-ламельное DKC (ДКС) UGB500HDZL

Крепление к строительной балке, цинк-ламельное DKC - это надежный элемент системы U5 Combitech, предназначенный для жесткой фиксации тяжелых кабельных лотков на несущих строительных конструкциях. Артикул ugb500hdzl обеспечивает долговечность и совместимость с другими компонентами серии DKC.

Назначение и область применения

Этот тип крепления используется исключительно для монтажа лотков системы U5 Combitech на стальных строительных балках - например, на двутаврах, швеллерах или уголках. Подходит для промышленных объектов, где требуется высокая механическая нагрузка и длительный срок службы кабельной трассы: заводы, энергообъекты, транспортные терминалы, крупные распределительные щитовые.

Технические характеристики

• Материал: сталь оцинкованная с цинк-алюминиевым покрытием
• Толщина металла: 5 мм
• Цвет: серый
• Исполнение: цинк-ламельное (аналогично по коррозионной стойкости горячему цинкованию)

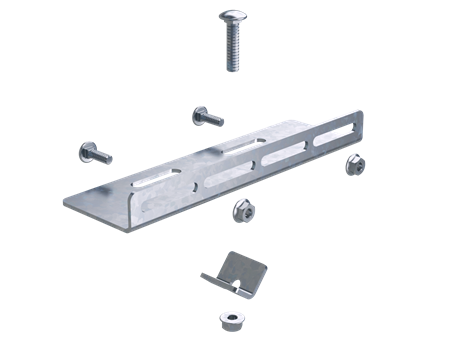

• Комплектация: крепежные метизы (болты, гайки, шайбы) входят в комплект
• Совместимо с: системой U5 Combitech

Совместимость и монтаж

Крепление к строительной балке, цинк-ламельное DKC рассчитано исключительно на использование с лотками серии U5 Combitech. Монтаж выполняется путем прикрепления к верхней полке строительной балки с помощью болтов из комплекта. Установка требует доступа сверху - невозможно закрепить снизу или сбоку. Диаметр отверстий под крепеж соответствует стандартным метизам M8–M10. Перед установкой проверьте соответствие толщины полки балки и зазора между креплением и конструкцией.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, предъявляемым к промышленным кабельным системам. Цинк-ламельное покрытие обеспечивает класс защиты от коррозии, сравнимый с горячеоцинкованными изделиями, что позволяет использовать его в помещениях с повышенной влажностью и агрессивной средой (например, в цехах с химическими выбросами или на открытых участках при условии защиты от прямого контакта с осадками).

Преимущества

• Высокая жесткость благодаря толщине металла 5 мм - выдерживает значительные весовые нагрузки от заполненных лотков
• Цинк-алюминиевое покрытие снижает риск коррозии даже при повреждении поверхности во время монтажа
• Готовый комплект крепежа экономит время на сборке - не нужно докупать болты и гайки
• Унифицированная форма обеспечивает точную посадку на лотки U5 Combitech без люфтов

Ограничения применения

• Не предназначен для крепления на стену, потолок или легкие перегородки - только к строительным металлическим балкам
• Не рекомендуется использовать в условиях постоянного прямого контакта с морской водой или агрессивными химикатами (например, кислотами, щелочами)
• Не совместим с лотками других систем - нельзя адаптировать под U4, U6 или сторонние решения
• Запрещено использовать без комплектного крепежа - замена метизов другого типа может нарушить расчетную нагрузку

Примеры использования

• Фиксация лотков с силовыми кабелями на балках производственного цеха
• Монтаж кабельных трасс в подземных парковках с высокой влажностью
• Установка на несущих конструкциях в распределительных пунктах АЭС или тепловых станций
• Обустройство кабельных маршрутов на железнодорожных депо и трамвайных депо

Практические советы

• Перед монтажом проверьте, чтобы полка балки была плоской и не имела деформаций - иначе крепление будет держаться неравномерно
• Используйте только болты из комплекта - они подобраны по длине и прочности для данной толщины металла и нагрузки
• При необходимости удлинения крепежа используйте только болты того же класса прочности (8.8 или выше)
• При работе в местах с возможным попаданием воды - после монтажа проверьте герметичность соединений и при необходимости нанесите антикоррозийный спрей на места сверления
• Не забудьте соблюдать минимальный радиус изгиба кабелей - крепление не влияет на этот параметр, но неправильная прокладка может вызвать повреждение изоляции
