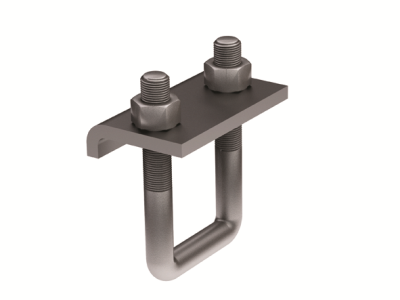

Крепеж к металлическим балкам для профиля BPD-41, горячеоцинкованный | BMH2010HDZ DKC ДКС

Крепеж к металлическим балкам для профиля BPD-41, горячеоцинкованный от DKC (ДКС) с артикулом bmh2010hdz предназначен для быстрой и надежной фиксации C-образных профилей на металлических балках без необходимости сверления или сварки. Изделие из стали с горячим цинкованием обеспечивает долговечную работу в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Этот крепеж используется для монтажа профилей серий BPD-41, BPL-41, BPM-41 и BPV-41 на двутавровые стальные балки. Подходит для установки в системах каркасов, трубопроводных трасс, кабельных лотков и других конструкций, где требуется жесткое крепление без повреждения основного несущего элемента. Особенно эффективен там, где нельзя применять сварку или сверление - например, на действующих производствах, в зонах с взрывоопасной средой или при работе с уже смонтированными конструкциями.

Технические характеристики

• Материал: сталь
• Защитное покрытие: горячее цинкование - устойчиво к коррозии даже при длительном контакте с влагой и химическими веществами
• Метрический размер резьбы: M10
• Длина резьбы: 10 мм - достаточна для зацепления в гайке или ответной части профиля
• Межцентровое расстояние: 510,45 мм - соответствует шагу крепления профилей BPD-41
• Цвет: светло-серый - совпадает с цветовой гаммой профильной системы DKC
• Тип изделия: крепеж для монтажа на балки

Совместимость и монтаж

Крепеж к металлическим балкам для профиля BPD-41, горячеоцинкованный совместим исключительно со следующими профилями: BPD-41, BPL-41, BPM-41, BPV-41. Установка выполняется в два этапа:

1. Закрепите крепеж на верхнюю полку двутавровой балки - он фиксируется самотяжением или болтовым соединением через отверстие в балке (не требует сверления, если балка уже имеет подходящие отверстия).
2. Вставьте профиль в крепеж так, чтобы его стенки плотно прилегали к опорным поверхностям; закрутите гайку M10 до упора.

Не используйте этот крепеж для профилей с другим шагом крепления - расстояние 510,45 мм является точным и не допускает компромисса.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозионной стойкости, предъявляемым к крепежным элементам в промышленных системах. Горячее цинкование соответствует ГОСТ 17903, что гарантирует толщину защитного слоя выше 50 мкм. Серия B5 Combitech от DKC прошла внутренние испытания на нагрузку и выдерживание в условиях повышенной влажности.

Преимущества

• Отсутствие сварки и сверления - снижает время монтажа и риск повреждения несущей конструкции
• Высокая коррозионная стойкость благодаря горячему цинкованию - продлевает срок службы в помещениях с высокой влажностью, на открытых площадках или в химически активных средах
• Точное соответствие шага профиля BPD-41 - исключает необходимость доработки или адаптации
• Универсальная совместимость с несколькими типами профилей - позволяет использовать один тип крепежа для разных задач

Ограничения применения

• Не применяйте для крепления к швеллерам, уголкам или круглым трубам - форма крепежа рассчитана только на двутавровую балку
• Не используйте с профилями BPD-21, если они имеют другой шаг крепления - хотя указаны в описании, проверьте фактическое расположение отверстий
• Длина резьбы 10 мм недостаточна для многократной переборки - после нескольких демонтажей рекомендуется замена
• Не подходит для несущих конструкций с динамической нагрузкой выше нормированной - расчет нагрузки проводится отдельно для каждой системы

Примеры использования

• Фиксация кабельных лотков на несущих балках в цехах пищевой промышленности
• Монтаж воздуховодов на стальных конструкциях в производственных залах с высокой влажностью
• Установка трасс для трубопроводов в химических лабораториях
• Обустройство технологических платформ в местах, где запрещено использование сварки

Практические советы

• Перед монтажом проверьте, что толщина полки двутавровой балки позволяет плотно зафиксировать крепеж - минимальная толщина должна быть не менее 4 мм
• Используйте гайки M10 с плоской шайбой - это равномерно распределит нагрузку и предотвратит деформацию профиля
• При использовании в агрессивных средах периодически осматривайте резьбу - при появлении белого налета (цинковых продуктов коррозии) протрите поверхность сухой ветошью, не используйте масла или смазки
• Артикул bmh2010hdz - единственный вариант этого типа крепежа в серии B5 Combitech; другие аналоги от DKC имеют отличный шаг и не взаимозаменяемы
