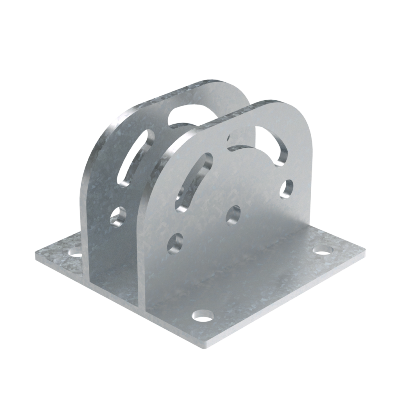

Крепление с площадкой шарнирное для профиля BPM-41, горячеоцинкованное | BSF4104HDZ DKC ДКС

Крепление с площадкой шарнирное для профиля BPM-41, горячеоцинкованное (арт. bsf4104hdz) от DKC предназначено для гибкой фиксации C-профилей под заданным углом, обеспечивает надёжный монтаж кабельных трасс и служит напольной опорой. Благодаря шарниру и прочному оцинкованному корпусу изделие выдерживает нагрузки в сложных условиях эксплуатации.

Назначение и область применения

Крепление с площадкой шарнирное для профиля BPM-41, горячеоцинкованное используется там, где требуется изменить направление кабельной трассы или установить профили под нужным углом. Подходит для:

• монтажа кабельных каналов на потолках, стенах и полу;
• фиксации C-профилей типа BPL-41 и BPM-41;
• устройства вертикальных и наклонных опор для оборудования;
• промышленных зон с повышенной влажностью, пылью или химическими воздействиями.

Технические характеристики

• Материал: сталь с горячим цинкованием - устойчивость к коррозии и механическому износу.
• Покрытие: горячеоцинкованное - толстый слой цинка защищает от ржавчины даже при контакте с водой и агрессивными средами.
• Основание: монтажное с четырьмя отверстиями под болты M10 - обеспечивают жёсткую фиксацию к бетону, металлическим конструкциям или деревянным поверхностям.
• Угол регулировки: шарнирный механизм позволяет менять положение профиля в пределах до 90° - удобство при адаптации к существующим контурам.
• Цвет: светло-серый - соответствует цветовой гамме других элементов серии B5 Combitech.
• Совместимость: исключительно с C-профилем - не совместимо с другими типами профилей без переходных элементов.

Совместимость и монтаж

Изделие bsf4104hdz рассчитано на работу только с профилями BPL-41 и BPM-41. Для монтажа необходимо использовать болты M10, которые входят в комплект. Установка выполняется так:

1. Закрепите основание к поверхности через четыре отверстия с помощью болтов M10 и гаек.
2. Вставьте C-профиль в шарнирную часть крепления до щелчка - он фиксируется самоблокирующим замком.
3. Отрегулируйте угол наклона профиля руками - никаких инструментов не потребуется.
4. Проверьте плотность соединения - профиль не должен люфтить.

Не используйте другие метизы - диаметр отверстий точно соответствует M10, использование меньших или больших болтов снижает несущую способность.

Безопасность и стандарты

Произведённое по технологии компании DKC, крепление bsf4104hdz соответствует требованиям к долговечности и механической стойкости, применяемым в промышленном оборудовании. Горячее цинкование соответствует ГОСТ 1759.4–87. Нагрузочная способность не указана производителем - рекомендуется соблюдать нормы распределения веса согласно проекту кабельной трассы.

Преимущества

• Шарнирный механизм - позволяет легко менять ориентацию профиля без демонтажа.
• Высокая коррозионная стойкость - благодаря горячему цинкованию срок службы увеличен в 2–3 раза по сравнению с обычной сталью.
• Комплектация винтами - экономит время на закупку крепёжа.
• Единая система B5 Combitech - все элементы взаимозаменяемы и сочетаются между собой.

Ограничения применения

• Не предназначен для работы с профилями других серий - только BPL-41/BPM-41.
• Не следует использовать в местах постоянного ударного воздействия - возможна деформация шарнира.
• Не рекомендуется для монтажа в условиях температур ниже –30C - материал становится более хрупким.
• Не является несущим элементом для массивного оборудования - только для кабельных систем и легких конструкций.

Примеры использования

• Фиксация кабельных лотков в цехах пищевой промышленности - где часто проводится мойка и есть риск попадания воды.
• Подвес кабельных трасс в теплицах и холодильных камерах - благодаря антикоррозийному покрытию сохраняет целостность при перепадах влажности.
• Напольные опоры для автоматических линий - позволяют сместить трассу в сторону от движущегося оборудования.
• Обустройство электрощитовых помещений - когда нужно провести кабели под углом к стене или потолку.

Практические советы

• Перед монтажом проверьте внутренний диаметр C-профиля - он должен свободно входить в шарнир без усилия.
• При использовании в помещениях с высокой влажностью дополнительно контролируйте состояние резьбы болтов - они тоже оцинкованы, но требуют периодической проверки.
• Если планируете многоугловые маршруты - комбинируйте несколько таких креплений с прямыми участками - это минимизирует напряжение в системе.
• Не затягивайте болты слишком сильно - достаточно силы, чтобы не было люфта. Перегрузка может вызвать растрескивание цинкового слоя.
• Артикул bsf4104hdz - единственный вариант этого типа в серии B5 Combitech; аналоги от других брендов не гарантируют совместимость.
