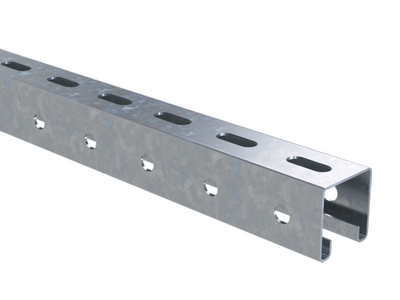

Профиль С-образный 41х41, L400, толщ.1,5 мм | BPL4104 DKC ДКС

Профиль С-образный 41х41 мм, длина 400 мм, толщина 1,5 мм от DKC (ДКС) - это универсальный металлический элемент для сборки жестких конструкций в электромонтаже и автоматизации. Артикул bpl4104 используется там, где нужна прочная, легко модифицируемая опора для оборудования, кабельных лотков или светильников.

Назначение и область применения

Профиль С-образный 41х41 мм, длина 400 мм, толщина 1,5 мм применяется для создания несущих рам, кронштейнов и направляющих в электротехнических системах. Подходит для крепления к стене или потолку, установки консолей типа ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса лотков и светильников на шпильках. Также используется как основа для кабеленесущих трасс в промышленных помещениях, цехах, распределительных щитах.

Технические характеристики

• Форма: С-образный профиль
• Размеры: 41×41 мм (сечение), длина 400 мм
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь с непрерывным холодным цинкованием
• Цвет: серый
• Ширина слота: 22 мм - позволяет фиксировать крепеж через боковые отверстия
• Перфорация: с трех сторон - обеспечивает гибкую точку крепления по всей длине
• Зубья: есть - удерживают крепеж и предотвращают проскальзывание
• Возможность отламывания: да - можно отрезать до нужной длины без инструментов
• Огнестойкость: соответствует требованиям - не поддерживает горение

Совместимость и монтаж

Профиль совместим со всеми типами крепежа, рассчитанного на слот шириной 22 мм: болты М6–М8, самонарезающие винты, хомуты, крепежные планки. Для монтажа используются анкерные болты, дюбели или крепление к металлоконструкциям сваркой. Отломить часть профиля можно вручную - надрыв происходит точно по зоне перфорации. Установка выполняется с помощью уровня, чтобы сохранить параллельность и равномерную нагрузку.

Безопасность и стандарты

Изделие выполнено из оцинкованной стали с защитным слоем, обеспечивающим долговечность в условиях повышенной влажности. Соответствует нормам пожарной безопасности: материал не распространяет пламя. Непрерывное холодное цинкование гарантирует равномерное покрытие без пор и дефектов, что повышает коррозионную стойкость.

Преимущества

• Удобство настройки: возможность отламывания позволяет получать нужную длину без резки
• Высокая механическая прочность за счет толщины 1,5 мм и ребер жесткости
• Гибкость крепления: перфорация с трех сторон дает свободу расположения крепежа
• Долгий срок службы благодаря качественному оцинкованию
• Подходит для быстрого монтажа в уже действующих системах

Ограничения применения

Не предназначен для внешней установки без дополнительной защиты - хотя оцинковка устойчива к коррозии, длительное воздействие атмосферных осадков требует дополнительного покрытия. Не рекомендуется использовать как несущий элемент в конструкциях с динамическими или ударными нагрузками без расчета запаса прочности. Максимальная нагрузка зависит от способа крепления и количества точек фиксации - требуется индивидуальная проверка для критических применений.

Примеры использования

• Крепление кабельных лотков в серверных помещениях
• Подвес светильников на шпильках в производственных цехах
• Сборка рам для панелей управления и распределительных щитов
• Фиксация консолей ВВН-60 и BBP-21/41 для монтажа оборудования
• Обустройство трасс для силовых и слаботочных кабелей в офисах и складах

Практические советы

• При отламывании профиля используйте плоскогубцы - так реже возникают заусенцы
• Учитывайте посадочный диаметр крепежа: слот 22 мм идеально подходит для M6–M8
• Для вертикальной установки делайте шаг между точками крепления не более 800 мм
• При использовании нескольких профилей выравнивайте их по уровню - особенно важно при монтаже лотков
• Артикул bpl4104 часто заказывают комплектом с крепежом - проверьте наличие подходящих болтов перед монтажом
