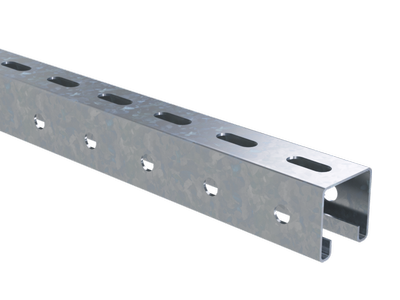

Профиль С-образный 41х41, L400, толщ.1,5 мм, горячеоцинкованный | BPL4104HDZ DKC ДКС

Профиль С-образный 41х41, длина 400 мм, толщина 1,5 мм, горячеоцинкованный (артикул bpl4104hdz, бренд DKC) предназначен для надёжного крепления оборудования в подвесных и настенных системах, особенно там, где важны долговечность и устойчивость к коррозии.

Назначение и область применения

Профиль С-образный 41х41 используется для сборки несущих конструкций в промышленной автоматизации, энергетике и освещении. Его применяют для монтажа консолей ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса кабельных лотков, светильников на шпильках и формирования кабеленесущих трасс. Подходит для установки внутри помещений и в условиях повышенной влажности - например, на производствах, в складских помещениях, насосных станциях.

Технические характеристики

• Форма: С-профиль с замкнутым сечением
• Размеры: 41×41 мм, длина 400 мм
• Толщина стенки: 1,5 мм
• Ширина слота: 22 мм - позволяет фиксировать крепёж с шагом до 20–25 мм
• Покрытие: горячее цинкование (гальванопокрытие методом погружения) - равномерный слой цинка, защищающий сталь от коррозии
• Перфорация: с трёх сторон - обеспечивает гибкую фиксацию крепёжа в любом направлении
• Зубья: есть - предотвращают проскальзывание при затяжке болтов
• Возможность отламывания: да - можно легко отрезать нужную длину без инструментов
• Огнестойкость: соответствует требованиям к негорючим материалам
• Цвет: серый

Совместимость и монтаж

Профиль совместим со всеми типовыми крепёжными элементами серии B5 Combitech: анкерными болтами, хомутами, кронштейнами и консолями. Для монтажа используются самонарезающие или обычные болты M6–M8, которые вставляются в перфорированные слоты. Отличается простотой сборки: достаточно вставить крепёж в слот и закрутить. Благодаря возможности отламывания, профиль можно адаптировать под любые размеры без резки. Установка возможна как на потолок, так и на вертикальную поверхность - с помощью крепёжных планок или анкеров.

Безопасность и стандарты

Изделие выполнено из стали, соответствующей ГОСТ 19903, с цинковым покрытием по ГОСТ 14918. Обладает классом огнестойкости НГ (не распространяет горение). Горячее цинкование обеспечивает безопасность в условиях длительной эксплуатации без выделения вредных веществ.

Преимущества

• Высокая прочность благодаря толщине 1,5 мм и жёсткой форме С-профиля
• Устойчивость к коррозии - цинковое покрытие служит более 15 лет даже во влажной среде
• Гибкость монтажа - перфорация с трёх сторон и возможность отламывания позволяют собирать системы любой конфигурации
• Экономия времени - не требуются специальные инструменты для резки или сверления
• Совместимость с широким спектром комплектующих серии B5 Combitech

Ограничения применения

Не рекомендуется использовать в условиях постоянного контакта с открытым пламенем или температур выше +120 C - хотя профиль огнестойкий, он не является термостойким. Также не следует применять в агрессивных химических средах (например, соляная кислота, щёлочи) - цинковое покрытие может разрушаться быстрее. Максимальная нагрузка зависит от способа крепления; для точных расчётов требуется расчёт на изгиб и сдвиг.

Примеры использования

• Подвес светильников на шпильках в производственном цехе
• Крепление кабельных лотков вдоль стен в серверной комнате
• Сборка рам для конвейерных систем с использованием консолей BBD-21
• Монтаж распределительных щитов на потолке в зоне с высокой влажностью (цеха мойки, пищевые участки)

Практические советы

• При отламывании профиля используйте плоскогубцы - отлом происходит точно по меткам, не деформируя край
• Для максимальной жёсткости крепите профиль через каждые 600–800 мм, особенно при больших нагрузках
• Проверьте посадочный диаметр крепёжных элементов - они должны подходить под слот 22 мм
• При работе в агрессивной среде дополнительно проверяйте состояние цинкового слоя раз в год
• Производитель DKC рекомендует сочетать этот профиль с другими элементами серии B5 Combitech для унификации всей системы
