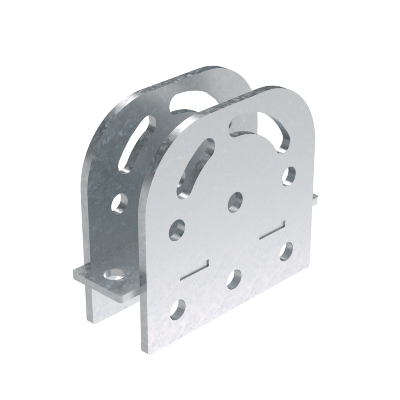

Соединитель шарнирный для профиля BPM-41 горячеоцинкованный - BSF4105HDZ ДКС

Соединитель шарнирный для профиля BPM-41 горячеоцинкованный (артикул bsf4105hdz, бренд DKC) предназначен для надёжного соединения C-профилей под углом, особенно в условиях повышенной влажности и агрессивной среды. Изделие из оцинкованной стали с защитным слоем обеспечивает долгий срок службы без потери прочности.

Назначение и область применения

Соединитель шарнирный для профиля BPM-41 горячеоцинкованный применяется для сборки металлоконструкций из C-профилей BPL-41 и BPM-41 под углом 90 градусов. Подходит для монтажа рам, стоек, каркасов, где требуется жесткая фиксация с возможностью регулировки положения. Часто используется в промышленном оборудовании, конвейерах, ограждениях, стендах и системах автоматизации.

Технические характеристики

• Тип изделия: соединитель шарнирный
• Применимый профиль: C-профиль (BPM-41, BPL-41)
• Материал: сталь оцинкованная
• Защитное покрытие: горячее цинкование
• Исполнение: монтажное основание с крепёжными элементами
• Цвет: светло-серый
• Комплектация: в комплекте винты и гайки для установки
• Артикул: bsf4105hdz
• Серия: B5 Combitech (DKC)

Совместимость и монтаж

Соединитель шарнирный для профиля BPM-41 горячеоцинкованный совместим исключительно с профилями серии BPM-41 и BPL-41. Установка выполняется путём вставления соединителя внутрь двух перпендикулярно расположенных профилей и фиксации винтами из комплекта. Монтажное основание позволяет закрепить изделие на поверхности, если требуется дополнительная устойчивость. Диаметр отверстий под винты соответствует стандартному шагу профилей B5 Combitech. Не используйте другие типы профилей - это снижает нагрузочную способность и нарушает герметичность соединения.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Горячее цинкование соответствует ГОСТ 14782, обеспечивая равномерное покрытие толщиной более 45 мкм. Соответствует нормам безопасности для рабочих зон с повышенной влажностью и химической активностью.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - выдерживает воздействие воды, солевых растворов и атмосферных осадков
• Жёсткое и точное соединение под углом без люфта после затяжки
• Удобство монтажа: все крепёжные элементы входят в комплект, не требуют доп purchases
• Совместимость с сериями B5 Combitech - гарантирует точное соответствие геометрии профилей
• Не требует специальных инструментов - достаточно обычного ключа или отвёртки

Ограничения применения

• Не предназначена для динамических нагрузок выше 150 Нм - не использовать в механизмах с ударными или вибрационными воздействиями
• Запрещено применять с профилями других серий (например, B3, B7) - несоответствие габаритов приведёт к ослаблению соединения
• Не рекомендовано для постоянного погружения в жидкости - хотя защищён от брызг и влаги, длительное нахождение в воде может вызвать микрокоррозию в местах стыков
• Не подходит для температур ниже -40C и выше +80C - материал теряет пластичность и прочностные свойства

Примеры использования

• Сборка каркаса для конвейерной ленты в пищевой промышленности
• Фиксация ограждений на производственной площадке с частой мойкой
• Монтаж стоек для автоматизированных станков в условиях высокой влажности
• Создание временных конструкций на объектах с ограниченным доступом - легко собирается и разбирается

Практические советы

• Перед монтажом проверьте, что внутренние габариты профиля BPM-41 точно соответствуют форме соединителя - даже небольшое расширение профиля может помешать плотной посадке
• Затягивайте винты равномерно, чередуя стороны - так предотвращается перекос и деформация
• При использовании в агрессивной среде периодически осматривайте места стыков - наличие белых пятен на цинке говорит о начале коррозии, требует замены
• Для увеличения срока службы можно дополнительно смазывать резьбу антикоррозийной paste (на основе меди или графита)
• Храните в сухом месте - влага в упаковке до монтажа может спровоцировать образование оксидов на поверхности
