Профиль С-образный 41х41, L600, толщ.1,5 мм | BPL4106 DKC ДКС

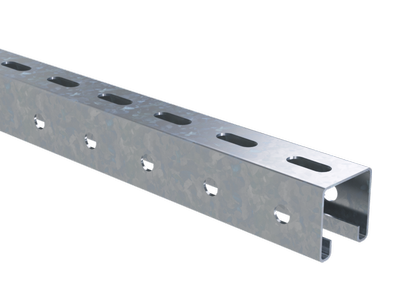

Профиль С-образный 41х41 мм, длина 600 мм, толщина 1,5 мм от DKC (ДКС) - это универсальный металлический элемент для сборки кабеленесущих систем, крепления оборудования и монтажа светильников. Артикул bpl4106 относится к серии B5 Combitech и предназначен для жестких условий эксплуатации в промышленной среде.

Назначение и область применения

Профиль С-образный 41х41 мм используется для создания несущих конструкций в электромонтажных системах. Его применяют для крепления к стенам или потолкам, установки консолей типа ВВН-60, ВВН-70, BBD-21, BBP-21/41, подвеса кабельных лотков и световых приборов на шпильках. Также профиль служит основой для осветительных трасс и других кабеленесущих решений в помещениях с высокими требованиями к надежности.

Технические характеристики

• Форма: С-образный профиль
• Размеры: 41×41 мм (сечение), длина 600 мм
• Толщина материала: 1,5 мм
• Материал: оцинкованная сталь с непрерывным холодным цинкованием
• Цвет: серый
• Ширина слота: 22 мм - позволяет фиксировать крепежные элементы с шагом до 22 мм
• Перфорация: выполнена с трех сторон - обеспечивает гибкую ориентацию креплений
• Зубья: наличие - улучшают захват при закручивании саморезов и предотвращают проскальзывание
• Возможность отламывания: да - можно отрезать нужную длину без специального инструмента
• Огнестойкость: соответствует требованиям - не поддерживает горение

Совместимость и монтаж

Профиль совместим со всеми типами крепежа, рассчитанного на слот шириной 22 мм: болты, хомуты, кронштейны B5 Combitech. Для монтажа используются анкерные болты, дюбели или крепления с резьбой M8–M10. Отломить лишнюю часть можно вручную - достаточно приложить усилие вдоль линии перфорации. Установка возможна как вертикально, так и горизонтально. Каждые 22 мм есть отверстия - позволяют точно регулировать положение креплений без сверления.

Безопасность и стандарты

Изделие соответствует требованиям к огнестойкости и не выделяет токсичных веществ при нагреве. Материал - оцинкованная сталь - устойчив к коррозии даже в условиях повышенной влажности. Непрерывное холодное цинкование гарантирует равномерное покрытие и долгий срок службы без дополнительной защиты.

Преимущества

• Удобство монтажа благодаря возможности отламывания - экономит время при настройке длины
• Высокая прочность при минимальном весе - подходит для нагрузок в промышленных зонах
• Трехсторонняя перфорация - позволяет крепить оборудование с любой стороны
• Наличие зубьев - исключает проворачивание крепежа при затяжке
• Совместимость с серией B5 Combitech - легко интегрируется в существующие системы

Ограничения применения

Не рекомендуется использовать профиль в условиях постоянного воздействия открытого пламени или температур выше +150 C. Не подходит для внешней установки без дополнительной защиты от атмосферных осадков - хотя оцинковка устойчива к влаге, длительное пребывание под дождём снижает срок службы. Не следует применять как несущий элемент для тяжелых механических конструкций без расчета нагрузки - максимальная допустимая нагрузка зависит от способа крепления и количества точек опоры.

Примеры использования

• Подвес светильников на шпильках в производственных цехах
• Крепление кабельных лотков в распределительных щитовых
• Монтаж консолей для управления оборудованием на станках
• Создание осветительных трасс в складских помещениях
• Фиксация датчиков и автоматических устройств на стенах

Практические советы

• При отламывании профиля используйте плоскогубцы - так будет легче контролировать процесс и избежать деформации края
• Учитывайте посадочный диаметр крепежа: для слота 22 мм подходят болты с головкой до 12 мм
• Для увеличения жесткости конструкции комбинируйте несколько профилей параллельно
• Проверьте соответствие длины профиля 600 мм вашему проекту - при необходимости отрежьте лишнее, но помните, что после отламывания край становится менее ровным
• Артикул bpl4106 - идеальная базовая единица для модульных систем DKC; сочетается с другими элементами серии B5 Combitech без адаптеров
