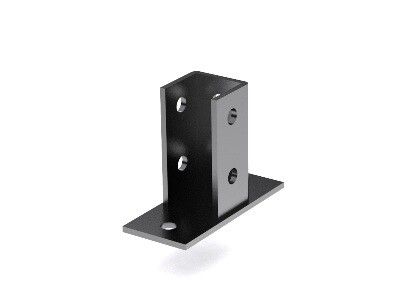

Крепление с площадкой 140х60мм для профиля BPM-41 , горячеоцинкованное | BSF4102HDZ DKC ДКС

Крепление с площадкой 140х60 мм для профиля BPM-41, горячеоцинкованное (артикул bsf4102hdz, бренд DKC) предназначено для надёжного крепления C-профилей в системах подвеса кабельных трасс и в качестве напольных опор. Изделие из оцинкованной стали обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Этот элемент используется для фиксации профилей серий BPL-41, BPM-41, BPV-41 и BPD-21. Подходит для создания подвесных кабельных трасс, монтажа оборудования на потолках, стенах или в виде напольных стоек. Часто применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре и зонах с повышенной влажностью.

Технические характеристики

• Размер площадки: 140 × 60 мм
• Тип профиля: C-профиль
• Материал: сталь с горячим цинкованием
• Защитное покрытие: гальванопокрытие методом горячего погружения
• Диаметр резьбы: M12 (для крепления к профилю)
• Отверстия в основании: 2 шт. под метизы М10 (для крепления к несущей поверхности)
• Цвет: светло-серый
• Комплектация: винты и крепёжные элементы в комплекте

Совместимость и монтаж

Крепление совместимо исключительно с профилями серии B5 Combitech (BPM-41, BPL-41, BPV-41, BPD-21). Для установки:

• Закрепите изделие к бетонному, металлическому или деревянному основанию через два отверстия М10 с помощью анкеров, болтов или саморезов.
• Вставьте соответствующий C-профиль в захваты крепления - он фиксируется механически без дополнительных деталей.
• Убедитесь, что нагрузка на профиль не превышает допустимую для системы B5 Combitech.

Безопасность и стандарты

Изделие соответствует требованиям к corrosion resistance для промышленного оборудования. Горячее цинкование обеспечивает соответствие ГОСТ 14918 и ISO 1461. Нет требований к электробезопасности - не является электроизоляционным элементом.

Преимущества

• Высокая устойчивость к коррозии благодаря глубокому слою цинка - срок службы до 20 лет в условиях влажности и химических воздействий.
• Жесткая платформа 140×60 мм снижает риск деформации при нагрузке.
• Предварительно комплектуется крепёжными элементами - не требуется докупать винты.
• Светло-серый цвет позволяет легко выявить повреждения покрытия при осмотре.

Ограничения применения

• Не предназначен для использования в контакте с открытым пламенем или температурой выше +80 C - возможна деградация цинкового слоя.
• Не подходит для крепления профилей других серий (например, DKS-Classic или ABB) - несовпадение геометрии захвата.
• Не рекомендуется применять в морской среде с постоянным воздействием солёного тумана - для таких условий нужна нержавеющая сталь.

Примеры использования

• Подвес кабельных каналов в цехах пищевой промышленности с частой мойкой оборудования.
• Фиксация распределительных щитов на стене через профили BPM-41.
• Напольные опоры для кабельных лотков в подземных переходах.
• Монтаж светильников и вентиляторов на потолочных конструкциях с использованием C-профилей.

Практические советы

• Перед монтажом проверьте, чтобы отверстия М10 точно совпадали с точками крепления на основе - используйте сверло с правильным диаметром (10–10,5 мм).
• При установке на бетон - применяйте анкерные болты класса прочности 8.8 и более.
• Если крепление будет нагружено динамически (вибрации станков), дополнительно закрепите соединение контргайками.
• Не перетягивайте винты M12 - это может вызвать деформацию профиля или повреждение резьбы в креплении.
• Для контроля целостности покрытия после монтажа осматривайте места резки или сверления - при необходимости обработайте их специальной краской на базе цинка.
