Крепление потолочное SSH горячеоцинкованное - BSF4101HDZ ДКС

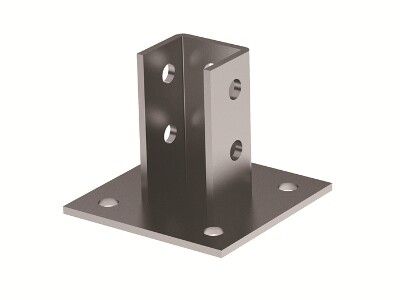

Кронштейн потолочный SSH для профиля PSL/PSM горячеоцинкованный - надежный элемент крепления, предназначенный для фиксации C-профилей к потолочным конструкциям. Бренд DKC (ДКС) предлагает этот продукт в серии B5 Combitech, артикул bsf4101hdz, как решение для устойчивого подвеса кабельных трасс и других нагрузок до 5 тонн.

Назначение и область применения

Кронштейн потолочный SSH для профиля PSL/PSM горячеоцинкованный используется для монтажа профилей BPL-41, BPM-41, BPV-41 и BPD-21. Он служит основанием для подвесных систем: кабельных трасс, трубопроводов, воздуховодов, оборудования на потолках. Также может применяться как напольная опора при необходимости вертикального расположения системы. Подходит для промышленных объектов, складов, производственных помещений с повышенной влажностью или агрессивной средой.

Технические характеристики

• Несущая способность: 5000 кг - обеспечивает безопасную работу при максимальных нагрузках
• Материал: сталь оцинкованная, толщиной 5 мм - прочная и жесткая конструкция
• Покрытие: горячее цинкование (гальванопокрытие методом погружения) - защищает от коррозии даже в условиях постоянной влажности
• Резьба: M12 - для крепления к профилю через соответствующие соединительные элементы
• Основание: четыре отверстия под метизы М10 - позволяют надежно закрепить кронштейн к бетонному, металлическому или другому типу потолка
• Цвет: светло-серый - характерен для горячеоцинкованной стали
• Климатическое исполнение: УХЛ(1,5) - рассчитан на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны
• Комплектация: с винтовыми аксессуарами - готов к установке без доп purchases

Совместимость и монтаж

Кронштейн совместим исключительно с C-профилем, указанным в рекомендациях: BPL-41, BPM-41, BPV-41, BPD-21. Для монтажа необходимо:

• Закрепить основание кронштейна к потолку с помощью анкеров или болтов М10
• Вставить профиль в гнездо кронштейна и зафиксировать с помощью болта M12
• Не использовать с другими типами профилей - несоответствие формы может привести к снижению несущей способности

Работа с кронштейном требует точного соблюдения шага сверления отверстий в потолке - отклонение более чем +-2 мм может нарушить равномерность распределения нагрузки.

Безопасность и стандарты

Кронштейн potolochyj SSH для профиля PSL/PSM горячеоцинкованный изготовлен в соответствии с требованиями к механической прочности и коррозионной стойкости для промышленного оборудования. Гальванопокрытие соответствует ГОСТ 9.306, обеспечивающему долговечность в агрессивных средах. Климатическое исполнение УХЛ(1,5) подтверждает соответствие условиям эксплуатации в соответствии с ГОСТ 15150.

Преимущества

• Высокая несущая способность - позволяет устанавливать тяжелые кабельные трассы и оборудование без дополнительных усиливающих элементов
• Горячее цинкование - значительно увеличивает срок службы по сравнению с электрооцинковкой, особенно в сырых и химически активных средах
• Жесткая конструкция из стали 5 мм - минимизирует прогиб и деформацию под нагрузкой
• Готовый комплект - не требуется докупать крепеж, что экономит время на монтаже

Ограничения применения

• Не предназначен для наружной эксплуатации - хотя покрытие устойчиво к влаге, прямое воздействие осадков и перепады температур вне помещений могут снизить срок службы
• Не совместим с профилями других серий или производителей - форма и размеры гнезда точно адаптированы под B5 Combitech
• Не следует использовать в местах с частыми ударными нагрузками - кронштейн рассчитан на статические нагрузки
• Требуется предварительный расчет нагрузки на потолочную плиту - масса 5 тонн должна быть распределена правильно, чтобы не вызвать разрушение основания

Примеры использования

• Подвес кабельных каналов в производственном цехе с высокой влажностью
• Фиксация воздуховодов в логистическом терминале
• Опора для трубопровода в пищевой промышленности
• Временная напольная опора для временной кабельной трассы на стройплощадке

Практические советы

• Перед монтажом проверьте, что отверстия в потолке точно совпадают с положением отверстий в основании кронштейна - используйте шаблон или контрольное сверление
• Для максимальной защиты от коррозии в особо агрессивных средах (например, химпроизводство) дополнительно обработайте места контакта болтов антикоррозийной смазкой
• Не затягивайте болты M12 слишком сильно - это может деформировать стенки профиля; момент затяжки не должен превышать 35 Нм
• При использовании в качестве напольной опоры убедитесь, что нижняя поверхность кронштейна плотно прилегает к полу - используйте стальные прокладки при наличии неровностей
• Артикул bsf4101hdz - единственный вариант в серии B5 Combitech с таким сочетанием характеристик; другие модели имеют меньшую несущую способность или иное исполнение
