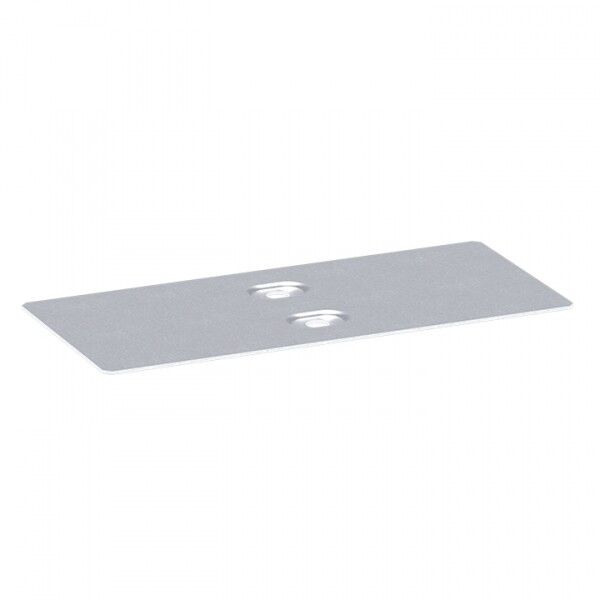

Накладка соединительная на основание 200мм EKF no20010

Накладка на основание соединительная 200 мм от EKF - элемент системы EKF-Line, предназначен для надёжного соединения участков кабельных лотков шириной 200 мм. Изделие выполнено из оцинкованной стали и обеспечивает прочную, долговечную стыковку с помощью винтового соединения.

Назначение и область применения

Накладка на основание соединительная 200 мм используется для соединения двух секций кабельного лотка в одну непрерывную трассу. Применяется в системах EKF-Line для прокладки силовых и слаботочных кабелей в помещениях и на объектах с высокой механической нагрузкой - например, на заводах, в распределительных пунктах, телекоммуникационных шкафах и производственных зонах.

Технические характеристики

• Тип изделия: Накладка соединительная
• Ширина лотка: 200 мм - совместима только с лотками этой же ширины
• Тип соединения: Винтовой разъём - позволяет фиксировать детали болтами, обеспечивая жесткую и демонтируемую связь
• Материал: Сталь
• Покрытие: Оцинковано по методу Сендзимира - устойчиво к коррозии, сохраняет целостность даже при повреждении поверхности
• Толщина материала: 0,8 мм - достаточна для выдерживания стандартных нагрузок при монтаже и эксплуатации
• Форма исполнения: Уголковый соединитель - профиль соответствует форме основания лотка, обеспечивает плотное прилегание
• Цвет: Серый - соответствует цветовой гамме всей серии EKF-Line
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Накладка на основание соединительная 200 мм совместима исключительно с кабельными лотками серии EKF-Line шириной 200 мм. Для установки требуется предварительно выровнять торцы лотков, совместить отверстия и закрутить болты через предусмотренные отверстия в накладке. Монтаж выполняется с использованием стандартных крестообразных (PH) или плоских отверток. Соединение не требует сварки или специальных инструментов - достаточно комплекта болтов, которые обычно идут в комплекте с лотком.

Безопасность и стандарты

Изделие изготовлено из стали с оцинкованным покрытием по методу Сендзимира - что соответствует требованиям к защите от коррозии в условиях повышенной влажности. Гарантия 36 месяцев подтверждает соответствие нормам надёжности для промышленного оборудования. Не содержит токсичных материалов, безопасно для работы вблизи людей и оборудования.

Преимущества

• Высокая механическая прочность благодаря толщине 0,8 мм и качественному цинкованию
• Легкий и быстрый монтаж - не требует сварки, подходит для модульной сборки
• Устойчивость к коррозии - особенно важна в средах с влагой, химическими парами или частой уборкой
• Совместимость с другими элементами серии EKF-Line - гарантирует единый стиль и функциональность всей трассы
• Подходит для замены поврежденных участков - можно легко демонтировать и заменить без вскрытия всего лотка

Ограничения применения

• Не применяется для лотков других серий или производителей - несовместима с аналогами
• Не рекомендуется для внешней установки без защиты от прямого воздействия осадков - хотя цинк устойчив, длительное намокание снижает срок службы
• Не подходит для лотков меньшей ширины - при попытке использовать с 150-мм лотками возникнет щель и потеря герметичности
• Не является элементом крепления к стене - служит только для соединения между собой двух лотков

Примеры использования

• Соединение двух участков лотка в длинную трассу на производстве
• Переход между вертикальным и горизонтальным направлением в шкафу управления
• Замена повреждённого участка лотка без замены всей трассы
• Обустройство кабельных путей в серверных комнатах и распределительных щитах

Практические советы

• Проверьте перед монтажом, чтобы торцы лотков были ровными - неровности вызывают перекос и плохой контакт
• Используйте болты того же класса прочности, что и в комплекте лотка - не заменяйте саморезами или более тонкими крепежами
• При необходимости - после монтажа проверьте затяжку болтов спустя неделю: первые нагрузки могут немного ослабить соединение
• Для помещений с высокой влажностью или агрессивной средой дополнительно смажьте места соединения антикоррозийной смазкой
• Эта накладка - часть системы EKF-Line; для полной совместимости используйте все элементы из одной серии
