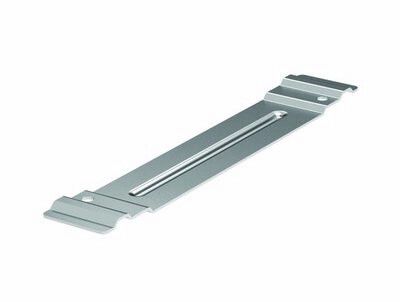

Держатель кабеля TRC S5 Combitech 300 мм DKC 37565

Держатель кабеля TRC для лотка основного 300 мм от DKC - надёжный элемент системы S5 Combitech, предназначенный для фиксации кабелей на вертикальных участках трассы и предотвращения их провисания на крышку лотка. Артикул 37565 соответствует ширине лотка 300 мм и выполнен из оцинкованной стали по технологии Сендзимира.

Назначение и область применения

Держатель кабеля TRC для лотка основного 300 мм используется исключительно на вертикальных участках кабельных трасс, где нагрузка от веса кабелей может вызывать прогиб крышки лотка. Он удерживает кабели в заданном положении, снижает механическую нагрузку на корпус лотка и обеспечивает равномерное распределение веса. Применяется в составе системы S5 Combitech - например, на объектах с высокой плотностью кабельных трасс: серверных помещениях, АЭС, транспортных терминалах, промышленных цехах.

Технические характеристики

• Тип изделия: держатель кабеля
• Ширина совместимого лотка: 300 мм
• Материал: сталь оцинкованная
• Толщина материала: 1,5 мм
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допустимо использование в закрытых помещениях с умеренным климатом и повышенной влажностью
• Рекомендованный шаг установки: не более 1 метра

Совместимость и монтаж

Держатель TRC предназначен исключительно для лотков серии S5 Combitech с шириной 300 мм. Крепится непосредственно к боковым стенкам лотка без необходимости использования болтов, хомутов или других крепёжных элементов. Монтаж выполняется путём защёлкивания - держатель легко фиксируется в заранее подготовленных вырезах профиля лотка. Для правильной работы важно соблюдать рекомендованный шаг установки - не более 1 м между соседними держателями. Не совместим с другими сериями лотков, даже аналогичной ширины.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних кабельных систем. Оцинковка по методу Сендзимира обеспечивает долговечную защиту от коррозии, что особенно важно в условиях повышенной влажности. Материал не содержит свинца и других запрещённых веществ. Соответствует нормам ГОСТ Р 50571 и IEC 61537 для кабельных систем в промышленных зонах.

Преимущества

• Не требует дополнительных крепёжных деталей - монтируется одним движением
• Высокая прочность благодаря толщине металла 1,5 мм и качественной оцинковке
• Устойчивость к коррозии - покрытие Сендзимира сохраняет целостность даже при длительной эксплуатации
• Серый цвет не контрастирует с лотком, обеспечивая эстетичный вид трассы
• Подтверждённая совместимость с системой S5 Combitech - гарантия точности сборки

Ограничения применения

• Не предназначен для горизонтальных участков трассы - не выполняет функцию удерживающего элемента там
• Не работает с лотками других серий, даже если их ширина совпадает с 300 мм
• Не рассчитан на внешнюю установку - климатическое исполнение УХЛ2 не предусматривает воздействие осадков или прямого солнечного света
• Не следует использовать для кабелей массой выше 8–10 кг/м - возможен риск деформации

Примеры использования

• Фиксация силовых кабелей на вертикальных шахтах в жилых комплексах
• Удержание кабелей управления на этажах промышленных заводов
• Обустройство трасс в компьютерных центрах с многослойными кабельными пучками
• Монтаж в подземных переходах с высокой влажностью воздуха

Практические советы

• Перед монтажом проверьте, чтобы лоток был именно из серии S5 Combitech - отличить можно по форме перфорации и типу профиля
• На длинных вертикальных участках используйте держатели через каждые 80–90 см - это повысит надёжность при большом количестве кабелей
• Не затягивайте кабели слишком сильно - они должны свободно входить в держатель, не деформируясь
• При замене повреждённого держателя - всегда заменяйте его оригиналом AR 37566 от DKC; аналоги могут иметь неверные геометрические параметры
• Храните держатели в сухом месте до монтажа - хотя покрытие устойчиво, избыток влаги перед установкой может спровоцировать образование белого налёта на поверхности
