Держатель кабеля TRC 100 | 37562 DKC ДКС

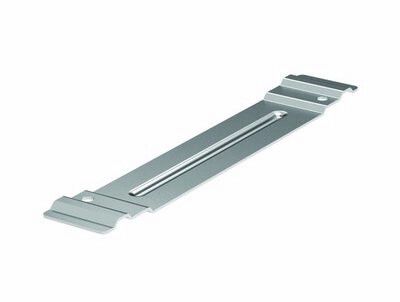

Держатель кабеля TRC для лотка основного 100 мм от DKC (ДКС), артикул 37562, предназначен для фиксации кабелей на вертикальных участках кабельной трассы в системе S5 Combitech, предотвращая провисание и контакт с крышкой лотка.

Назначение и область применения

Держатель кабеля TRC для лотка основного 100 мм используется исключительно в комплекте с кабельными лотками системы S5 Combitech. Он устанавливается на вертикальных секциях трассы, чтобы кабели не оказывали давление на крышку лотка, что снижает риск её деформации и повышает надёжность всей системы. Применяется в помещениях с умеренным климатом - например, в офисах, производственных цехах, телекоммуникационных шкафах и распределительных пунктах.

Технические характеристики

• Тип изделия: держатель кабеля
• Материал: сталь оцинкованная
• Толщина материала: 1,5 мм
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира
• Цвет: серый
• Климатическое исполнение: УХЛ2 (для работы при температуре от −40 C до +40 C, в условиях повышенной влажности)
• Ширина совмещаемого лотка: 100 мм
• Рекомендуемый шаг установки: не более 1 метра

Совместимость и монтаж

Держатель кабеля TRC для лотка основного 100 мм совместим только с лотками серии S5 Combitech. Крепится непосредственно к боковым стенкам лотка без необходимости использовать болты, хомуты или другие крепёжные элементы. Монтировать можно как на готовую трассу - достаточно зацепить держатель за край лотка и плотно прижать до щелчка. Для обеспечения равномерной нагрузки рекомендуется устанавливать держатели через каждые 80–100 см.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для внутренних кабельных систем. Горячее цинкование по методу Сендзимира гарантирует долговечную защиту от ржавчины даже при постоянном воздействии влаги. Нет открытых острых кромок - минимизирован риск повреждения изоляции кабелей.

Преимущества

• Не требует дополнительных крепёжных деталей - монтаж быстрый и не нуждается в инструменте
• Высокая жесткость благодаря толщине металла 1,5 мм и технологии оцинковки
• Поддерживает целостность крышки лотка, особенно при большом количестве кабелей
• Совместим с другими элементами системы S5 Combitech - легко масштабируется

Ограничения применения

• Не горизонтальных участков - предназначена только для вертикальных трасс
• Не совместим с лотками других производителей или серий, кроме S5 Combitech
• Не рассчитана на внешнюю установку - климатическое исполнение УХЛ2 допускает только закрытые помещения
• Не следует применять там, где возможны ударные нагрузки или частые вибрации - требуется дополнительный крепёж

Примеры использования

• Фиксация силовых кабелей в шахте лифтового оборудования
• Закрепление кабелей связи между этажами здания
• Обустройство кабельных трасс в серверных комнатах с высокой плотностью прокладки
• Прокладка кабелей управления на автоматических линиях с вертикальным переходом

Практические советы

• Перед монтажом проверьте, что ширина лотка точно составляет 100 мм - отклонение даже на 2–3 мм может помешать фиксации
• На длинных вертикальных участках используйте держатели чаще - интервал 80 см вместо 1 м повысит устойчивость кабелей
• Не перегружайте один держатель - он рассчитан на равномерное распределение веса, а не на точечную нагрузку
• При замене старых креплений - выбирайте именно этот артикул 37562, так как аналоги могут иметь другую форму крепления
• Проверяйте наличие слоя цинка перед установкой - при повреждении покрытия во время монтажа заделайте место антикоррозийным составом
