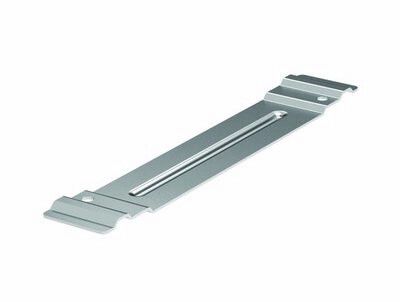

Держатель кабеля TRC S5 Combitech основание 150 мм DKC 37563

Держатель кабеля TRC основание 150 мм - компонент системы S5 Combitech от DKC, предназначенный для фиксации кабелей на вертикальных участках лотков шириной 150 мм. Изготовлен из оцинкованной стали, обеспечивает надежную поддержку проводов и предотвращает деформацию крышки лотка.

Назначение и область применения

Держатель кабеля TRC основание 150 мм используется исключительно в системе листовых лотков S5 Combitech от DKC. Он устанавливается на вертикальных секциях кабельной трассы, чтобы предотвратить прогиб крышки лотка под весом кабелей. Применяется там, где требуется жесткая фиксация силового или слаботочного кабеля без дополнительных креплений.

Технические характеристики

• Тип изделия: держатель кабеля
• Материал: сталь оцинкованная
• Защитное покрытие: оцинковка горячим способом по методу Сендзимира
• Толщина металла: 1,5 мм
• Цвет: серый
• Климатическое исполнение: УХЛ2 - допускает работу при температуре от −40 C до +40 C и повышенной влажности
• Ширина совместимого лотка: 150 мм
• Рекомендуемый шаг установки: не более 1 метра

Совместимость и монтаж

Держатель кабеля TRC основание 150 мм предназначен исключительно для лотков серии S5 Combitech от DKC. Совместим только с лотками той же ширины - 150 мм. Монтаж осуществляется путём зацепления за боковые стенки лотка без болтов, свёрления или других крепёжных элементов. Установка выполняется на этапе сборки вертикальной части трассы перед прокладкой кабелей.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и коррозийной стойкости для внутренних кабельных трасс в помещениях с умеренным климатом. Гарантирована долговечность благодаря двухслойному цинковому покрытию по методу Сендзимира - одному из самых стойких в промышленном применении.

Преимущества

• Не требует дополнительных крепежей - монтируется одним движением
• Высокая жёсткость за счёт толщины металла 1,5 мм
• Устойчивость к коррозии благодаря качественной оцинковке
• Поддерживает равномерное распределение нагрузки от кабелей
• Совместим с автоматизированной сборкой лотков S5 Combitech

Ограничения применения

• Не для горизонтальных участков трассы - не рассчитан на восприятие продольных усилий
• Несовместим с другими сериями лотков (например, S3, S8 или сторонними брендами)
• Не рекомендуется использовать вне помещений без защиты от осадков - хотя материал устойчив к коррозии, система S5 Combitech не имеет IP-защиты
• Запрещено использование с лотками шириной менее или более 150 мм - возможна потеря удерживающей функции

Примеры использования

• Фиксация силовых кабелей в шахтах зданий
• Обустройство кабельных трасс в производственных цехах с высокими потолками
• Прокладка кабелей управления между этажами в офисных комплексах
• Аксессуар для модульных систем автоматизации на заводах с использованием лотков S5 Combitech

Практические советы

• Перед заказом проверьте точный тип лотка - он должен быть именно из серии S5 Combitech, а не аналогичным по внешнему виду
• На каждом вертикальном участке устанавливайте держатели через каждые 80–100 см - даже если кабели легкие, это снижает риск деформации
• Не используйте этот держатель как опору для труб, воздуховодов или оборудования - он рассчитан только на кабельную нагрузку
• При замене поврежденных элементов берите оригинальный артикул 37563 от DKC - совместимость гарантируется только с родными деталями системы
