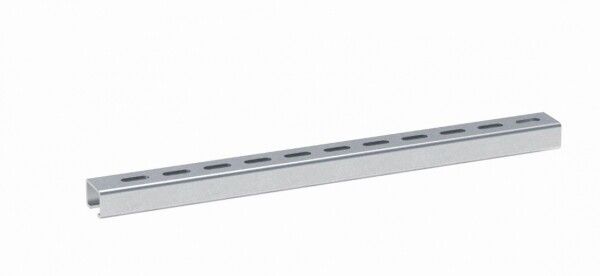

Профиль С-образный L3000 1.5мм EKF cp3000

Профиль С-образный 3000 мм 1.5 мм от EKF - это надёжный монтажный элемент для фиксации кабельных лотков, вентиляционных коробов и других коммуникаций в промышленных и общественных зданиях. Артикул cp3000 обеспечивает долговечную работу благодаря защищённому цинком покрытию и точной геометрии.

Назначение и область применения

Профиль С-образный 3000 мм 1.5 мм предназначен для крепления лёгких инженерных систем в горизонтальной плоскости. Подходит для установки металлических кабельных лотков, воздуховодов, трубопроводов и других элементов, не создающих значительных динамических нагрузок. Применяется в промышленности, больницах, школах, офисах и жилых комплексах. Часто используется в многоярусных системах прокладки коммуникаций, где требуется компактное и устойчивое крепление.

Технические характеристики

• Длина: 3000 мм
• Толщина стенки: 1.5 мм
• Материал: сталь с горячим цинкованием - защищает от коррозии даже в условиях повышенной влажности
• Форма: С-профиль - U-образная форма с закрытыми бортами, обеспечивающая жёсткость и возможность крепления с двух сторон
• Ширина слота: 11 мм - позволяет использовать стандартные болты и крепёж M8
• Перфорация: задняя поверхность перфорирована - упрощает крепление к стенам, потолкам и несущим конструкциям через саморезы или анкеры
• Цвет: серый - соответствует цветовой гамме большинства промышленных систем
• Гарантия: 3 года

Совместимость и монтаж

Профиль С-образный 3000 мм 1.5 мм совместим с крепёжными элементами М8, которые легко проходят через перфорацию и слот шириной 11 мм. Для монтажа к бетонным или кирпичным поверхностям рекомендуются пластиковые или металлические анкеры. Крепление к металлоконструкциям выполняется с помощью болтов и гаек. Профиль можно резать на месте при необходимости - стальная основа хорошо поддаётся резке ножницами по металлу. Установка осуществляется с шагом до 1,5 м между точками крепления для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие изготовлено из стали, соответствующей требованиям ГОСТ 19904–90 и ГОСТ 14918–80. Горячее цинкование обеспечивает соответствие нормам по коррозионной стойкости для помещений с высокой влажностью. Нет требований к электрической изоляции - профиль проводящий, поэтому при использовании рядом с токоведущими частями необходимо соблюдать правила электроустановок.

Преимущества

• Высокая прочность при минимальном весе - идеально для длинных участков прокладки
• Защита от ржавчины за счёт горячего цинкования - увеличивает срок службы в агрессивных средах
• Универсальный слот 11 мм - совместим с большинством стандартных крепёжных решений
• Перфорация на задней стенке - ускоряет монтаж и исключает необходимость сверления
• Совместим с продуктами серии EKF-Line - позволяет создавать унифицированные системы крепления

Ограничения применения

Не предназначается для восприятия ударных, вибрационных или динамических нагрузок. Не следует использовать для крепления тяжёлого оборудования, массивных каналов или труб с давлением выше 0,1 МПа. Не рекомендуется для открытых площадок без защиты от осадков - хотя цинк защищает от коррозии, длительное воздействие воды снижает срок службы. Также не подходит для монтажа в местах с температурой выше +80 C.

Примеры использования

• Крепление кабельных лотков в серверных помещениях
• Фиксация вентиляционных коробов в больницах и лабораториях
• Поддержка светотехники и шинопроводов в торговых центрах
• Многоярусная система прокладки коммуникаций в учебных корпусах
• Обустройство кабельных трасс в промышленных цехах с высокой влажностью

Практические советы

• При монтаже на бетон используйте анкеры длиной не менее 40 мм - этого достаточно для надёжного удержания профиля
• Расстояние между точками крепления не превышайте 1,5 м, особенно при наличии нескольких лотков
• Проверьте посадочный диаметр крепёжа - он должен точно подходить под слот 11 мм
• При резке профиля удалите острые кромки - они могут повредить изоляцию кабелей
• Артикул cp3000 от EKF удобно сочетать с другими элементами серии EKF-Line - это упрощает заказ и сборку системы
