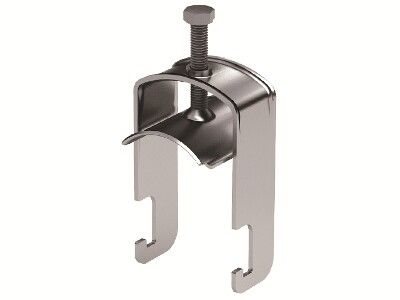

Держатель кабельный B5 Combitech 26-32 мм для С-профиля DKC (ДКС) BHP2632

Держатель кабельный DKC (ДКС) BHP2632 из серии B5 Combitech предназначен для надёжного крепления одиночных кабелей диаметром 26–32 мм к С-образным профилям. Прочная стальная конструкция с цинковым покрытием обеспечивает долговечность в промышленных условиях.

Назначение и область применения

Держатель кабельный DKC BHP2632 используется для фиксации силовых и управляющих кабелей на С-профилях стандартных серий BPL, BPV, BPM, BPD и консолях BBP, BBD. Подходит для установки в распределительных щитах, на станках, конвейерах, в системах автоматизации и других местах, где требуется организованная прокладка кабелей вдоль металлических направляющих.

Технические характеристики

• Диаметр зажима: 26–32 мм - подходит для кабелей среднего сечения, например, многожильных проводов типа NYM или VVG
• Способ монтажа: крепление к С-профилю - захватывает бока профиля без дополнительных крепёжных элементов
• Материал: сталь толщиной 1,5 мм - обеспечивает жёсткую фиксацию и устойчивость к механическим нагрузкам
• Покрытие: непрерывное холодное цинкование - защищает от коррозии, особенно в помещениях с повышенной влажностью
• Максимальное количество кабелей: один - не предназначена для группового крепления нескольких проводов
• Состав: без галогенов - безопасна при возможном возгорании, соответствует требованиям экологической безопасности
• Цвет: светло-серый - сочетается с большинством металлических конструкций и профилей DKC

Совместимость и монтаж

Держатель DKC BHP2632 совместим со следующими типами С-профилей: BPL-21, BPL-41, BPV-21, BPV-41, BPM-21, BPM-41, BPD-21, BPD-41, а также с консолями BBP-21, BBP-41, BBD-21. Устанавливается путём вставки в боковые выступы профиля - никаких болтов или саморезов не требует. Для защиты оболочки кабеля от перегиба и abrasion рекомендуется использовать прокладную силиконовую вкладку BHR8010 (продается отдельно).

Безопасность и стандарты

Материал держателя соответствует требованиям RoHS - содержит исключительно безопасные компоненты без галогенов. Непрерывное цинкование обеспечивает антикоррозийную защиту, что снижает риск аварий из-за разрушения крепления. Серия B5 Combitech разработана в соответствии с европейскими нормами для промышленной автоматизации.

Преимущества

• Не требует сверления или дополнительных крепёжных деталей - монтаж занимает несколько секунд
• Высокая прочность благодаря толщине стали 1,5 мм - выдерживает значительные усилия на вырывание
• Устойчивость к коррозии - идеально для помещений с высокой влажностью или частой мойкой оборудования
• Экологичность состава - безопасна при пожаре и при утилизации
• Совместимость с широким спектром профилей DKC - универсальное решение для стандартизированных систем

Ограничения применения

• Подходит только для одного кабеля - нельзя использовать для группы проводов
• Не применяется для профилей другого типа (например, U-образных или круглых труб)
• Работает только с профилями, имеющими стандартные боковые выступы - проверьте соответствие размеров перед покупкой
• Не рассчитан на внешнюю эксплуатацию - не имеет IP-защиты и не предназначен для открытых площадок

Примеры использования

• Фиксация кабелей управления на станках ЧПУ с рамными конструкциями из С-профиля
• Прокладка сигнальных проводов внутри сборочных линий с использованием консолей BBP-41
• Упорядочивание кабелей питания в шкафах автоматики с профилем BPL-21
• Крепление кабелей к вертикальным стойкам в распределительных пунктах

Практические советы

• Перед установкой убедитесь, что диаметр кабеля попадает в интервал 26–32 мм - меньшие или большие провода будут плохо фиксироваться
• Если кабель имеет мягкую оболочку (например, PVC), обязательно используйте силиконовую прокладку BHR8010 - это продлит срок службы изоляции
• Проверьте, чтобы профиль имел правильную форму боковых выступов - некоторые аналоги от других производителей могут иметь отличные геометрические параметры
• Не затягивайте держатель слишком сильно - он работает на принципе захвата, а не на зажиме; переусилие может деформировать профиль
• Держатель DKC BHP2632 можно комбинировать с другими элементами серии B5 Combitech - это создаёт единый, эстетично оформленный кабельный маршрут
