Держатель кабельный для крепления к лотку/профилю д. 32-38 | BHL3238 DKC ДКС

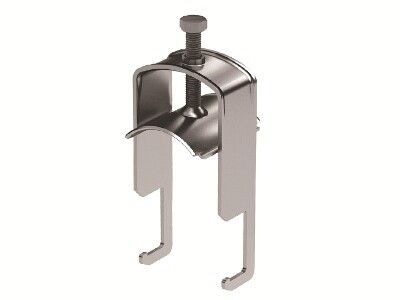

Держатель кабельный зажимной U-образный для крепления к лотку/профилю диаметром 32–38 мм DKC - надёжное решение для фиксации одиночного силового или управляющего кабеля на С-профиле или лестничном лотке. Артикул bhl3238 из серии B5 Combitech обеспечивает прочное и долговечное крепление без повреждений изоляции при правильной установке.

Назначение и область применения

Держатель предназначен для фиксации одного кабеля с внешним диаметром 32–38 мм на металлических направляющих - например, на С-профиле или лестничном лотке. Подходит для прокладки кабелей в распределительных щитах, на производственных участках, в системах автоматизации и на объектах с высокой механической нагрузкой. Может использоваться в помещениях и на открытых площадках при соблюдении условий эксплуатации.

Технические характеристики

• Диапазон зажима: 32–38 мм - подходит для кабелей с таким наружным диаметром, включая типовые силовые и контрольные жилы;
• Материал: сталь с толщиной 1,5 мм - обеспечивает жёсткую основу и устойчивость к деформациям;
• Покрытие: непрерывное холодное цинкование - защищает от коррозии, сохраняет целостность в условиях повышенной влажности;
• Цвет: светло-серый - соответствует цвету большинства металлических лотков и профилей;
• Максимальное количество кабелей: один - не предназначена для группового крепления;
• Содержание галогенов: отсутствует - безопасна при возможном возгорании, соответствует требованиям пожарной безопасности;
• Способ монтажа: крепление к С-профилю - требует наличия профиля с подходящими габаритами для зацепа.

Совместимость и монтаж

Держатель DKC bhl3238 рассчитан исключительно на крепление к С-образному профилю. Установка осуществляется путём вставки кронштейнов в бока профиля до плотного защёлкивания. Для защиты изоляции кабеля рекомендуется использовать прокладную силиконовую вставку BHR8010 - она снижает риск перетирания и механических повреждений. Не применяйте с круглыми трубами, уголками или пластиковыми лотками - конструкция не обеспечит надёжного удержания.

Безопасность и стандарты

Изделие изготовлено без содержания галогенов, что делает его безопасным при воздействии высоких температур. Материал и покрытие соответствуют требованиям к электроустановкам в промышленных средах. Нет сертификатов по EN или IEC - продукт ориентирован на внутренний рынок и соответствие ГОСТ Р 50571.14.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм - выдерживает значительные нагрузки;
• Устойчивость к коррозии - цинковое покрытие продлевает срок службы даже во влажных помещениях;
• Простота монтажа - не требует сверления или дополнительных крепёжных элементов;
• Совместимость с силиконовыми прокладками - позволяет избежать повреждения кабельной изоляции;
• Эргономичная форма - U-образный дизайн равномерно распределяет давление на кабель.

Ограничения применения

• Не подходит для крепления более чем одного кабеля - перегрузка вызывает провисание и риск повреждения;
• Требует точного соответствия диаметру кабеля: меньше 32 мм - слабое удержание; больше 38 мм - невозможна установка;
• Не используется с пластиковыми, деревянными или гофрированными поверхностями - не имеет адаптеров для них;
• Не рекомендуется для мобильных или вибрационных систем без дополнительной фиксации.

Примеры использования

• Фиксация силового кабеля 3x95+50 мм2 на С-профиле внутри распределительного шкафа;
• Крепление кабеля управления к лестничному лотку на заводе с высокой запылённостью;
• Установка на технологических линиях, где требуется быстрая замена кабелей без демонтажа всей системы.

Практические советы

• Перед установкой проверьте реальный диаметр кабеля - он может отличаться от заявленного из-за оболочки или экрана;
• Обязательно используйте силиконовую прокладку BHR8010, особенно при работе с чувствительными кабелями (например, с оптоволокном или экранированными сигналами);
• При монтаже на длинных участках лотка располагайте держатели через каждые 60–80 см - так предотвращается прогиб кабеля;
• Не затягивайте слишком сильно - достаточно плотного защёлкивания, чтобы избежать сплющивания изоляции;
• Артикул bhl3238 - единственный в серии B5 Combitech с этим диапазоном зажима; другие модели имеют меньший или больший диаметр.
