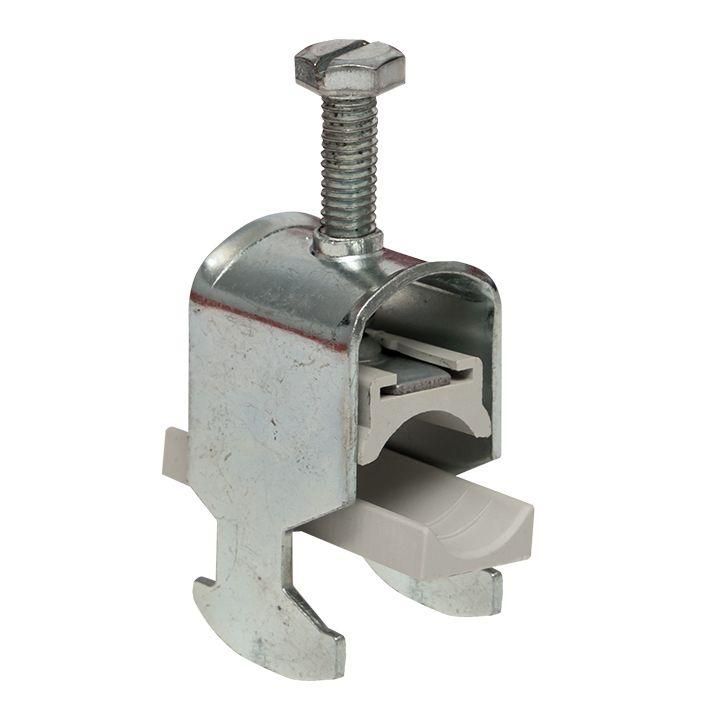

Зажим кабельный для С-профиля диаметр кабеля 38-42 мм EKF | zkcp-38-42

Зажим кабельный для С-профиля диаметр кабеля 38–42 мм от EKF (артикул zkcp-38-42) предназначен для надёжного крепления одиночных силовых или управляющих кабелей к С-профилю в кабеленесущих системах. Продукт сочетает прочную стальную основу с мягким пластиковым держателем, предотвращающим повреждение изоляции.

Назначение и область применения

Зажим кабельный для С-профиля диаметр кабеля 38–42 мм используется для фиксации кабелей на направляющих профилях типа С в электротехнических шкафах, коробах и кабельных трассах. Подходит как для горизонтальной, так и для вертикальной прокладки. Также эффективен для ввода кабелей в электрошкафы, где требуется жёсткая фиксация без перегибов и деформаций изоляции.

Технические характеристики

• Диапазон зажима: 38–42 мм - подходит для кабелей с внешним диаметром в этом интервале
• Материал корпуса: сталь с горячим цинкованием - обеспечивает коррозионную стойкость
• Пластиковый держатель: безгалогенный материал - безопасен при возгорании, не выделяет токсичных газов
• Фиксация: винтовые элементы в комплекте - позволяют плотно закрепить зажим на С-профиле
• Максимальное количество кабелей: 1 - рассчитан на один проводник
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Зажим совместим со всеми типами С-профилей, используемых в кабеленесущих системах. Установка выполняется вручную: зажим вставляется в С-профиль, затем затягиваются винты - никакого специального инструмента не требуется. Пластиковая вставка внутри зажима защищает кабель от механического воздействия при затяжке. Диаметр посадочного места соответствует стандартному шагу С-профиля - 15 мм.

Безопасность и стандарты

Материалы зажима соответствуют требованиям безопасности по отсутствию галогенов (по нормам IEC 60754-1). Горячее цинкование обеспечивает долговечность в условиях повышенной влажности и агрессивной среды. Соответствие стандартам EN 61537 и ГОСТ Р 50571.15 для кабеленесущих систем подтверждено сертификатами EKF.

Преимущества

• Уникальная комбинация металлической прочности и мягкой защиты кабеля
• Не требует инструментов для монтажа - экономит время при сборке
• Цинкование защищает от ржавчины даже в сырых помещениях
• Пластиковый держатель снижает риск повреждения изоляции при вибрации и температурных колебаниях
• Работает в широком диапазоне температур - от –40C до +70C

Ограничения применения

Зажим не предназначен для многожильных кабелей с диаметром менее 38 мм или более 42 мм - возможна недостаточная фиксация или пережим. Не рекомендуется использовать в местах с постоянными ударными нагрузками или в условиях частого демонтажа - винтовые крепления могут ослабнуть. Не подходит для кабелей с жёсткой бронированной оболочкой - форма зажима не адаптирована под угловую форму таких проводников.

Примеры использования

• Фиксация силового кабеля ВВГнг-LS 3×95 мм2 в распределительном щите
• Удерживание кабеля управления на С-профиле в автоматизированных линиях
• Ввод кабеля в шкаф управления станком с защитой от провисания
• Прокладка кабелей в кабельных каналах на заводах с высокой влажностью

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - он должен попадать в диапазон 38–42 мм; если кабель чуть меньше - выберите меньший зажим, чтобы избежать люфта
• При использовании в шкафах с вентиляцией убедитесь, что зажим не перекрывает воздушные потоки
• Не затягивайте винты слишком сильно - достаточно усилия, чтобы зажим плотно сел на профиль, а пластик не деформировался
• Для длинных трасс рекомендуется устанавливать зажимы через каждые 60–80 см - это предотвратит прогиб кабеля
• Артикул zkcp-38-42 можно комбинировать с другими зажимами EKF-Line для кабелей другого диаметра - система совместима по форме и креплению
