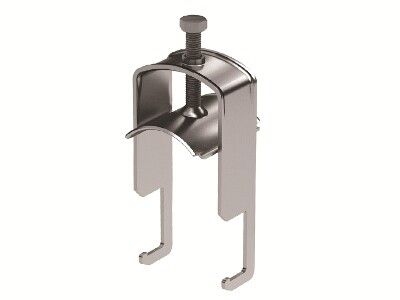

Держатель кабельный B5 Combitech 8-14 мм для лотка/профиля DKC (ДКС) BHL0814

Держатель кабельный зажимной U-образный серии DKC (арт. bhl0814) предназначен для надёжного фиксирования одиночных кабелей диаметром 8–14 мм на С-профилях и лестничных лотках. Материал с цинковым покрытием обеспечивает долговечность в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Держатель кабельный зажимной U-образный серии DKC используется для крепления силовых и управляющих кабелей к металлическим элементам: лестничным лоткам, С-образным профилям, направляющим рамам. Применяется в системах распределения электроэнергии на промышленных объектах, в цехах, на транспорте, в энергоустановках. Подходит для внутренней и защищённой внешней прокладки.

Технические характеристики

• Диапазон зажима: 8–14 мм - подходит для кабелей с наружным диаметром в этом интервале;
• Материал: сталь с непрерывным холодным цинкованием - устойчив к коррозии, не требует дополнительной защиты;
• Толщина материала: 1,5 мм - достаточна для жёсткости и выдерживания механических нагрузок;
• Максимальное количество кабелей: 1 - каждый держатель рассчитан на один кабель;
• Цвет: светло-серый - соответствует цвету большинства металлических лотков и профилей;
• Содержание галогенов: отсутствует - безопасен при возможном возгорании, соответствует требованиям пожарной безопасности;
• Способ монтажа: крепление через С-профиль - не требует сверления, фиксируется зацепом.

Совместимость и монтаж

Держатель DKC (bhl0814) совместим со всеми типами С-образных профилей стандартной формы. Устанавливается путём вставки кронштейна в боковые полки профиля до щелчка - фиксация происходит за счёт упругой деформации металла. Для защиты изоляции кабеля рекомендуется использовать силиконовую прокладку BHR8010, которая снижает риск перетирания и механических повреждений. Крепление не требует инструментов - достаточно рук.

Преимущества

• Удобная установка без сверления и крепёжных деталей - экономит время при монтаже;
• Высокая прочность стали с цинкованием - срок службы более 15 лет даже во влажных помещениях;
• Отсутствие галогенов - безопасен для людей и оборудования при аварийных ситуациях;
• Совместимость с прокладкой BHR8010 - позволяет сохранить целостность изоляции кабеля;
• Стандартизированная форма - легко заменяем и сочетаем с другими элементами системы DKC.

Ограничения применения

• Не предназначена для крепления нескольких кабелей одним держателем - перегрузка вызывает провисание и повреждение изоляции;
• Не подходит для кабелей менее 8 мм - слабое зажимное усилие не обеспечит удерживающую способность;
• Не применяется для крепления к трубам, стенам или деревянным поверхностям - требуется именно С-профиль или лоток с подходящими боковыми полками;
• Не рекомендуется для высоких температур выше +80 C - материал теряет упругость, что снижает надёжность фиксации.

Примеры использования

• Фиксация кабелей управления на лестничных лотках в производственных цехах;
• Закрепление сигнальных кабелей на С-профилях автоматизированных линий;
• Укладка кабелей питания в распределительных пунктах с металлическими коробами;
• Прокладка кабелей в подземных тоннелях и на объектах с высокой влажностью - благодаря цинковому покрытию.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен точно попадать в диапазон 8–14 мм; если кабель слишком тонкий, используйте специальные переходники или другой тип держателя;
• При использовании силиконовой прокладки BHR8010 убедитесь, что она плотно прилегает к поверхности кабеля - это исключает её смещение при вибрациях;
• Не затягивайте держатель слишком сильно - он сам фиксируется за счёт упругости, лишнее давление может повредить изоляцию;
• При массовом монтаже закупайте комплекты - держатели DKC (bhl0814) стандартизированы и совместимы между собой, что ускоряет сборку;
• Храните в сухом месте - хотя покрытие защищено, длительное воздействие влаги может вызвать окисление краёв при повреждении цинка.
