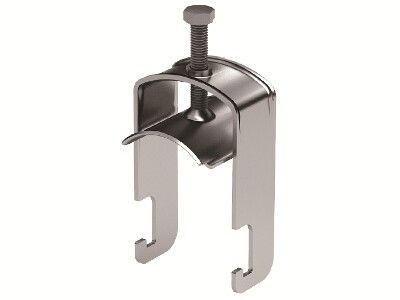

Держатель кабельный B5 Combitech 50-56 мм для С-профиля DKC (ДКС) BHP5056

Держатель кабельный DKC (ДКС) BHP5056 из серии B5 Combitech предназначен для надёжного крепления одиночных силовых или управляющих кабелей диаметром 50–56 мм к С-образным профилям и лоткам. Материал с покрытием обеспечивает долговечность в промышленных условиях.

Назначение и область применения

Держатель кабельный DKC BHP5056 используется для фиксации одного кабеля на С-профилях стандарта BPL, BPV, BPM, BPD и консолях BBP, BBD. Подходит для монтажа в распределительных щитах, на технологических линиях, в электроустановках с жесткими требованиями к организации трасс. Применяется там, где требуется исключить провисание, перегиб или механическую нагрузку на кабель.

Технические характеристики

• Диаметр зажима: 50–56 мм - подходит для кабелей среднего сечения, например, силовых с медными жилами до 95 мм2
• Тип изделия: держатель кабеля с жёстким фиксирующим механизмом
• Способ монтажа: захватывает С-профиль шириной 21–41 мм (совместим с указанными моделями BPL-21/41, BPV-21/41 и т.д.)
• Материал: сталь с непрерывным холодным цинкованием - устойчив к коррозии, не требует дополнительной защиты
• Толщина металла: 2,5 мм - высокая жёсткость, выдерживает механические нагрузки
• Состав: без галогенов - безопасен при возможном возгорании, соответствует экологическим нормам
• Цвет: светло-серый - визуально сочетается с большинством металлических конструкций
• Максимальное количество кабелей: один - не предназначена для группового крепления

Совместимость и монтаж

Держатель кабельный DKC BHP5056 крепится путём вставки в С-профиль - зажим плотно фиксируется на боковых стенках профиля без дополнительных крепёжных элементов. Совместим со всеми типами профилей из списка: BPL, BPV, BPM, BPD, BBP, BBD. Для защиты оболочки кабеля от abrasion рекомендуется использовать силиконовую прокладку BHR8010, которая помещается между зажимом и кабелем. Установка занимает несколько секунд: достаточно вставить держатель в профиль и поместить кабель внутрь.

Безопасность и стандарты

Материал держателя не содержит галогенов, что снижает риск образования токсичных газов при нагреве или горении. Соответствует требованиям безопасности для промышленных объектов, особенно в закрытых помещениях с ограниченной вентиляцией. Непрерывное цинкование обеспечивает соответствие ГОСТ Р 50571.15 и IEC 61439 для систем крепления кабелей.

Преимущества

• Высокая прочность благодаря толщине стали 2,5 мм - не деформируется даже при значительной нагрузке
• Удобная установка без инструментов - просто вставляется в профиль
• Защита от коррозии - цинкование сохраняет целостность в агрессивных средах
• Экологическая безопасность - состав без галогенов допущен для использования в медицинских и образовательных учреждениях
• Чёткая спецификация диапазона 50–56 мм - минимизирует риск неправильного подбора

Ограничения применения

• Не подходит для крепления нескольких кабелей одновременно - максимальное количество - один
• Не применяется для крепления к плоским поверхностям или трубам - только к С-образным профилям указанного типа
• Работает только при температуре окружающей среды от –25C до +60C - не рассчитана на экстремальные условия
• Запрещено использование без прокладки BHR8010 при работе с кабелями с мягкой оболочкой - есть риск повреждения изоляции

Примеры использования

• Фиксация кабелей питания на С-профилях внутри шкафа управления станком
• Упорядочивание трасс в лотках на конвейерной линии завода
• Крепление сигнальных кабелей к консолям BBP-41 в автоматизированных системах
• Монтаж в распределительных пунктах с повышенной влажностью - благодаря цинкованию

Практические советы

• Перед монтажом проверьте точный внешний диаметр кабеля - он должен попадать в диапазон 50–56 мм; меньшие или большие значения не обеспечивают надёжную фиксацию
• Если кабель имеет мягкую оболочку (например, ПВХ с низкой жёсткостью), обязательно используйте силиконовую прокладку BHR8010
• При сборке системы убедитесь, что профиль, к которому крепится держатель, имеет правильную форму - искривлённые или повреждённые профили снижают эффективность зажима
• Держатель DKC BHP5056 можно комбинировать с другими элементами серии B5 Combitech - они имеют единую систему крепления и цветовое оформление
• Не затягивайте держатель слишком сильно - он сам фиксируется за счёт формы профиля, лишнее усилие не увеличивает надёжность
