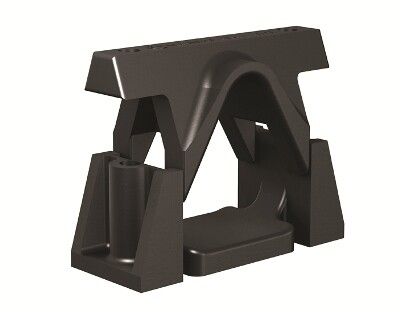

Держатель кабельный B5 Combitech 40-70 мм для крепления в треугольник DKC BHR3507

Держатель кабельный для крепления в треугольник, диаметр 40–70 мм DKC - это надёжное решение для фиксации трёх кабелей среднего напряжения, уложенных в виде треугольника. Продукт серии B5 Combitech от бренда DKC изготовлен из прочного безгалогенного пластика и предназначен как для внутренней, так и для наружной установки.

Назначение и область применения

Держатель кабельный для крепления в треугольник, диаметр 40–70 мм DKC используется для фиксации трёх силовых кабелей среднего напряжения, проложенных в виде равностороннего треугольника. Подходит для монтажа в кабельных каналах, траншеях, на эстакадах и в распределительных устройствах. Обеспечивает удержание кабелей в заданном положении, предотвращает их смещение при термическом расширении и механических нагрузках.

Технические характеристики

• Диапазон зажима: 40–70 мм - подходит для кабелей с внешним диаметром в этом интервале
• Максимальное количество кабелей: 3 - рассчитан именно на тройную сборку в треугольнике
• Материал: армированный пластик без галогенов - не выделяет токсичных газов при нагреве, соответствует требованиям пожарной безопасности
• Способ монтажа: через С-профиль - совместим со стандартными крепёжными профилями типа C
• Покрытие: специальное прочное покрытие - повышает устойчивость к УФ-излучению и перепадам температур

Совместимость и монтаж

Держатель кабельный для крепления в треугольник, диаметр 40–70 мм DKC крепится исключительно к С-профилю. Для установки требуется стандартный болт M8 или аналогичный крепёж, который вставляется в центральный отверстие держателя. Каждый элемент рассчитан на три кабеля одновременно - не рекомендуется использовать для одного или двух кабелей, так как это снижает эффективность удержания и нарушает геометрию треугольника. Перед монтажом проверьте соответствие диаметра кабеля указанному диапазону - слишком тонкий или толстый кабель не будет плотно зафиксирован.

Безопасность и стандарты

Изготовлен из материала без галогенов, что соответствует нормам IEC 60754-1/2 и EN 50267-2-1 - при возгорании не образуются едкие и токсичные газы. Это делает продукт безопасным для использования в закрытых помещениях, таких как подстанции, тоннели и распределительные пункты. Высокая теплостойкость позволяет применять держатель в условиях повышенных температур, характерных для работы кабелей под нагрузкой.

Преимущества

• Универсальная форма - обеспечивает точное удержание кабелей в треугольнике без деформаций
• Высокая механическая прочность - армированный пластик выдерживает значительные нагрузки и вибрации
• Стойкость к окружающей среде - работает при температурах от –40C до +90C, устойчив к влаге и химическим воздействиям
• Легкий вес - упрощает транспортировку и монтаж, особенно на высоте
• Не требует обслуживания - долговечен, не ржавеет, не корродирует

Ограничения применения

Держатель кабельный для крепления в треугольник, диаметр 40–70 мм DKC не предназначен для крепления кабелей меньшего диаметра (менее 40 мм) - они будут проскальзывать. Также не следует использовать его для более чем трёх кабелей - это нарушает расчётную нагрузку и может привести к деформации. Нельзя применять в местах постоянного контакта с открытым пламенем или при температурах выше +90C. Не подходит для кабелей с металлической броней большого диаметра - риск повреждения корпуса.

Примеры использования

• Кабельная линия 10 кВ на открытой подстанции, где кабели уложены треугольником
• Распределительный пункт в жилом комплексе с прокладкой кабелей в кабельном канале
• Эстакада для питания промышленного оборудования, где важно сохранить правильную геометрию трёхфазной системы
• Подземные тоннели с вентиляцией, где необходима безопасная фиксация без выделения токсинов

Практические советы

• Перед монтажом убедитесь, что все три кабеля имеют одинаковый диаметр - это гарантирует равномерное распределение нагрузки
• При использовании в открытом воздухе ориентируйте держатель так, чтобы вода не скапливалась в углублениях - это продлит срок службы
• Закручивайте крепёж до упора, но без перегрузки - пластик может треснуть при чрезмерном усилии
• Для систем с частыми изменениями температуры используйте дополнительные компенсационные участки между держателями
• Артикул bhr3507 - единственный номер для заказа этого конкретного держателя; другие модели серии B5 Combitech не заменят его по форме и функциям
