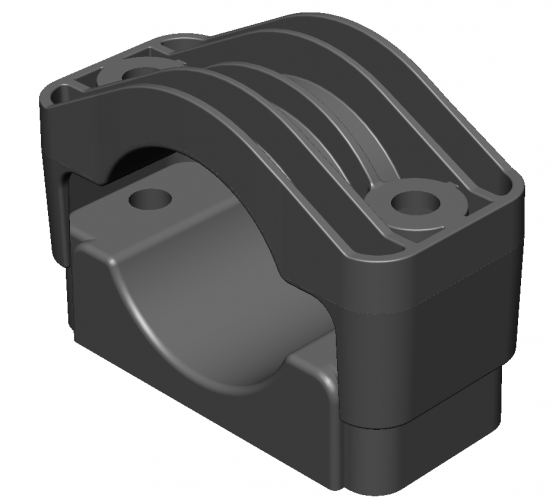

Одиночное кабельное крепление D 40-60 мм | scc4060 EKF

Кабельное крепление одиночное D 40–60 мм EKF (артикул scc4060) предназначено для надежной фиксации одного силового кабеля диаметром 40–60 мм на металлических конструкциях. Выполнено из алюминия с лакированным покрытием, обеспечивает устойчивость к коррозии и долговечную работу в условиях повышенной влажности.

Назначение и область применения

Кабельное крепление одиночное D 40–60 мм EKF используется для крепления одиночных силовых кабелей в системах распределения электроэнергии. Подходит для прокладки кабелей напряжением от 6 кВ до 330 кВ. Применяется на металлических полках, лестницах, опорах и других несущих конструкциях в подстанциях, трансформаторных пунктах, кабельных каналах и на открытых участках трасс.

Технические характеристики

• Диаметр кабеля: 40–60 мм - соответствует стандартным сечениям среднего и высокого напряжения;
• Материал корпуса: алюминий - легкий, прочный, хорошо рассеивает тепло;
• Покрытие: лакированное - защищает от коррозии, не требует дополнительной антикоррозийной обработки;
• Количество кабелей: один - предназначено исключительно для фиксации одного провода;
• Гарантия: 36 месяцев - подтверждает соответствие требованиям к долговечности и качеству сборки.

Совместимость и монтаж

Кабельное крепление одиночное D 40–60 мм EKF крепится к металлическим поверхностям с помощью болтов или сварки. Установка выполняется через предварительно просверленные отверстия в основании. Для правильной установки необходимо соблюдать посадочный диаметр - он рассчитан именно под кабели 40–60 мм. Недопустимо использование для кабелей меньшего или большего диаметра - это снижает надежность фиксации и увеличивает риск повреждения изоляции.

Безопасность и стандарты

Изделие соответствует требованиям к механической нагрузке и электробезопасности для кабельных систем напряжением до 330 кВ. Лакированное алюминиевое покрытие не создаёт гальванических пар с медными жилами, что исключает электрохимическую коррозию. Крепление не содержит пластиковых элементов, которые могли бы деформироваться под воздействием температур или электромагнитных полей.

Преимущества

• Высокая механическая прочность благодаря литому алюминиевому корпусу;
• Устойчивость к внешним факторам - влага, перепады температур, химические агрессивные среды;
• Отсутствие необходимости в периодическом обслуживании - лакированная поверхность сохраняет целостность на весь срок службы;
• Экономия времени при монтаже - компактная форма и готовые места крепления позволяют быстро закрепить кабель без дополнительных деталей.

Ограничения применения

• Не предназначен для многожильных кабелей или пучков - только для одного кабеля диаметром 40–60 мм;
• Не рекомендуется использовать в местах с постоянным механическим ударным воздействием - возможна деформация крепежных отверстий;
• Не подходит для кабелей с неметаллической броней или оболочкой, которая легко мнется - требуется жесткая цилиндрическая форма кабеля;
• Запрещена установка на деревянные или пластиковые поверхности - необходима металлическая база для передачи нагрузки и заземления.

Примеры использования

• Фиксация кабелей 35 кВ на металлических лестницах внутри подстанций;
• Удержание силовых кабелей 110 кВ на опорах эстакад;
• Крепление кабелей в кабельных тоннелях тепловых электростанций;
• Решение задач по организации порядка прокладки в помещениях с высокой влажностью - например, насосных станциях.

Практические советы

• Перед монтажом проверьте фактический диаметр кабеля - допуск +-2 мм допустим, но более значительные отклонения требуют другого типа крепления;
• При использовании нескольких креплений на одной трассе выдерживайте равномерный шаг - обычно 1–1,5 метра, в зависимости от веса кабеля;
• Не затягивайте крепеж слишком сильно - алюминий мягче стали, есть риск перекоса или повреждения резьбы;
• Для кабелей с экранирующей оболочкой обязательно обеспечьте контакт между креплением и экраном - это важно для защиты от помех и безопасности;
• Кабельное крепление одиночное D 40–60 мм EKF совместимо со всей серией EKF-Line и PROxima - можно комбинировать с другими элементами системы.
