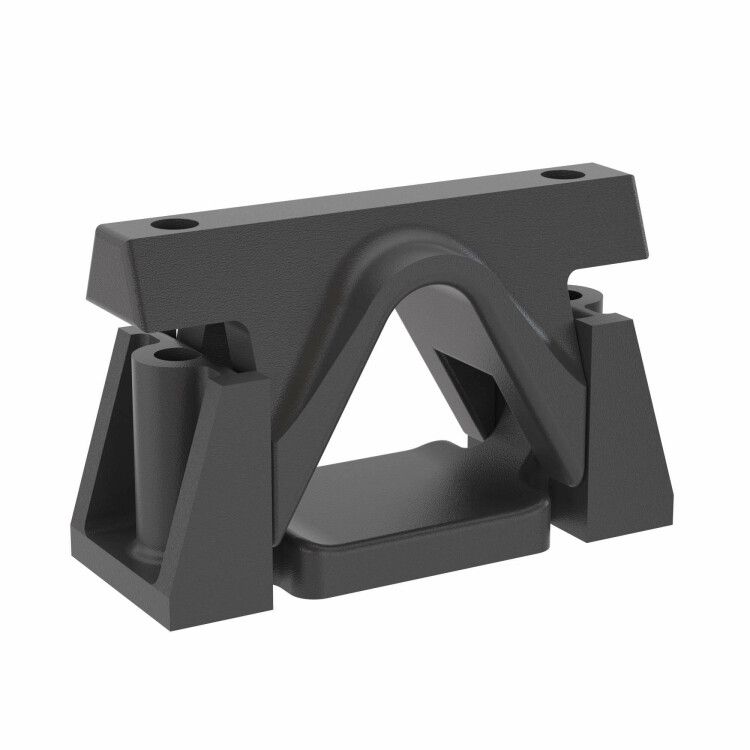

Держатель кабельный B5 Combitech 35-55 мм для крепления в треугольник DKC (ДКС) BHR3505

Держатель кабельный для крепления в треугольник диаметром 35–55 мм от DKC (ДКС), артикул bhr3505, предназначен для фиксации трёх кабелей среднего напряжения, уложенных в виде треугольника. Он сочетает прочность материала и точную адаптацию под стандартные диаметры, что делает его надёжным решением для промышленных и энергетических объектов.

Назначение и область применения

Этот держатель используется для крепления трёх кабелей среднего напряжения, уложенных в треугольник - так называемой “трёхцепной” компоновке. Подходит для внутренней и наружной прокладки: в туннелях, кабельных каналах, на опорах, в распределительных устройствах. Применяется в электроэнергетике, на заводах, в подстанциях и других местах, где требуется упорядоченная и безопасная фиксация силовых кабелей.

Технические характеристики

• Диапазон зажима: 35–55 мм - подходит для кабелей с внешним диаметром в этом пределе;
• Максимальное количество кабелей: 3 - рассчитан именно на три проводника в треугольном расположении;
• Материал: пластик на основе армированного полимера - высокая механическая прочность и устойчивость к нагрузкам;
• Состав: без галогенов - при возгорании не выделяет токсичных газов, соответствует требованиям безопасности в закрытых помещениях;
• Способ монтажа: через С-профиль - совместим со стандартными крепёжными профилями типа C, используемыми в кабельных системах;
• Покрытие: прочее - поверхность не имеет специального антикоррозийного слоя, так как материал сам по себе устойчив к воздействиям окружающей среды.

Совместимость и монтаж

Держатель крепится исключительно к С-профилю - стандартному элементу кабельных лотков и направляющих. Для установки необходимо зафиксировать держатель в паз профиля с помощью болтов или шпилек, предусмотренных конструкцией системы. Установка выполняется вручную, без необходимости сверления или доработки. Обязательно проверьте ширину и глубину С-профиля перед монтажом - он должен точно соответствовать типу, для которого предназначен этот держатель.

Безопасность и стандарты

Изготовлен из материалов без галогенов, что обеспечивает соответствие нормам пожарной безопасности для замкнутых пространств (например, в подземных кабельных тоннелях и распределительных пунктах). Материал устойчив к перепадам температур и воздействию влаги, однако не является взрывозащищённым. Сертификаты не указаны - рекомендуется уточнять наличие документов у поставщика для проектов с жёсткими требованиями.

Преимущества

• Удерживает три кабеля в заданной геометрии - предотвращает смещение и перегрев при длительной нагрузке;
• Высокая прочность армированного полимера - выдерживает вес и механические усилия даже при больших пролётах;
• Отсутствие металлических частей - снижает риск коррозии и электромагнитных помех;
• Лёгкий вес - удобен при транспортировке и монтаже на высоте;
• Работает в условиях повышенной влажности и перепадов температур - подходит для открытых площадок.

Ограничения применения

• Не предназначена для кабелей меньше 35 мм или больше 55 мм - использование вне диапазона снижает надёжность крепления;
• Подходит только для трёх кабелей - нельзя использовать для одного или двух; для большего количества потребуются другие держатели;
• Не применяется в качестве основного крепления для кабелей с высокой динамической нагрузкой (например, вибрационные участки без демпферов);
• Не рекомендован для прямого контакта с открытым пламенем или химически агрессивными жидкостями - хотя материал безгалогенный, он не термостойкий выше 80 C.

Примеры использования

• Фиксация кабелей 3×95 мм2 в треугольнике на кабельной эстакаде подстанции;
• Закрепление трёх кабелей в кабельном канале цеха металлургического комбината;
• Монтаж вводных кабелей в распределительном щите с использованием С-профильной системы;
• Укладка кабелей на наружной опоре ЛЭП с применением кабельных лотков с С-профилем.

Практические советы

• Перед монтажом измерьте фактический диаметр каждого кабеля - допуск +-1 мм допустим, но более крупные кабели могут деформировать держатель;
• При установке в вертикальных участках убедитесь, что шаг между держателями не превышает 1,5 метра - иначе возможен прогиб;
• Не затягивайте крепёж слишком сильно - это может повредить изоляцию кабеля или деформировать пластиковую часть держателя;
• Для наружной эксплуатации в регионах с сильными перепадами температур - проверьте совместимость с местными климатическими условиями, особенно зимой;
• Артикул bhr3505 от DKC (ДКС) - совместим с другими изделиями серии B5 Combitech, поэтому можно собирать единую систему крепления.
