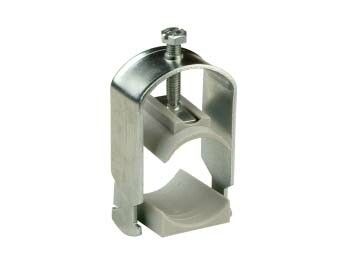

Кабельный зажим для С-профиля, диаметр кабеля 42-50 мм | R5CABF50 DKC ДКС

Кабельный зажим для С-профиля, диаметр кабеля 42–50 мм от DKC (ДКС), артикул r5cabf50, предназначен для надёжного крепления силовых кабелей к С-профилю в шкафах серии RAM block. Обеспечивает механическую фиксацию и защиту кабеля от перегиба и выскальзывания при монтаже и эксплуатации.

Назначение и область применения

Кабельный зажим для С-профиля, диаметр кабеля 42–50 мм применяется исключительно в шкафах серии RAM block для фиксации кабелей, подводимых снизу. Он закрепляется на С-образном профиле, который является частью конструкции корпуса. Предназначен для кабелей с наружным диаметром 42–50 мм - типичных для питания оборудования автоматизации, релейной защиты и систем мониторинга. Используется в промышленных условиях: на заводах, в энергообъектах, на транспорте, где требуется жесткая фиксация кабелей в защищённых шкафах.

Технические характеристики

• Диаметр кабеля: 42–50 мм - оптимально подходит для крупногабаритных силовых и контрольных кабелей
• Тип изделия: зажим для кабелей, предназначенный для крепления к С-профилю
• Материал: металл - обеспечивает высокую механическую прочность и долговечность
• Цвет: серый - соответствует цветовой гамме корпусов RAM block
• Совместим с: С-профилем шкафов RAM block от DKC

Совместимость и монтаж

Кабельный зажим для С-профиля, диаметр кабеля 42–50 мм, монтируется только на С-образный профиль, используемый в шкафах серии RAM block. Крепление осуществляется через специальный зажимной механизм, который плотно фиксирует зажим к профилю без дополнительных крепёжных элементов. Перед установкой кабель продевается через зажим, после чего он затягивается. Для защиты кабеля от повреждений рекомендуется использовать диэлектрическую пластину, которая входит в комплект шкафа RAM block. Монтаж возможен только при наличии подготовленного отверстия в нижней части корпуса - зажим не предназначен для бокового или верхнего подвода кабеля.

Преимущества

• Высокая механическая прочность - металлический корпус выдерживает нагрузки при вибрациях и ударах
• Универсальная совместимость - точно адаптирован под стандартные С-профили шкафов RAM block
• Стандартное исполнение - не требует доработок при замене или расширении системы
• Не требует инструментов для установки - фиксация происходит за счёт собственной конструкции зажима

Ограничения применения

• Подходит только для кабелей с диаметром 42–50 мм - меньшие или большие кабели не будут надёжно зафиксированы
• Используется исключительно в шкафах RAM block с С-профилем - несовместим с другими типами креплений или корпусов
• Не предназначен для наружной установки - работает только внутри защищённых шкафов с IP65/IP66
• Не обеспечивает герметизацию - для этого необходима дополнительная диэлектрическая пластина и заглушка отверстия

Примеры использования

• Фиксация кабеля питания 3x95+50 мм2 к шкафу управления насосной станции
• Закрепление кабеля связи между контроллером и частотником в шкафу автоматизации цеха
• Подключение силового кабеля к шкафу релейной защиты на подстанции

Практические советы

• Перед монтажом проверьте точный наружный диаметр кабеля - даже 1–2 мм выхода за пределы 42–50 мм могут привести к плохому контакту и проскальзыванию
• Обязательно используйте диэлектрическую пластину, чтобы избежать повреждения изоляции кабеля о острые края зажима
• Убедитесь, что отверстие в нижней стенке шкафа имеет подходящую заглушку - иначе нарушается степень защиты IP65/IP66
• Не используйте этот зажим в качестве основного крепления для кабеля, подвергающегося постоянному движению - для таких задач нужны хомуты с демпферами
• Артикул r5cabf50 - единственный зажим для данного диапазона в серии RAM block; аналоги других производителей не гарантируют совместимость
