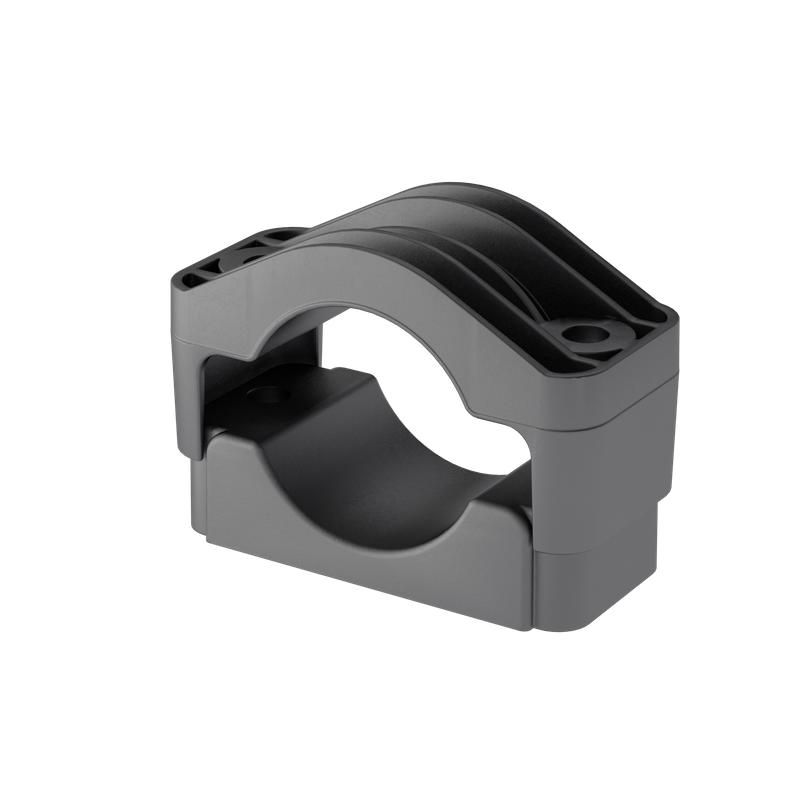

Крепление для кабеля рядное d40-60мм RKK40-60 КМ LO24122 КМ-Профиль

Рядное крепление для кабеля диаметром 40–60 мм КМ-профиль - это надёжное решение для фиксации одиночных силовых кабелей в кабеленесущих системах, особенно там, где важна устойчивость к механическим и химическим воздействиям. Артикулы rkk40-60 и lo24122 соответствуют требованиям промышленной эксплуатации в условиях повышенных нагрузок.

Назначение и область применения

Рядное крепление для кабеля диаметром 40–60 мм КМ-профиль используется для фиксации одного кабеля высокого напряжения на несущих конструкциях, выполненных из С-профиля. Применяется в промышленных объектах: подстанциях, распределительных устройствах, цехах с тяжёлым электрооборудованием, на элеваторах и конвейерах. Подходит для установки внутри помещений и на открытых площадках благодаря устойчивости к атмосферным воздействиям и нефтепродуктам.

Технические характеристики

• Диапазон зажима: 40–60 мм - позволяет фиксировать кабели с внешним диаметром в этом интервале;
• Материал: армированный полиамид со стекловолокном - обеспечивает высокую прочность и долговечность;
• Состав: безгалогенный - при возгорании не выделяет токсичных газов, безопасен для людей и оборудования;
• Максимальная механическая стойкость: 40 000 Н - способно выдерживать ударные нагрузки при коротком замыкании;
• Цвет: чёрный - устойчив к УФ-излучению, не выцветает на солнце;
• Способ монтажа: крепление через С-профиль - совместимо с типовыми направляющими кабеленесущих систем;
• Количество кабелей: один - предназначено исключительно для фиксации одиночного провода.

Совместимость и монтаж

Рядное крепление для кабеля диаметром 40–60 мм КМ-профиль устанавливается на С-профиль с помощью болтов, проходящих через два отверстия с каждой стороны корпуса. Для монтажа требуются стандартные болты M8–M10 (не входят в комплект). Глубина захвата и форма зажима рассчитана так, чтобы не повредить изоляцию кабеля даже при значительном усилии затяжки. Ребра жесткости предотвращают деформацию при перегрузках. Перед установкой проверьте соответствие диаметра кабеля указанному диапазону - использование кабелей меньше 40 мм или больше 60 мм снижает надёжность фиксации.

Безопасность и стандарты

Изделие изготовлено из безгалогенного материала, что соответствует требованиям безопасности при работе в закрытых помещениях с людьми. Высокая механическая стойкость (40 000 Н) гарантирует сохранение целостности при аварийных режимах, таких как короткое замыкание. Соответствует нормам для кабеленесущих систем в промышленной автоматизации, хотя явного указания на сертификаты (например, GOST, IEC) в данных отсутствует - рекомендуется уточнять у производителя для проектов с обязательными требованиями.

Преимущества

• Высокая ударопрочность - выдерживает динамические нагрузки до 40 000 Н, что важно для энергообъектов;
• Устойчивость к маслам и химикатам - не теряет свойств при контакте с нефтепродуктами, часто встречающимися в цехах;
• Стойкость к температурным колебаниям и влаге - можно использовать вне помещений;
• Лёгкий вес и простота монтажа - не требует специального инструмента, легко фиксируется на С-профиле;
• Экологическая безопасность - материал без галогенов снижает риск образования ядовитых паров при нагреве.

Ограничения применения

• Не предназначен для многожильных кабелей - допускается фиксация только одного кабеля;
• Запрещено применять для кабелей с диаметром менее 40 мм или более 60 мм - возможен проскальзывание или повреждение изоляции;
• Не является средством защиты от электрического удара - не заменяет изоляционные экраны или трубки;
• Не рекомендовано использование в средах с постоянным воздействием растворителей (ацетон, бензол) - материал может набухнуть или потерять форму.

Примеры использования

• Фиксация силового кабеля 50 мм2 от трансформатора к распределительному щиту в цеху металлургического завода;
• Установка на С-профиль в кабельном канале на крыше подстанции - выдерживает ветровые нагрузки и осадки;
• Крепление кабеля питания к конвейерной ленте в пищевой промышленности - устойчиво к мойке и масляным пятнам;
• Подвеска кабеля на опорах в системе управления насосной станцией - работает при температуре от -30C до +90C.

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - используйте штангенциркуль, особенно если изоляция имеет неравномерную толщину;
• Затягивайте болты равномерно, без перекоса - иначе крепление может треснуть;
• Не применяйте смазку на поверхности зажима - она снижает коэффициент трения и увеличивает риск смещения кабеля;
• При групповой установке нескольких креплений соблюдайте шаг не менее 1 метра - для кабелей большого диаметра рекомендуется 0,7–0,8 м;
• Для длительной эксплуатации на открытом воздухе периодически осматривайте крепление на предмет потрескивания - старение материала возможно при постоянном УФ-воздействии свыше 10 лет.
