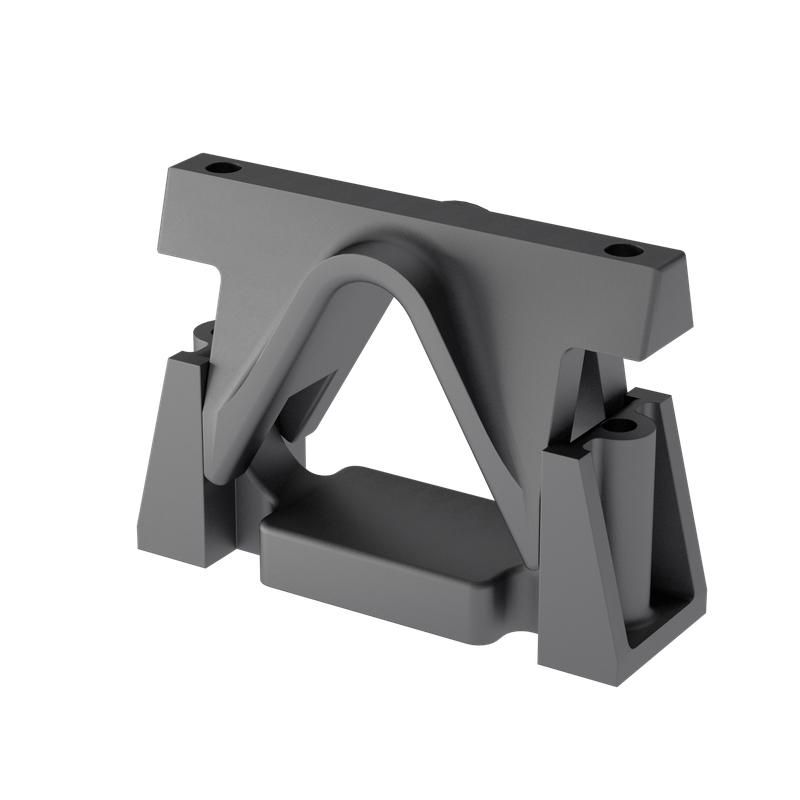

Универсальное крепление для кабеля усиленное диаметром 40-70 мм | UKK3-40-70 КМ-профиль LO24132

Крепление для кабеля универсальное усиленное диаметром 40–70 мм КМ-профиль - надёжное решение для фиксации групп кабелей в кабеленесущих системах, особенно там, где важна устойчивость к механическим и химическим воздействиям. Артикулы ukk3-40-70 и lo24132 соответствуют требованиям промышленной эксплуатации.

Назначение и область применения

Это крепление используется для фиксации до трёх кабелей одновременно внутри кабеленесущих систем на основе С-профиля. Подходит для установки в помещениях и на открытых участках, где есть риск механических ударов, вибраций или воздействия масел, бензина, эмульсий. Применяется в промышленных цехах, на транспорте, в энергетических объектах, на конвейерах и станках.

Технические характеристики

• Диапазон зажима: 40–70 мм - позволяет фиксировать кабели среднего и крупного сечения, включая многожильные пучки
• Максимальное количество кабелей: 3 - обеспечивает компактную организацию проводки без перегрузки крепления
• Материал: армированный полиамид со стекловолокном - высокая жесткость, устойчивость к деформациям
• Состав: безгалогенный - не выделяет токсичных газов при нагреве, безопасен для закрытых помещений
• Цвет: чёрный - устойчив к УФ-излучению, не выгорает на солнце
• Механическая стойкость: 10 000 Н - способно выдерживать значительные динамические нагрузки, включая импульсы при коротком замыкании

Совместимость и монтаж

Крепление для кабеля универсальное усиленное диаметром 40–70 мм КМ-профиль рассчитано исключительно на монтаж в С-профиль. Для установки необходимо совместить выступы крепления с внутренними направляющими профиля - изделие фиксируется методом защёлкивания. Не требует дополнительных крепёжных элементов. Диаметр кабеля должен входить в указанный диапазон - меньшие кабели могут болтаться, большие - не войдут.

Преимущества

• Усиленная конструкция: верхняя и нижняя части остаются в зацеплении даже при максимальном диаметре кабеля - предотвращает раскрытие и снижает напряжение на материале
• Высокая прочность: армированный пластик выдерживает нагрузки, которые разрушат обычные крепления из ПВХ
• Химическая стойкость: не реагирует на масла, смазки, растворители - подходит для машинных зон и производств с технологическими жидкостями
• Стабильность при КЗ: сохраняет целостность при кратковременных токах короткого замыкания благодаря жёсткой конструкции

Ограничения применения

• Не предназначен для монтажа на плоские поверхности - работает только с С-профилем
• Не рекомендовано использование в условиях постоянного погружения в воду - хотя материал водоустойчив, герметичность не гарантируется
• Работает в температурном диапазоне, ограниченном свойствами полиамида: не использовать ниже −40 C и выше +120 C
• Не подходит для кабелей с внешним диаметром менее 40 мм - возможен люфт и потеря удерживающей силы

Примеры использования

• Фиксация силовых кабелей на ленточных конвейерах в пищевой промышленности
• Установка кабелей управления в шкафах ЧПУ станков
• Монтаж кабельных пучков в транспортных средствах с повышенными вибрационными нагрузками
• Интеграция в кабеленесущие системы на подстанциях и распределительных пунктах

Практические советы

• Перед монтажом проверьте фактический диаметр кабеля - используйте штангенциркуль, особенно если кабель имеет оболочку с ребрами
• Не затягивайте кабели слишком сильно - это может повредить изоляцию; достаточно плотного контакта
• При использовании нескольких креплений в ряд соблюдайте равномерный шаг - не более 800 мм между точками фиксации
• Для кабелей с металлической броней убедитесь, что острые края не контактируют с поверхностью крепления - при необходимости используйте прокладки
• Артикулы ukk3-40-70 и lo24132 взаимозаменяемы - различаются только партиями производства, но идентичны по конструкции
