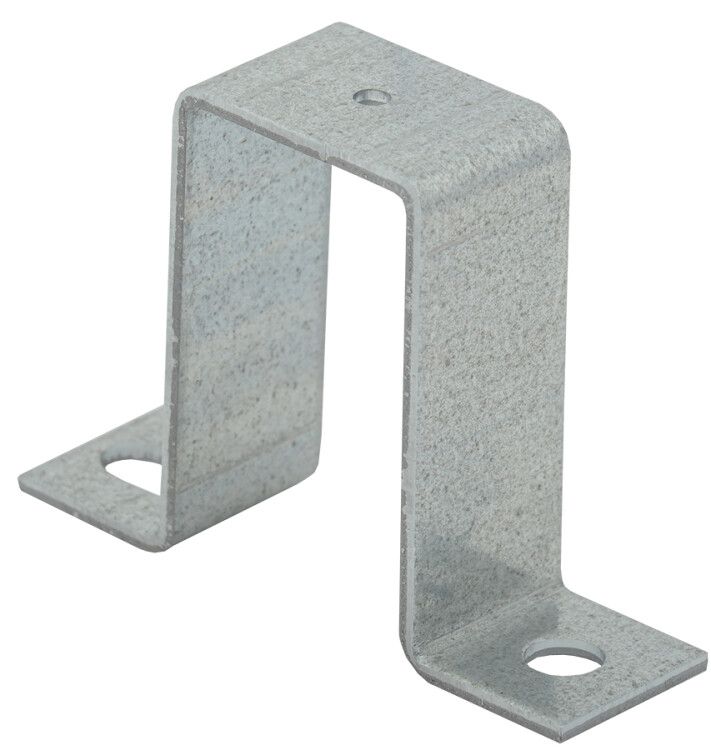

Кронштейн для установки DIN-рейки h=50мм IEK | YDN10D-KH-050

Кронштейн для установки DIN-рейки h=50мм от IEK (ИЭК), артикул ydn10d-kh-050, предназначен для надёжного крепления DIN-рейки на вертикальной поверхности, обеспечивая устойчивую основу для монтажа автоматических выключателей, УЗО и других модульных устройств.

Назначение и область применения

Кронштейн для установки DIN-рейки h=50мм используется там, где требуется закрепить DIN-рейку на стене, щите или панели с зазором между рейкой и поверхностью. Подходит для сборки распределительных шкафов, пультов управления, систем автоматизации. Особенно удобен в условиях ограниченного пространства, когда нужна фиксация рейки на удалении от стены.

Технические характеристики

• Высота кронштейна: 50 мм - соответствует стандартной высоте DIN-рейки типа TS35;
• Материал: сталь - обеспечивает прочность и долговечность при механических нагрузках;
• Тип крепления: поперечная распорка в глубину - позволяет отвести рейку от поверхности, сохраняя доступ к задней части оборудования;
• Тип изделия: крепежный кронштейн - не является элементом проводки, исключительно монтажная деталь.

Совместимость и монтаж

Кронштейн совместим со всеми стандартными DIN-рейками шириной 35 мм (TS35). Для монтажа используются два самореза или дюбеля (не входят в комплект). Кронштейн крепится к поверхности, после чего DIN-рейка защёлкивается сверху. Расстояние от стены до рейки составляет около 5–8 мм - этого достаточно для свободного прохода кабелей и обслуживания устройств.

Преимущества

• Увеличенная жесткость благодаря стальной конструкции - снижает риск деформации при нагрузке на рейку;
• Поперечная распорка предотвращает прогиб рейки при большом количестве установленных модулей;
• Простая установка - не требует специальных инструментов, подходит для быстрого монтажа в полевых условиях;
• Поддерживает стандартизированный шаг крепления - совместим с любыми серийными изделиями IEK и другими производителями.

Ограничения применения

• Не предназначена для установки в условиях постоянного воздействия воды или агрессивных сред - материал не покрыт антикоррозийным слоем;
• Не рекомендуется использовать в местах с сильными вибрациями без дополнительной фиксации;
• Работает только с DIN-рейками стандартной высоты 50 мм; не подходит для более длинных или узких реек.

Примеры использования

• Щитовые комнаты в офисах и производственных помещениях - для монтажа автоматов и УЗО;
• Аппаратные комнаты насосных станций - где необходим отступ от сырой стены;
• Панели управления станков и конвейеров - для компактного размещения контроллеров и реле;
• Временные распределительные пункты - при ремонте или модернизации электроустановок.

Практические советы

• Перед монтажом проверьте, что толщина стены или панели позволяет плотно закрутить крепёж - минимальная толщина материала должна быть не менее 4 мм;
• Если кронштейн устанавливается на металлический корпус, используйте изоляционную прокладку, чтобы избежать замыканий;
• При использовании нескольких кронштейнов - располагайте их равномерно, интервал не более 600 мм, особенно при большой массе оборудования;
• Кронштейн для установки DIN-рейки h=50мм от IEK (ИЭК), артикул ydn10d-kh-050, можно комбинировать с аналогичными элементами от других брендов - они имеют одинаковый стандартный форм-фактор.
