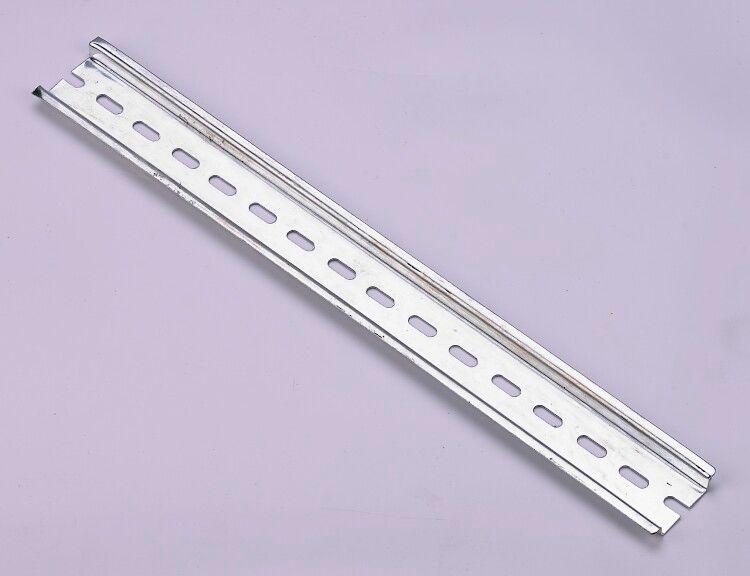

DIN-рейка оцинкованная 20см ДН-101 | 32050DEK DEKraft APC

ДИН-рейка оцинкованная сталь 200 мм ДН-101 от DEKraft - это надёжная база для установки модульного оборудования в распределительных щитах. Артикул 32050dek соответствует стандарту IEC 60947-7-1 и предназначена для монтажа автоматов, УЗО и других устройств шириной 17,5 мм.

Назначение и область применения

DIN-рейка оцинкованная сталь 200 мм ДН-101 используется для фиксации модульной аппаратуры в электрощитах: автоматических выключателях, устройствах защитного отключения (УЗО), реле времени, контакторов, трансформаторов тока и других устройств стандарта DIN EN 60715. Подходит для внутренней установки в корпусах низковольтных комплектных устройств (НКУ) в жилых, коммерческих и промышленных объектах.

Технические характеристики

• Материал: оцинкованная сталь - защищает от коррозии и повышает долговечность;
• Длина: 200 мм - оптимальна для компактных щитов и типовых сборок;
• Ширина: 35 мм - соответствует стандартному размеру DIN EN 60715;
• Форма просечки: продольный паз - обеспечивает плотную фиксацию крепления модулей;
• Цвет: бело-серебристый - характерен для оцинкованной поверхности;
• Нормативный документ: IEC 60947-7-1 - гарантирует совместимость с европейскими стандартами монтажа;
• Количество в упаковке: 50 штук - удобно для крупных проектов и запаса на складе.

Совместимость и монтаж

Рейка совместима со всеми модулями, имеющими стандартный зацеп DIN 35 мм. Для монтажа достаточно зафиксировать её саморезами или болтами на стенку щита - зазубрины на задней стороне обеспечивают удержание. Крепление модульных устройств происходит путём защёлкивания: верхний захват сдвигается вниз до щелчка. Убедитесь, что глубина щита позволяет разместить всю длину рейки - 200 мм - без перегибов или давления на соседние элементы.

Безопасность и стандарты

DIN-рейка оцинкованная сталь 200 мм ДН-101 изготовлена в соответствии с IEC 60947-7-1 - международным стандартом для механических составляющих распределительных устройств. Это гарантирует безопасность при работе с напряжением до 1000 В переменного тока и 1500 В постоянного тока. Материал не содержит токсичных веществ и соответствует требованиям RoHS.

Преимущества

• Оцинкованное покрытие увеличивает срок службы в условиях повышенной влажности и температурных колебаний;
• Продольный паз обеспечивает равномерное распределение нагрузки при закреплении нескольких модулей;
• Высокая точность геометрии - минимизирует риск перекоса установленных устройств;
• Упаковка по 50 штук снижает стоимость единицы и упрощает логистику для сервисных компаний.

Ограничения применения

Не рекомендуется использовать DIN-рейку оцинкованная сталь 200 мм ДН-101 в средах с постоянным воздействием агрессивных химикатов (например, кислот, щелочей) - цинковое покрытие может разрушаться. Также не подходит для наружной установки без защиты от осадков и прямого UV-облучения. Длина 200 мм недостаточна для больших щитов - при необходимости используйте удлинители или несколько реек.

Примеры использования

• Жилищные электрощиты - установка автоматов и УЗО в квартирах и домах;
• Промышленные панели управления - монтаж реле и контроллеров на станках;
• Системы освещения - группировка выключателей и таймеров в этажных щитах;
• Объекты с высокой влажностью - подвалы, насосные станции, тепловые пункты.

Практические советы

• Перед монтажом проверьте, чтобы все модули имели одинаковый шаг - 17,5 мм - и подходили под стандарт DIN 35 мм;
• При использовании нескольких реек в одном щите соблюдайте параллельность и равномерный зазор между ними;
• Не затягивайте крепёж слишком сильно - это может деформировать профиль и нарушить защёлкивание модулей;
• Для длинных линий монтажа лучше применять соединительные планки, а не сваривать или скручивать рейки;
• Артикул 32050dek от DEKraft хорошо сочетается с другими изделиями серии ДН-101 - можно заказывать комплекты из разных типов реек и креплений.
