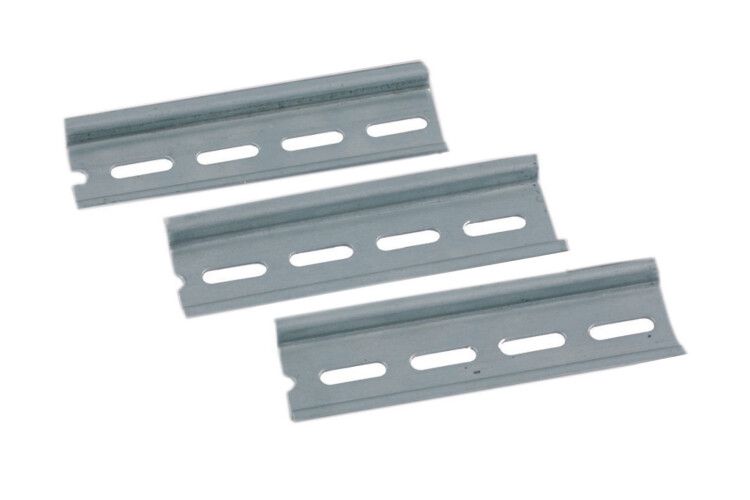

DIN-рейка (45см) оцинкованная | SQ0804-0014 TDM

Оцинкованная DIN-рейка TDM ELECTRIC артикул sq0804-0014 - это надёжный элемент для крепления автоматических выключателей, модульных устройств и других компонентов внутри электрощитов. Её длина 45 см соответствует стандартным требованиям монтажа, а оцинкованное покрытие обеспечивает устойчивость к коррозии в условиях повышенной влажности.

Назначение и область применения

DIN-рейка предназначена для фиксации модульного оборудования в распределительных щитах: автоматических выключателях, УЗО, реле, счетчиков, контакторов и т.д. Подходит для промышленных, коммерческих и жилых объектов. Применяется там, где требуется быстрая сборка и замена устройств без сверления или болтовых соединений.

Технические характеристики

• Длина: 45 см
• Профиль: DIN EN 60715 (35 мм ширина, 7,5 мм высота)
• Материал: сталь с цинковым покрытием
• Толщина стенки: 0,8 мм
• Форма перфорации: продольный паз - позволяет зафиксировать рейку на кронштейне или в корпусе с помощью зажимов или саморезов

Совместимость и монтаж

Рейка совместима со всеми устройствами, имеющими стандартизированный крепёж типа DIN. Монтаж осуществляется путём защёлкивания в специальные направляющие корпуса щита или фиксации через отверстия в продольном пазу с помощью саморезов. Для надёжной установки рекомендуется использовать два крепления - по краям рейки. Не требует дополнительных инструментов для защёлкивания, но для фиксации саморезами нужна отвёртка.

Безопасность и стандарты

Изделие соответствует международному стандарту DIN EN 60715, который определяет габариты и механические требования к DIN-рейкам. Цинкование обеспечивает антикоррозийную защиту, что повышает безопасность при длительной эксплуатации в помещениях с возможным воздействием влаги.

Преимущества

• Увеличенная толщина металла (0,8 мм) - выше среднего, чем у многих аналогов, снижает риск деформации при нагрузках
• Оцинкованное покрытие - предотвращает ржавчину даже при частом доступе воздуха и влажности
• Продольный паз - даёт возможность крепить рейку не только защёлкиванием, но и винтами, что важно при установке в нестандартные корпуса
• Стандартная длина 45 см - идеально подходит для большинства типовых щитов без необходимости резки

Ограничения применения

Не предназначен для наружной установки без защиты от прямого попадания воды. Не рассчитана на значительные механические удары - не используйте её как несущую конструкцию. Нельзя применять в агрессивных химических средах (например, в промышленных производствах с кислотными испарениями) - цинк может разрушаться. Также не подходит для монтажа в щитах с глубиной менее 90–100 мм, так как устройства будут задевать дверцу.

Примеры использования

• Электрощит в многоквартирном доме - крепление автоматов и УЗО
• Щит управления насосной станцией - фиксация реле времени и терморегуляторов
• Промышленный пульт - установка контакторов и преобразователей частоты
• Аварийный освещение - монтаж реле контроля напряжения

Практические советы

• При заказе нескольких реек учтите, что они упакованы стяжками из клейкой ленты - аккуратно вскрывайте, чтобы не повредить цинковый слой
• Если вам нужна более длинная рейка - можно соединить две рейки, но только при условии точного совпадения профиля и отсутствия люфта
• Проверьте внутренний размер вашего щита перед монтажом: 45-сантиметровая рейка требует минимум 47–48 см свободного места по длине
• Для усиленной фиксации в вибрационных средах (например, на заводах) дополнительно закрепите рейку двумя саморезами в середине
• Не используйте дрель для сверления отверстий в самой рейке - это нарушает целостность цинкового слоя и вызывает коррозию
