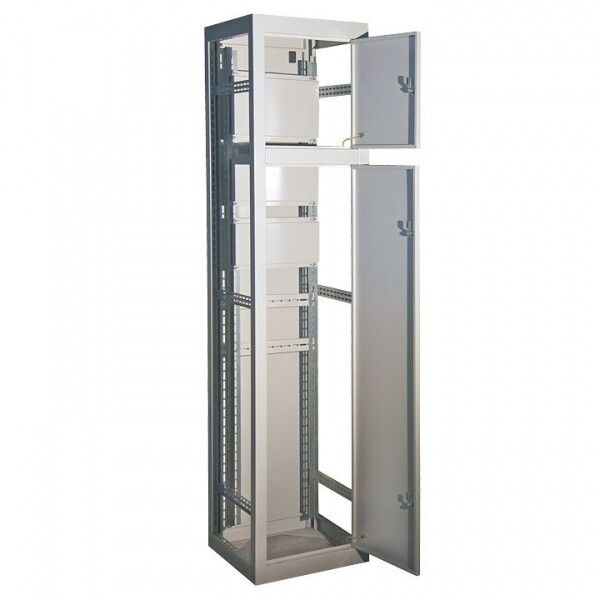

Каркас ВРУ-2 (ВхШхГ) (1800х800х450) IP31 PROxima | mb15-12-00m EKF

Каркас ВРУ-2 сварной IP31 (1800х800х450) от EKF - основа для сборки вводно-распределительных устройств мощностью до 800 А. Подходит для установки в помещениях с умеренным климатом, обеспечивает надёжную механическую защиту компонентов и совместим с аксессуарами серии PROxima.

Назначение и область применения

Каркас ВРУ-2 сварной IP31 (1800х800х450) используется как базовая рама для сборки шкафов ВРУ - устройств, которые принимают электроснабжение, учитывают расход энергии и распределяют её по групповым цепям. Применяется в жилых домах, офисах, производственных зонах и других объектах с потреблением до 800 А. Каркас не содержит внутреннего оборудования - его дополняют автоматическими выключателями, счетчиками, шинами и другими элементами по проекту.

Технические характеристики

• Размеры: 1800×800×450 мм (высота × ширина × глубина)
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь, лакированная поверхность цвета 7035
• Номинальный ток: 800 А - максимальный рабочий ток для собранного ВРУ
• Напряжение: 380 В - рассчитан на трёхфазную сеть переменного тока
• Количество дверей: 2 - передняя и задняя, позволяющие доступ к оборудованию с двух сторон
• Количество замков: 3 - два на передней двери, один на задней
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности
• Тип монтажа: напольный, встраиваемый - можно устанавливать как на полу, так и в нишу
• Соединяемый в ряд: да - несколько каркасов можно соединить между собой для формирования линейки шкафов
• Монтажная пластина: регулируемая - позволяет изменять положение крепления оборудования по высоте
• Гарантия: 60 месяцев
• Нормативный документ: ТУ 3434-001-96504521-2007

Совместимость и монтаж

Каркас ВРУ-2 сварной IP31 (1800х800х450) совместим с аксессуарами серии PROxima: монтажными рейками, панелями и пластронами для защиты от прикосновения. Монтаж выполняется на ровном, не подверженном вибрациям основании. При встраивании в стену необходимо предусмотреть свободный доступ к задней двери и вентиляцию. Соединение нескольких каркасов в ряд требует точной выравнивания по уровню и фиксации болтами через специальные отверстия в боковых стенках.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3434-001-96504521-2007. Степень защиты IP31 предотвращает попадание крупных инструментов и пыли внутрь, а также защищает от конденсата и вертикальных потоков воды. Наличие двух дверей и трёх замков повышает безопасность при обслуживании. Лакированная поверхность снижает риск коррозии в средних условиях эксплуатации.

Преимущества

• Регулируемая монтажная пластина упрощает установку оборудования различного размера
• Возможность соединения в ряд позволяет создавать модульные системы управления питанием
• Задняя дверь обеспечивает удобство обслуживания с тыльной стороны
• Высокая прочность стального каркаса гарантирует долговечность даже при частой нагрузке
• Совместимость с аксессуарами PROxima снижает время проектирования и сборки

Ограничения применения

• Не предназначен для установки на улице - степень защиты IP31 недостаточна для воздействия дождя, снега или прямого попадания воды
• Не рекомендован для помещений с постоянным контактом с химически активными веществами - лакированный слой может повреждаться
• Не является готовым шкафом - требуется самостоятельная комплектация всеми внутренними элементами
• При использовании в многоквартирных домах необходима согласование с Энергонадзором по типовой схеме ВРУ

Примеры использования

• Вводно-распределительное устройство в подвале жилого дома
• Центральный щит питания на производственной линии с током до 800 А
• Щитовое помещение торгового центра с несколькими секциями, соединёнными в ряд
• Электрощитовая в административном здании с двумя входами для обслуживания

Практические советы

• Перед монтажом проверьте габариты проёма - каркас имеет глубину 450 мм, учтите запас для проводов и вентиляции
• При соединении нескольких каркасов используйте металлические перемычки для выравнивания потенциала
• Для удобства обслуживания размещайте часто используемые автоматы на уровне глаз - регулируемая пластина позволяет это сделать
• Не забудьте закрепить все внутренние элементы - каркас не имеет встроенного крепления, всё крепится самостоятельно
• При заказе убедитесь, что выбрана правильная серия - продукты из серии PROxima имеют совпадающую систему крепления
