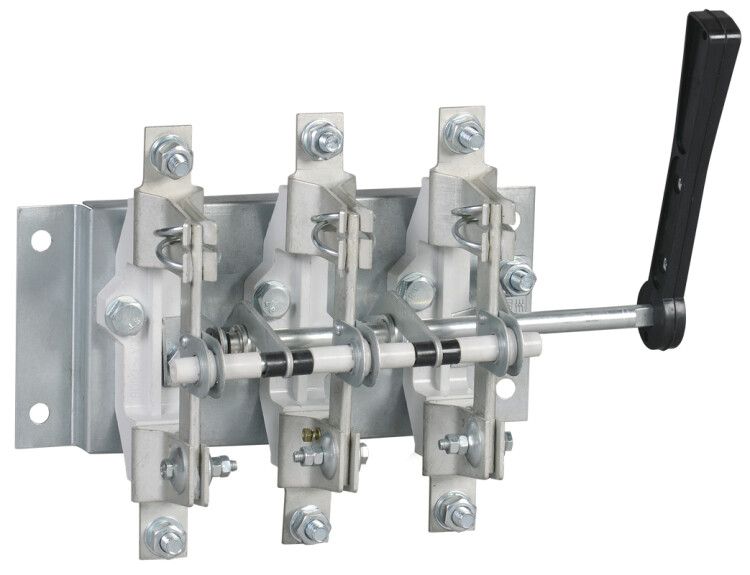

Разъединитель РЕ19-37-31120 400А | PE-31120-0400 GENERICA IEK

Разъединитель РЕ19-37-31120 400А - это ручной рубильник с болтовым подключением, предназначенный для безопасного отключения электрической цепи без нагрузки. Применяется в распределительных щитах и силовых установках, где требуется надёжное механическое отключение. Бренд IEK обеспечивает соответствие ГОСТ Р 50030.3, а артикул РЕ19-37-31120 400А указывает на модель с номинальным током 400 А.

Назначение и область применения

Разъединитель РЕ19-37-31120 400А используется исключительно для отключения электрической цепи при отсутствии тока - то есть после отключения автоматического выключателя или предохранителей. Он не предназначен для работы под нагрузкой. Подходит для установки в распределительных устройствах промышленных объектов, на станциях, в цехах с мощным оборудованием. Может служить главным выключателем согласно нормативам, что позволяет использовать его в качестве точки обслуживания всей системы.

Технические характеристики

• Количество полюсов: 3 - переключает все три фазы одновременно
• Номинальный ток: 400 А - способен проводить ток до этого значения без перегрева
• Номинальное напряжение изоляции: 660 В - максимальное рабочее напряжение сети переменного тока
• Условный ток короткого замыкания: 26 кА - выдерживает кратковременные импульсы КЗ без повреждений
• Род тока: переменный (AC), 50–60 Гц - совместим с сетями стандарта Европы/РФ
• Степень защиты IP00 - нет защиты от пыли и воды; требует установки внутри закрытого шкафа
• Тип присоединения: болтовое - клеммы для подвода кабелей через гайки и шайбы
• Тип управления: рычаг - ручное включение/выключение одним движением
• Способ монтажа: на монтажную плату - устанавливается на металлическую пластину или DIN-рейку с крепёжными отверстиями
• Климатическое исполнение УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Срок службы: 10 лет - при соблюдении условий эксплуатации и отсутствии перегрузок

Совместимость и монтаж

Разъединитель РЕ19-37-31120 400А монтируется на жесткую монтажную плату или раму с помощью четырёх отверстий под крепёж. Для подключения используются медные кабели сечением до 185 мм2 - проверьте размеры контактных зажимов перед сборкой. Поскольку устройство имеет стационарное исполнение, демонтаж возможен только при отключенном питании. Нельзя устанавливать его на открытой площадке или в помещениях с высокой запылённостью - из-за IP00 требуется герметичный корпус шкафа.

Безопасность и стандарты

Разъединитель РЕ19-37-31120 400А соответствует ГОСТ Р 50030.3, который регламентирует требования к аппаратам низковольтного распределения. Соответствие гарантирует надёжность изоляции, термическую стойкость и механическую прочность. Как главный выключатель, он обеспечивает видимый разрыв цепи - обязательное требование для работ по техобслуживанию. Отсутствие защиты IP00 делает его безопасным только в защищённых шкафах - при попадании влаги или пыли возможна потеря изоляции.

Преимущества

• Высокая коммутационная стойкость - выдерживает 26 кА КЗ без выхода из строя
• Чёткий визуальный контроль положения контактов - легко определить, включено или отключено
• Подходит для систем с токами до 1600 А - можно использовать в составе крупных распределительных щитов
• Долгий срок службы - 10 лет при правильной эксплуатации
• Совместим с другими изделиями серии РЕ19 - удобно комплектовать шкафы единым решением

Ограничения применения

• Не допускается использование под нагрузкой - нельзя включать или отключать при работающем оборудовании
• IP00 - не применяется вне электрошкафов, в сырых, пыльных или агрессивных средах
• Только ручное управление - не подходит для автоматизации или дистанционного управления
• Не является защитным устройством - не отключает при перегрузке или КЗ, только создаёт видимый разрыв
• Требуется точное соблюдение момента затяжки болтов - слабый контакт вызывает нагрев, слишком сильный - повреждает клемму

Примеры использования

• Главный разъединитель в распределительном щите цехового оборудования
• Точка отключения питания для сервисного обслуживания станков, насосов, конвейеров
• Входной рубильник в силовой ячейке для трансформатора или частотного преобразователя
• Обеспечение безопасности при ремонте электрощита - визуальное отключение всех трёх фаз

Практические советы

• Выбирайте кабели с подходящим сечением - для 400 А рекомендовано минимум 120–185 мм2 меди
• Проверяйте момент затяжки болтов по руководству IEK - обычно 10–12 Нм
• Убедитесь, что шкаф, куда установлен Разъединитель РЕ19-37-31120 400А, имеет степень защиты не ниже IP54
• После монтажа проведите визуальную проверку: контакты должны плотно смыкаться, рычаг двигаться свободно
• Не используйте этот разъединитель вместо автомата - он не защищает от перегрузок, только отключает цепь вручную
• При замене старого аппарата - сверьте типоразмер и расположение крепёжных отверстий, чтобы не менять всю плату
