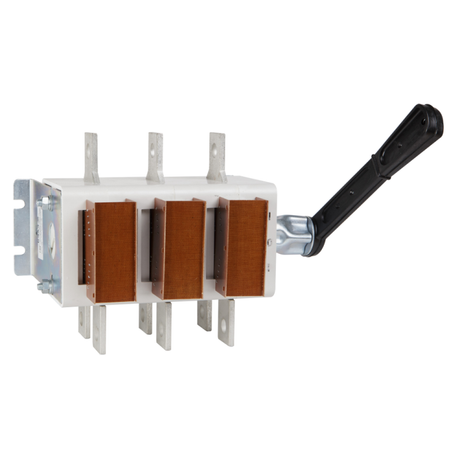

Выключатель-разъединитель ВР32-39-А71240 630А КЭАЗ (Курский электроаппаратный завод) 103403

Выключатель-разъединитель ВР32-39-А71240-630А-УХЛ3 от КЭАЗ - это трёхполюсное устройство для безопасного отключения и изоляции цепей при обслуживании или аварии. Он предназначен для работы в распределительных щитах с переменным и постоянным током до 630 А и применяется там, где требуется надёжное механическое отключение без автоматического срабатывания.

Назначение и область применения

Выключатель-разъединитель ВР32-39-А71240-630А-УХЛ3 используется для ручного отключения электрической цепи под нагрузкой и последующего создания видимого разрыва - то есть он сочетает функции выключателя и разъединителя. Подходит для использования в качестве:

• сервисного выключателя - для безопасного отключения оборудования перед техобслуживанием;
• устройства аварийной остановки - для быстрого отключения питания в экстренных ситуациях;
• предохранительного выключателя - для изоляции участка сети при ремонте.

Области применения: промышленные распределительные щиты, станки, конвейеры, системы управления энергоёмкими нагрузками. Устройство работает в сетях с частотой 50/60 Гц и напряжением до 660 В.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз.
• Номинальный ток: 630 А - способен коммутировать и длительно проводить ток до этого значения.
• Номинальное напряжение изоляции: 660 В - максимальное рабочее напряжение, при котором сохраняется изолирующая способность.
• Условный ток короткого замыкания: 32 кА - способен выдерживать кратковременные токи КЗ без повреждений.
• Номинальная мощность (AC-3, 400 В): 252 кВт - соответствует нагрузкам типичных асинхронных двигателей.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, в закрытых помещениях с возможностью повышенной влажности.
• Степень защиты: IP00 - не имеет внешней защиты от пыли и воды; требует установки внутри корпуса или щита.
• Тип подключения: винтовые зажимы - позволяют подключать кабели сечением до 480 мм2.
• Род тока: переменный и постоянный - совместим с обоими типами тока.
• Габариты: 181×208×252 мм - компактный размер для монтажа в стандартные шкафы.
• Частота: 50/60 Гц - универсальное применение в любых сетях.
• Дугогасительная камера: есть - снижает риск возгорания при отключении под нагрузкой.

Совместимость и монтаж

Выключатель-разъединитель ВР32-39-А71240-630А-УХЛ3 предназначен для фронтального монтажа на монтажную плату внутри распределительного щита. Его конструкция позволяет легко зафиксировать устройство с помощью болтов через отверстия в корпусе. Для правильной установки необходимо соблюдать:

• минимальный зазор между соседними аппаратами - не менее 50 мм для теплоотвода;
• обеспечение доступа к рычагу для оперативного переключения;
• использование кабелей сечением до 480 мм2 - более крупные жилы не поместятся в зажимы.

Не рекомендуется использовать вне щита - из-за степени защиты IP00 устройство не защищено от внешних воздействий.

Безопасность и стандарты

Выключатель-разъединитель ВР32-39-А71240-630А-УХЛ3 соответствует требованиям ГОСТ Р 50030.3 и техническим условиям ТУ3424-036-05758109-2006. Конструкция гарантирует наличие видимого разрыва при положении «выключено», что является обязательным условием безопасности при работах на оборудовании. Несменяемая рукоятка исключает случайное отключение или включение со стороны пользователя.

Преимущества

• Интегрированная дугогасительная камера - увеличивает срок службы и безопасность при отключении под нагрузкой.
• Высокая коммутационная способность (32 кА) - надёжна даже при значительных токовых перегрузках.
• Поддержка переменного и постоянного тока - гибкость в использовании в различных системах.
• Фронтальный монтаж и компактные габариты - удобно интегрируется в плотные распределительные щиты.
• Соответствие нормам безопасности - позволяет выполнять работы по техобслуживанию в соответствии с ПТЭ и ПБ.

Ограничения применения

• Степень защиты IP00 - нельзя устанавливать в открытых местах, на улице или во влажных средах без дополнительной защиты.
• Отсутствие автоматических функций - не выполняет защиту от перегрузки или КЗ, требует наличия предохранителей или автоматов в цепи.
• Нельзя использовать как основной выключатель для частого включения/отключения - предназначен для редких операций (не более 1–2 раз в день).
• Не подходит для мобильных или портативных установок - только стационарная установка в щите.

Примеры использования

• Отключение двигателя насоса перед профилактическим осмотром в водопроводной станции.
• Автоматическая остановка конвейера при аварии на производстве.
• Изолирование секции силового щита при замене частотного преобразователя.
• Отключение цепи зарядки свинцово-кислотных батарей в системе бесперебойного питания.

Практические советы

• При подключении используйте только медные кабели сечением до 480 мм2 - алюминиевые жилы не подходят из-за различий в коэффициенте теплового расширения.
• Перед первым включением проверьте затяжку винтов - слабый контакт вызывает нагрев и выход из строя.
• Не допускайте попадания пыли и влаги внутрь щита - хотя сам выключатель не защищён, окружающие элементы могут выйти из строя.
• При работе в многоканальных щитах отметьте положение рычага - черный цвет хорошо заметен, но лучше добавить этикетку «Отключено».
• Проверяйте целостность механизма разъединения ежегодно - особенно после нескольких срабатываний при КЗ.
