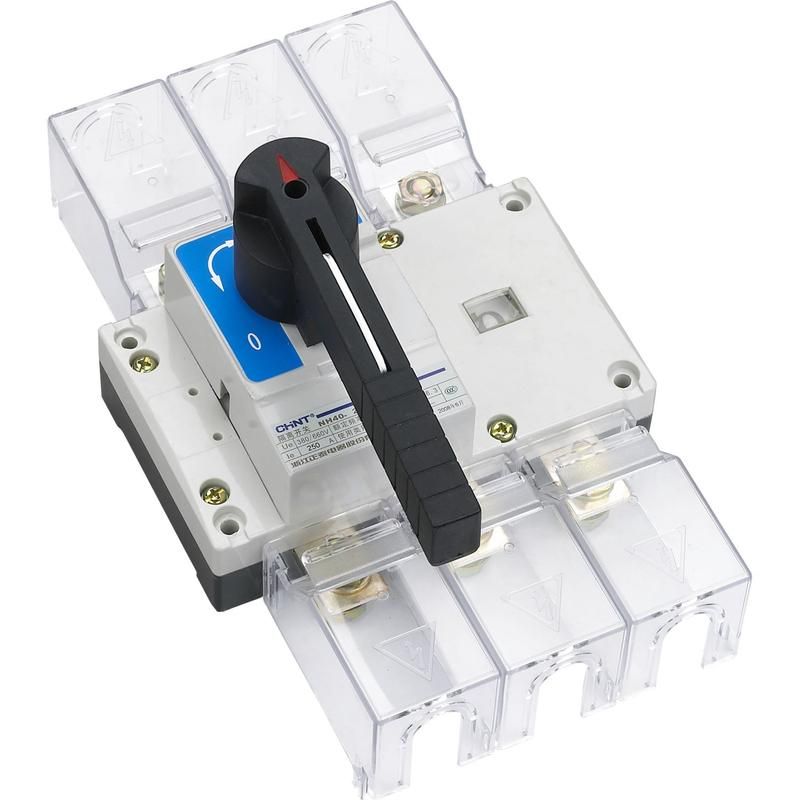

Выключатель-разъединитель NH40-630/3 ,3P ,630А, стандартная рукоятка управления | 393267 CHINT

Выключатель-разъединитель NH40-630/3 от CHINT предназначен для безопасного отключения и изоляции силовой цепи в распределительных системах переменного тока до 690 В. Этот аппарат сочетает функции коммутации и разъединения, что делает его ключевым элементом в щитах промышленного и жилищного назначения.

Назначение и область применения

Выключатель-разъединитель NH40-630/3 используется для ручного отключения и физической изоляции электрической цепи при обслуживании, ремонте или аварийных ситуациях. Он не предназначен для частой коммутации под нагрузкой, но обеспечивает надёжную работу при кратковременных перегрузках. Применяется в составе низковольтных комплектных устройств: ВРУ, распределительных шкафов, ящиков управления, станционных пультов и других систем, где требуется гарантированная видимая разрыв цепи.

Технические характеристики

• Номинальный ток: 630 А - способен работать постоянно при такой нагрузке без перегрева
• Номинальное напряжение: 400–690 В переменного тока, 440 В постоянного тока
• Количество полюсов: 3 - позволяет отключать все три фазы одновременно
• Условный ток короткого замыкания: 25 кА - выдерживает кратковременные КЗ без выхода из строя
• Мощность при 400 В: 315 кВт - соответствует нагрузкам крупных двигателей и нагревательных установок
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Тип присоединения: болтовое - требует подключение медными шинами или кабелями через контактные площадки
• Элемент управления: поворотная удлинённая рукоятка - обеспечивает удобный и безопасный ручной операторский контроль
• Конструкция: комплектное устройство в корпусе - готов к монтажу без сборки
• Вспомогательные контакты: опционально 0/1/1 - возможна интеграция с сигнализацией, но в базовой версии отсутствуют
• Цвет рукоятки: чёрный - высокая контрастность, легко различим в условиях плохого освещения

Совместимость и монтаж

Выключатель-разъединитель NH40-630/3 совместим с DIN-рейками и монтажными платформами стандартных шкафов серии NH40. Устанавливается в закрытые распределительные устройства с достаточным свободным пространством вокруг - необходим запас минимум 50 мм с каждой стороны для теплоотвода и доступа к рукоятке. Подключение осуществляется исключительно болтовым способом: необходимо использовать клеммы с моментом затяжки, указанным в руководстве производителя. Монтаж допускается только при отключённом питании и после проверки отсутствия напряжения.

Безопасность и стандарты

Выключатель-разъединитель NH40-630/3 соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Обеспечивает видимый разрыв цепи - обязательное условие для работы по правилам безопасности при техобслуживании. Конструкция предотвращает случайное включение при открытой крышке шкафа. Наличие механической блокировки не предусмотрено - для комплексной защиты рекомендуется применять внешние системы блокировок (например, замки с ключом).

Преимущества

• Высокая коммутационная устойчивость - выдерживает 25 кА КЗ без повреждений
• Надёжное болтовое соединение - снижает риск нагрева и окисления контактов
• Удобная удлинённая рукоятка - позволяет оперировать с аппаратурой даже при ограниченном доступе
• Жесткий металлический корпус - обеспечивает долговечность в агрессивных средах
• Совместимость с сериями NH40 - можно заменить аналогичными моделями без переделки шкафа

Ограничения применения

• Не предназначен для частого включения/выключения под нагрузкой - используйте автоматические выключатели для таких задач
• IP20 не защищает от воды, пыли и влаги - нельзя устанавливать вне помещений или в сырых помещениях без дополнительной защиты
• Отсутствие встроенных вспомогательных контактов - если нужна сигнализация состояния, потребуется докупать и монтировать отдельные модули
• Требует ручного управления - не подходит для автоматических систем без внешних приводов
• Не рассчитан на работу при температурах ниже -25C - в холодных регионах требуется обогрев шкафа

Примеры использования

• Главный входной выключатель в ВРУ многоквартирного дома
• Отключающее устройство перед частотным преобразователем на промышленном конвейере
• Разъединитель в распределительном шкафу насосной станции
• Центральный рубильник в пульте управления печью или сушильной камерой

Практические советы

• Перед монтажом проверьте посадочные размеры - ширина аппарата требует места не менее 80 мм между соседними устройствами
• При подключении кабелей используйте наконечники типа “штырь” с подходящим сечением - не допускайте перегибов и оголения жил
• Обязательно пометьте рукоятку этикеткой “Отключено - ремонт!” - это требование норм безопасности
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами
• Если планируете автоматизацию - выбирайте модель с встроенными вспомогательными контактами или добавьте реле положения
