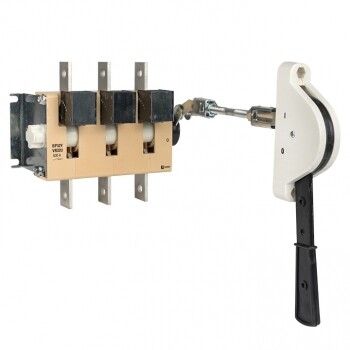

Выключатель-разъединитель ВР32У-39A31240-R 630А 1 напр. с дугогасит. камерами передней смещенной рукояткой MAXima EKF uvr32-39a31240-r

Выключатель-разъединитель ВР32У-39A31240-R 630А от EKF предназначен для безопасного ручного отключения и включения силовых цепей переменного тока до 690 В. Устройство сочетает функции разъединителя и автоматического выключателя, применяется в распределительных щитах промышленных объектов. Благодаря дугогасительным камерам и двухполюсному разрыву, ВР32У-39A31240-R надежно работает даже при высоких токах нагрузки.

Назначение и область применения

Выключатель-разъединитель ВР32У-39A31240-R используется для ручного отключения электрических цепей при обслуживании, ремонте или аварийной ситуации. Он выполняет три основные задачи: обеспечение видимого разрыва цепи, защита оборудования от перегрузок и возможность быстрого отключения питания.

• Подходит для установки в распределительные щиты на заводах, в цехах, на конвейерах и насосных станциях.
• Идеален для коммутации двигателей, нагревательных элементов и других мощных потребителей с током до 630 А.
• Обеспечивает сервисное отключение - позволяет работать с оборудованием без опасности случайного включения.

Технические характеристики

• Номинальное напряжение: 690 В - работает в сетях с повышенным напряжением, включая промышленные системы 400–690 В.
• Номинальный ток: 630 А - способен выдерживать длительную нагрузку до этого значения без перегрева.
• Количество полюсов: 3 - защищает все фазы одновременно, исключает работу одной фазы без остальных.
• Условный ток короткого замыкания: 32 кА - выдерживает кратковременные скачки тока при КЗ, не выходя из строя.
• Кратковременно выдерживаемый ток: 16 кА - сохраняет целостность при импульсных перегрузках.
• Номинальная мощность (AC-23, 400 В): 315 кВт - соответствует нагрузкам крупных асинхронных двигателей.
• Степень защиты IP00: нет внешней защиты - устанавливается только внутри закрытых щитов, не допускается открытая эксплуатация.
• Тип присоединения: болтовое - требует подключения медными шинами или кабелями через зажимы.
• Конструкция: комплектное устройство в металлическом корпусе - готово к монтажу без сборки.
• Тип рукоятки: рычажного типа с передним смещением - удобна для оператора, легко доступна при боковой установке щита.
• Цвет элементов управления: черный - контрастный, хорошо заметен в условиях плохого освещения.

Совместимость и монтаж

Выключатель-разъединитель ВР32У-39A31240-R рассчитан на монтаж на монтажной плате внутри щита. Для установки требуется свободное место минимум 80×120 мм (по габаритам корпуса). Подключение осуществляется через болтовые зажимы - необходимо использовать провода сечением не менее 120 мм2 для тока 630 А. Монтаж возможен только в вертикальном положении. Нельзя устанавливать в местах с вибрацией выше 0,5g или температурой ниже -25C / выше +40C.

Безопасность и стандарты

Выключатель-разъединитель ВР32У-39A31240-R соответствует требованиям ГОСТ Р 50030.3 и IEC 60947-3. Конструкция обеспечивает двойной видимый разрыв цепи - при отключенном состоянии можно визуально убедиться, что контакты разомкнуты. Это обязательное условие для безопасности при техобслуживании. Дугогасительные камеры снижают риск возгорания при отключении под нагрузкой.

Преимущества

• Эффективное гашение дуги благодаря специальным камерам - продлевает срок службы контактов.
• Передняя смещенная рукоятка - удобна для работы при ограниченном пространстве вокруг щита.
• Надежная трехполюсная система - гарантирует равномерное отключение всех фаз.
• Совместим с большинством стандартных щитов EKF MAXima и аналогичных серий.
• Не требует периодической смазки или регулировки - полностью пассивное устройство.

Ограничения применения

• Не предназначен для частого включения/выключения - не является выключателем под нагрузкой для постоянной коммутации.
• IP00 - нельзя использовать вне щита, в сыром помещении или там, где есть пыль, влага, масло.
• Не имеет вспомогательных контактов - невозможно подключить сигнализацию или блокировку удаленного контроля.
• Не подходит для систем с частотным управлением - не рассчитан на высокочастотные импульсы.

Примеры использования

• Главный выключатель в щите питания станка с асинхронным двигателем 315 кВт.
• Разъединитель для обслуживания тепловых насосов в промышленных системах отопления.
• Автоматический отключающий элемент в распределительном пункте на конвейере с несколькими двигателями.
• Сервисный разъединитель перед преобразователем частоты - позволяет отключить питание без снятия крышки щита.

Практические советы

• При монтаже проверьте соответствие сечения кабелей и момент затяжки болтов - недостаточно плотное соединение вызывает перегрев.
• Перед первым включением убедитесь, что рукоятка находится в положении “OFF” - чтобы избежать случайного запуска оборудования.
• Не используйте ВР32У-39A31240-R как замену автоматическому выключателю - он не защищает от перегрузок, только от КЗ и служит для ручного отключения.
• При установке в щит с другими аппаратами соблюдайте минимальные зазоры между фазами - рекомендовано не менее 50 мм.
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно при работе с высокими токами и частыми отключениями.
